| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Honeywell |
| ได้รับการรับรอง | CE ROHS |

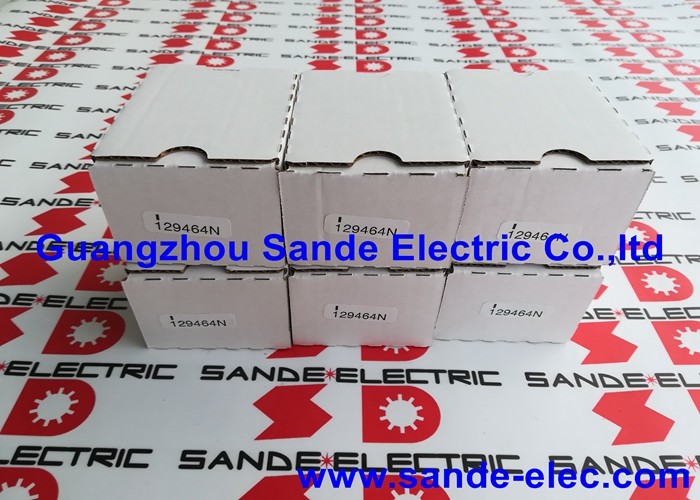

| หมายเลขรุ่น | 129464N |

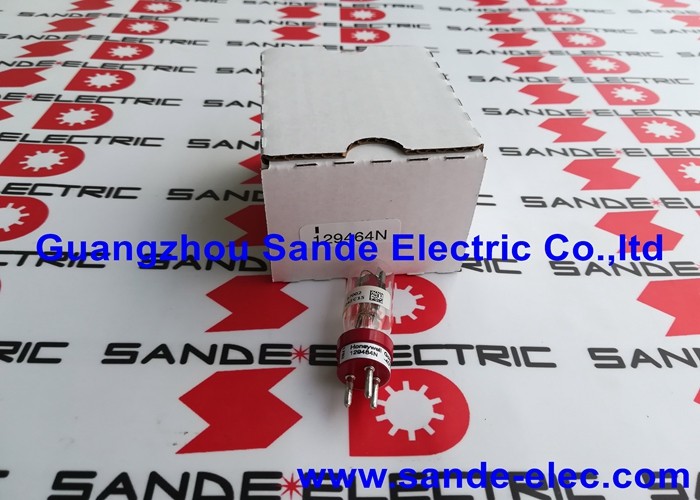

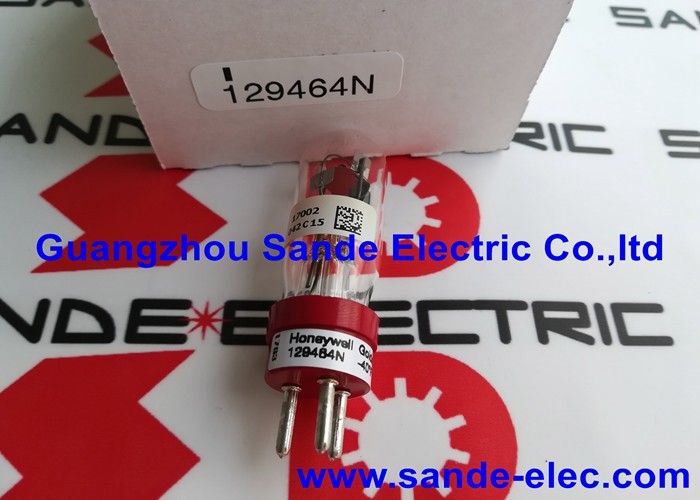

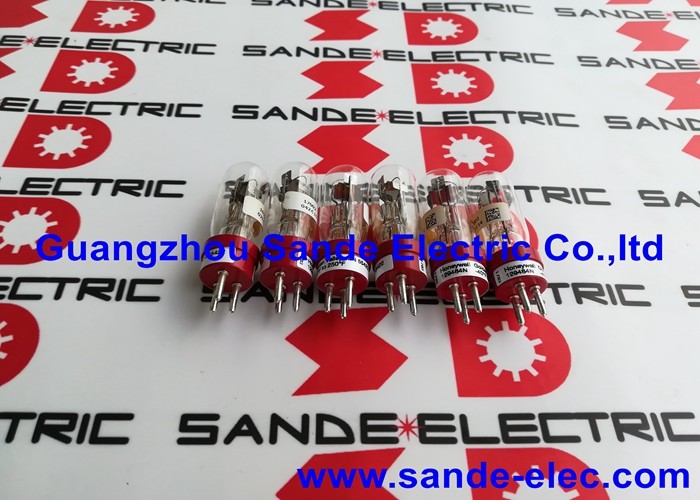

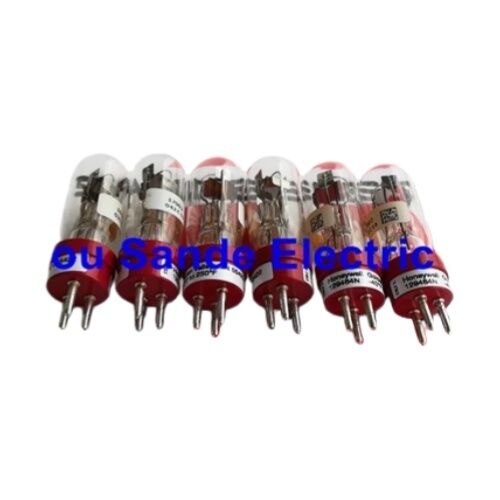

รายการฮันนี่เวลล์ 129464Nคือท่อตรวจจับ UV ที่ใช้ในเครื่องตรวจจับไฟ UV C7035 MiniPeeper และ C7061 ✅ ท่อตรวจจับแสง UV ที่มีความรู้สึกต่อแสง UV จากกระจกกระจกที่ตรวจจับรังสีอัลตราไวโอเล็ตที่ออกมาจากก๊าซ น้ํามันและไฟไฮโดรคาร์บอนอื่น ๆ และแจ้งสัญญาณการมีหรือไม่มีไฟต่อหน่วยควบคุมเครื่องเผาที่เชื่อมต่อ.
เมื่อหลอดตรวจจับในเครื่องตรวจจับไฟ C7035 หรือ C7061 ที่ติดตั้งถึงจุดสิ้นอายุ129464N เป็นเครื่องสํารองแบบเดิมของ Honeywell ที่ทําให้ตัวตรวจจับกลับมามีความรู้สึกต่อแสง UV ตามที่กําหนด โดยไม่ต้องเปลี่ยนตัวตรวจจับทั้งหมด.
129464N มีความแตกต่างจาก 129464M ที่เกี่ยวข้องด้วยอุณหภูมิที่ระบุ: 129464N มีอุณหภูมิที่ระบุลงถึง -40 ° F,การขยายการใช้งานไปยังอุปกรณ์ภายนอกและห้องอุปกรณ์ที่ไม่อบอุ่นในสภาพภูมิอากาศที่หนาวเย็นที่ขอบต่ํา 0 ° F ของ 129464M จะไม่เพียงพอ.
ท่อทั้งสองใช้เครื่องตรวจจับ C7035 เดียวกัน; 129464N มีคุณสมบัติเพิ่มเติมสําหรับ C7061 ซึ่งครอบคลุมการใช้งานเครื่องเผาอุตสาหกรรมที่ทํางานต่อเนื่องในเตาอบ, เครื่องแห้งและโรงงานแปรรูปทางความร้อน.
การตรวจจับไฟ UV คือเทคโนโลยีการตรวจจับที่เหมาะสําหรับไฟก๊าซและน้ํามันที่ปล่อยรังสี UV ในช่วงความยาวคลื่น 185 ~ 260nm
ท่อตรวจจับตอบสนองต่อฟอตอน UV กลายเป็นสัญญาณไฟฟ้าที่อิเล็กทรอนิกส์ของตัวตรวจจับตีความว่ามีไฟอยู่
แสงแดด โคมไฟประปา และแหล่งแสงประดิษฐ์ส่วนใหญ่ที่อาจทําให้สัญญาณเท็จบนเซลล์แสงที่มองเห็นไม่ได้ปล่อยแสงในความยาวคลื่น UV ในช่วงวิกฤตทําให้การตรวจจับ UV มีลักษณะคัดเลือกในตัวสําหรับไฟเผาไหม้ในอุปกรณ์ที่ออกแบบดี.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | 129464N (เต็ม: 129464N/U) |
| เครื่องตรวจจับที่เข้ากันได้ | Honeywell C7035, C7061 |
| อุณหภูมิการทํางาน | -40°F ถึง +250°F (−40°C ถึง +121°C) |
| หลักการ การ สัมผัส | การตรวจพบโฟตอนอัลตรายโอเล็ต (UV) |
| การใช้งาน | การตรวจสอบเพลิงของเครื่องเผาไฟอุตสาหกรรมและการค้า |
| ส่วนที่เกี่ยวข้อง | 129464M (0 °F ถึง + 250 °F, C7035 เท่านั้น) |
C7035 มินิพีเปอร์:C7035 เป็นเซ็นเซอร์ไฟ UV แบบแอนาล็อกคอมพัคต์ของ Honeywell สําหรับการใช้งานเครื่องเผาไหม้ที่ทํางานระยะสั้น √ เครื่องเผาน้ํามันและก๊าซในอุปกรณ์ทําความร้อนทางธุรกิจและระบบการเผาไหม้อุตสาหกรรมเบาที่มีวงจรเปิดและปิดระหว่างการทํางานปกติ.
เครื่องตรวจจับต้องเห็นเครื่องเผาไฟจุดไฟได้อย่างน่าเชื่อถือในแต่ละรอบการเริ่มต้น
C7035 ใช้กับ Honeywell 7800-series และหน่วยควบคุมเครื่องเผาที่เท่าเทียมกัน โดยให้องค์ประกอบการตรวจจับ UV ที่แจ้งหน่วยควบคุมว่าการเผาไหม้ได้ถูกกําหนดหรือไม่
C7061 เครื่องตรวจจับไฟ UV:C7061 ขยายการตรวจสอบไฟ UV ไปยังเครื่องเผาอุตสาหกรรมที่ทํางานต่อเนื่องและโรงงานแปรรูปทางความร้อน ที่เครื่องเผาไฟทํางานต่อเนื่อง แทนที่จะใช้จักรยาน.
C7061 มีความสามารถในการตรวจสอบตัวเองแบบไดนามิก which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.
ทั้งสองประเภทของตัวตรวจจับใช้ท่อ 129464N เป็นองค์ประกอบที่มีความรู้สึกต่อ UV
ท่อถูกออกแบบให้ถอดออกและเปลี่ยนโดยไม่รบกวนการปรับสภาพแสงของตัวตรวจจับถอนท่อเก่าออกจากซอคเก็ตและใส่เลข 129464N ลงในที่ของมัน
การออกแบบที่สามารถเปลี่ยนได้ในสนามนี้ หมายถึงหลอดตรวจจับ UV ที่ถึงจุดสิ้นสุดของอายุการใช้งานหรือได้รับความเสียหายจากความร้อน, สั่นสะเทือนหรือความเครียดไฟฟ้าไม่จําเป็นต้องเปลี่ยนการประกอบตัวตรวจจับทั้งหมดด้วยอุปกรณ์ติดตั้งและท่อมอง.
หลอดตรวจจับ UV มีอายุการใช้งานที่จํากัด ซึ่ง Honeywell กําหนดไว้ในเวลาทํางานเนื่องจากวัสดุที่มีความรู้สึกต่อ UV ภายในท่อ (โดยทั่วไปคือการออกก๊าซหรือโฟโตเซลล์) ละลายค่อยๆ ด้วยการเผชิญกับ UV และการหมุนเวียนไฟฟ้า.
ท่อที่มีอายุการใช้งานเสร็จอาจแสดงความรู้สึกลดลง ต้องการไฟที่สว่างกว่า เพื่อกระตุ้นตัวตรวจจับ ก่อนที่จะล้มเหลวโดยสิ้นเชิงและทําให้ปิดรบกวน หรือที่สําคัญกว่าทําให้การสูญเสียไฟที่ไม่พบได้.
ตัวชี้วัดเชิงปฏิบัติที่แสดงว่า 129464N ต้องเปลี่ยน: เครื่องควบคุมเครื่องเผาไฟบันทึกการเสียไฟที่เพิ่มขึ้นหรือการปิด "ไม่มีไฟ" บนเครื่องเผาไฟที่เผาไฟได้อย่างน่าเชื่อถือเมื่อทดสอบอย่างอิสระเครื่องวัดสัญญาณ UV บนตัวตรวจจับแสดงแนวโน้มลดลงในช่วงการตรวจสอบการบํารุงรักษาที่ต่อเนื่อง; หรือตัวตรวจจับได้สะสมเวลาใช้งานที่ระบุในเอกสารการบํารุงรักษา C7035 หรือ C7061
ในการใช้งานต่อเนื่องที่มีการตรวจสอบตัวเองแบบไดนามิกของ C7061ท่อที่ล้มเหลวจะถูกตรวจพบโดยกลไกการตรวจสอบด้วยตนเองและผลิตสัญญาณเตือนการใช้งาน ก่อนที่ฟังก์ชันการตรวจสอบไฟจะเสี่ยง.
การตรวจจับไฟ UV เป็นที่เข้ากันได้กับไฟเผาไหม้ส่วนใหญ่ ✅ ก๊าซธรรมชาติ, LPG, น้ํามัน, ไฮโดรเจน และเชื้อเพลิงที่มีคาร์บอนหรือไฮโดรเจนอื่น ๆ ทั้งหมดปล่อยรังสี UV ในช่วงการตรวจสอบ
129464N ไม่แยกแยกระหว่างประเภทของเชื้อเพลิงในระดับการตรวจจับโฟตันความเหมาะสมของระบบการจัดการเครื่องเผาไหม้ทั่วไปสําหรับเชื้อเพลิงเฉพาะเจาะจงถูกกําหนดโดยหน่วยควบคุมเครื่องเผาไหม้และการออกแบบเครื่องเผาไหม้ไม่ผ่านท่อตรวจจับ UV ตัวเอง
Q1: ผมรู้ได้อย่างไรว่าท่อ UV 129464N ต้องการเปลี่ยน?
ตัวชี้วัดหลักคือ: ความแข็งแรงของสัญญาณ UV ลดลงในการตรวจสอบการบํารุงรักษาที่ต่อเนื่อง (ใช้อัตราการแสดงระดับสัญญาณของตัวตรวจจับหรือวัด UV)การเพิ่มอัตราการล้มเหลวการจุดไฟหรือล็อกออตบนเครื่องเผาที่เชื่อถือได้ก่อนหน้านี้, และเวลาในการทํางานที่สะสมถึงระยะเวลาการเปลี่ยนที่ระบุในคู่มือการบํารุงรักษา C7035 หรือ C7061
โปรแกรมการบํารุงรักษาอุตสาหกรรมบางส่วนเปลี่ยนท่อ UV ในระยะเวลาที่กําหนดไว้เพื่อป้องกันการหยุดทํางานที่ไม่ได้วางแผน.
Q2: ความแตกต่างระหว่าง 129464N และ 129464M คืออะไร?
ทั้งคู่เป็นหลอดตรวจจับ UV สําหรับตัวตรวจจับ C7035 ตัวตรวจจับ 129464M มีระดับจาก 0 ° F ถึง + 250 ° F และสําหรับการใช้งาน C7035 เท่านั้น129464N ขยายอุณหภูมิต่ําสุดถึง -40 °F และมีคุณสมบัติเพิ่มเติมสําหรับเครื่องตรวจจับไฟ C7061.
เลือก 129464N สําหรับการติดตั้งภายนอก ห้องอุปกรณ์สภาพอากาศเย็น และการใช้งานทั้งหมด C7061
Q3: 129464N สามารถใช้ในตัวตรวจจับอื่นจาก C7035 และ C7061 ได้หรือไม่?
129464N ได้กําหนดไว้สําหรับเครื่องตรวจจับ C7035 และ C7061. ระดับเครื่องตรวจจับเพลิงของฮันนี่เวลล์รวมถึงรุ่นเครื่องตรวจจับ UV อื่น ๆ (C7012, C7024, C7027, C7076) ที่ใช้ท่อ UV ต่าง ๆหรือท่อเฉพาะรุ่น.
การใช้ 129464N ในตัวตรวจจับที่มันไม่ได้ถูกออกแบบมาเพื่อมันอาจส่งผลให้มีซ็อตที่เข้ากันไม่ถูกต้อง คุณลักษณะความรู้สึก UV ที่แตกต่างกัน หรือไม่ตรงกันกับอิเล็กทรอนิกส์ของตัวตรวจจับตรวจสอบตัวอย่างแม่นยําของตัวตรวจจับเสมอ ก่อนสั่งท่อสํารอง.
Q4: วิธีการติดตั้ง 129464N ใน C7035 หรือ C7061?
เมื่อระบบเผาไฟถูกปิดอย่างปลอดภัย ถูกแยกจากน้ํามันและไฟฟ้า และตัวตรวจจับเย็นลงถึงอุณหภูมิที่ปลอดภัยกล่องตัวตรวจจับเปิดตามคําแนะนําการใช้งาน C7035/C7061.
ท่อเก่าถอนออกจากซ็อตของมันและ 129464N ใส่ในสถานที่ของมันกับทิศทางที่ถูกต้องตามที่ระบุในคู่มือการบริการ
ที่พักถูกปิดและเครื่องตรวจสอบได้รับการทดสอบด้านการทํางาน โดยตรวจสอบว่าระดับสัญญาณ UV และเวลาตอบสนองตรงกับปริมาตรที่กําหนดของเครื่องตรวจสอบ ก่อนที่จะนําระบบเผาไฟกลับมาใช้งาน.
Q5: เครื่อง 129464N ใช้กับระบบควบคุมเครื่องเผา Honeywell 7800 ไหม?
129464N เป็นองค์ประกอบการตรวจจับภายในเครื่องตรวจจับไฟ C7035 และ C7061 ซึ่งมีคุณสมบัติในการใช้กับเครื่องควบคุมเครื่องเผา Honeywell 7800ท่อการตรวจจับเองไม่ได้เชื่อมต่อกับการควบคุม burner โดยตรง มันเชื่อมต่อกับอิเล็กทรอนิกส์ของตัวตรวจจับ, ซึ่งต่อมาจะเชื่อมต่อกับการควบคุมเครื่องเผาไฟ
ความเหมาะสมของซีรีส์ 7800 ขึ้นอยู่กับรุ่นตัวตรวจจับ C7035 หรือ C7061 และหน่วยควบคุมเครื่องเผาเฉพาะเจาะจงตรวจสอบความเหมาะสมของตัวตรวจจับกับเครื่องควบคุมจากเอกสารการเลือกระบบของ Honeywell สําหรับการใช้งานเฉพาะเจาะจง.
