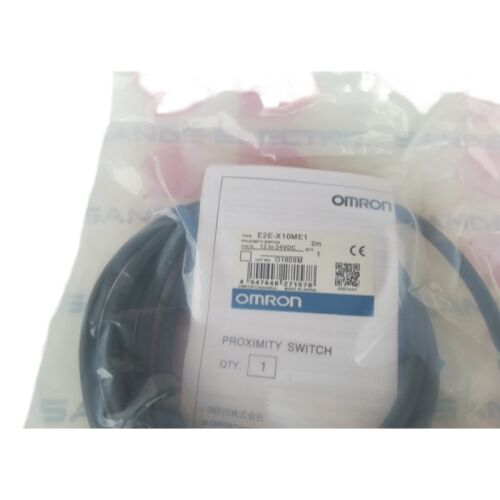

E2E-X10ME1 สวิตช์พรอกซิมิตี้ OMRON ใหม่ E2EX10ME1 E2E-X10ME1 E2E-X10ME1

Omron E2E-X10ME1 ∙ หน่วยตรวจจับความใกล้ชิดแบบอัมพาต ∙ M18 ไม่ปกปิด 10 มิลลิเมตร NPN NO, 12 ∙ 24VDC, 200mA, 200Hz, IP67, -40°C ถึง +85°C, สายเคเบิลกันน้ํามัน 2 ม

ภาพรวม

รายการOmron E2E-X10ME1เป็นเซ็นเซอร์ความใกล้ชิดแบบอัมพฤทธิ์ M18 ที่ไม่มีเครื่องป้องกันด้วยระยะทางการตรวจจับ 10 mm, NPN 3 สายออกแบบเปิดปกติและความจุในการสลับ 200mA ความจุออกสูงสุดในระยะ 3 สาย E2E มาตรฐาน.

คําย้าย ME ระบุตัวแปรความสามารถขยายของ Omron: ในกรณีที่รุ่น E2E M18 แบบไม่ปกปิดมาตรฐาน (E2E-X14MD1) มีความสามารถในการสลับ 100mA, ตัวแปร ME1 จะเพิ่มเป็นสองเท่าถึง 200mA,ขยายความสามารถในการขับเคลื่อนภาระโดยตรงไปยังอุปกรณ์ที่มีกระแสไฟฟ้าสูงกว่า.

ระยะอุณหภูมิการทํางานที่ -40 °C ถึง +85 °C เป็นรายละเอียดที่แยก E2E-X10ME1 ออกจากตัวแปร E2E มาตรฐานมากที่สุด

โดยที่เซ็นเซอร์ความใกล้เคียง E2E ส่วนใหญ่มีค่าเฉพาะ -25 °C ถึง +70 °C ระบบอุณหภูมิพื้นที่ขยายของรุ่น ME1 เหมาะสําหรับการติดตั้งภายนอกในสภาพภูมิอากาศที่เย็น สถานที่เก็บของที่ไม่อบอุ่นสภาพแวดล้อมเย็น, และเครื่องมือเครื่องจักรในขอบเขตเหนือที่อุณหภูมิการเริ่มต้นตอนเช้าตกต่ํากว่า -25 ° C. ขอบเขตบน + 85 ° C สามารถติดตั้งใกล้แหล่งความร้อนเส้นทางการบํารุงรักษาความร้อน, และเครื่องจักรที่ไม่มีเครื่องเย็นในห้องที่อุณหภูมิภายในปกติเกิน 70 °C

ไม่ถูกปกปิด E2E-X10ME1 ขยายสนามแม่เหล็กไฟฟ้าในทุกทิศทาง จากหน้าการตรวจจับการบรรลุระยะการตรวจจับ 10 มิลลิเมตรจากร่าง M18 ที่เซ็นเซอร์ที่ป้องกันภายในขนาดเดียวกันไม่สามารถตรงกันได้.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

ข้อจํากัดหลัก

ความจุเปลี่ยน 200mA ผันไฟฟ้าและการขับเคลื่อนรีเลย์โดยตรง

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

อุตสาหกรรมทั่วไป 24V DC ภาระภายในช่วง 200mA ประกอบด้วยวาล์ว solenoid เล็ก (โดยทั่วไป 50 หมุน 150mA ที่ 24V), รีเลย์ coils (10 หมุน 80mA), ไฟนักบินและแสงหอ (20 หมุน 50mA),และค่าเข้าของคอนเตอร์/จอ.

ด้วย 200mA ที่มีอยู่ เซนเซอร์เชื่อมต่อตรงกับภาระโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม ทําให้วงจรง่ายขึ้น และกําจัดค่าใช้จ่ายและจุดล้มเหลวของอุปกรณ์สลับระหว่าง

ความแรง 200mA ไม่ได้หมายความว่าเซ็นเซอร์สามารถขับเคลื่อนแรงโม่เตอร์หรือโค้ล induktive หนักได้ตลอดเวลาสําหรับภาระ inductive √ โซเลนอยด์และรีเลย์ coils √ กระแสในตอนเปิดสูงกว่ากระแสสมบูรณ์แบบ, และการกดอัตราต่อเนื่องในการปิด สร้างกระแสไฟฟ้าสูงขึ้น

การป้องกันเครื่องดับกระแสของ Omron ใน E2E-X10ME1 สามารถจัดการกับอัตราการสลับแบบอินดูคทีฟแบบปกติไดโอ้ด flyback ผ่านภาระเป็นแนวปฏิบัติที่ดีในการจํากัดจุดปิด.

-40°C ถึง +85°C ณุณหภูมิที่ยืดหยุ่นสําหรับสภาพแวดล้อมที่ต้องการ

ออมรอนจัดอันดับ E2E-X10ME1 มากกว่าระยะความร้อน 125 ° C จาก -40 ° C ถึง + 85 ° C ซึ่งกว้างกว่าระยะความร้อน 95 ° C ของ E2E มาตรฐาน

ในตอนเย็น -40 องศาเซลเซียส เป็นขั้นต่ําสําหรับการเริ่มต้นที่น่าเชื่อถือของอิเล็กทรอนิกส์ในฤดูหนาวในแคนาดาและอุปกรณ์เก็บรักษาความเย็นที่เดินไปในห้องพัก ถ้าเซ็นเซอร์ถูกกําหนดในอุณหภูมิ -25 °C และสภาพแวดล้อมลดลงถึง -35 °C ในคืนฤดูหนาว, เซนเซอร์มาตรฐานอาจไม่สามารถทํางานในตอนเช้าการเริ่มต้น

ในจุดร้อน + 85 °C ครอบคลุมสภาพแวดล้อมที่ใกล้เคียงกับเตาอบการบํารุงความร้อน, เครื่องพิมพ์, เครื่องท่อและเตาอบอุตสาหกรรมที่ต้องการการตรวจจับตําแหน่งเครื่อง.

สําหรับผลประกอบการระยะทางการตรวจจับโดยเฉพาะอย่างยิ่ง, Omron ระบุว่าความแตกต่างของอุณหภูมิจะย้ายจุดเปลี่ยนด้วย ± 10% มากกว่าช่วง -25 °C ถึง +70 °C ที่ระบุใน 23 °C.นั่นหมายความว่าในอุณหภูมิที่รุนแรง E2E-X10ME1 ทํางานภายใน, การเปลี่ยนแปลงระยะทางการตรวจจับเป็นปัจจัยในการออกแบบช่องว่างการติดตั้ง ช่องทางการตั้งค่า 8 มิลลิเมตร (80% ของ 10 มิลลิเมตรชื่อ) ให้ช่องทางที่เหมาะสมสําหรับการเปลี่ยนแปลงความร้อน

FAQ

Q1: NPN E2E-X10ME1 จะเชื่อมต่อสายออกกับ PLC มาตรฐานอย่างไร?

การเชื่อมต่อ NPN สามสาย: สายสีน้ําตาลไปยัง +12 วา 24 วอลต์ไฟฟ้า DC สายสีฟ้าไปยังไฟฟ้าทั่วไป (0 วอลต์) สายออกสีดําไปยัง PLC NPN ทิมินอลการเข้าดิจิตอล

เมื่อเป้าหมายโลหะเข้าสู่สนามตรวจจับ 10 มิลลิเมตร ทรานซิสเตอร์การออกของ NPN ผ่านสายสีดําดึงปลายทางเข้า PLC ไปทาง 0Vและ PLC จดบันทึก logic 1 input (สําหรับ NPN-input card ที่ตั้งค่าให้กับ logic sinking). เมื่อไม่มีเป้าหมายมีอยู่, การออกเปิด ¢ การเข้าอ่านโลจิก 0.

Q2: ความต้องการของโซนไร้โลหะสําหรับ M18 E2E-X10ME1 ที่ไม่ปิดกันคืออะไร

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

ช่องขัดพรางควรตรงกับเส้น M18 และพื้นผิวโลหะรอบ ๆ ต้องวางหลังปลายเซ็นเซอร์อย่างน้อยกว้าง (18 มม.) ในแต่ละด้านการล้มเหลวในการรักษาโซนนี้ลดระยะการตรวจจับที่มีประสิทธิภาพเมื่อโลหะรอบ ๆ ละเอียด.

Q3: ระยะความดันการทํางานคือ 10 40V แต่ความดันไฟฟ้าคือ 12 24V ความแตกต่างคืออะไร?

ความดันไฟฟ้า (12V24V) เป็นช่วงการทํางานชื่อเสียงที่แนะนําสําหรับการทํางานที่มั่นคงและระบุ

ระยะความกระชับกําลังในการทํางาน (10V40V) คือระยะความเข้มข้นที่เซ็นเซอร์ทํางานโดยไม่เสียหายครอบคลุมการลดรถไฟฟ้า (ต่ํากว่า 12 วอลต์) และการออกเดินทางมากกว่า 24 วอลต์ (เช่นสินค้าที่ไม่บรรจุหรือผ่าน).

การทํางานเหนือ 24V หรือต่ํากว่า 12V อย่างต่อเนื่องอยู่ภายนอกรายละเอียดการทํางานของ Omron สําหรับความแม่นยําในการสลับ แต่อยู่ในขอบเขตการอยู่รอด,ผลประกอบการที่มีลักษณะ

Q4: E2E-X10ME1 สามารถตรวจจับเป้าหมายอลูมิเนียมได้ในระยะ 10 มมเต็ม?

อลูมิเนียมมีตัวประกอบการแก้ไขประมาณ 0.3×0.4 × สําหรับเซ็นเซอร์ M18 ที่ไม่ได้ถูกปิดผลิตระยะการตรวจจับที่มีประสิทธิภาพประมาณ 3×4mm สําหรับเป้าหมายที่มีขนาดแผ่นมาตรฐาน (30 × 30mm).

สําหรับ E2E-X10ME1 ในเป้าหมายอลูมิเนียมช่องว่างการติดตั้งควรอยู่ในระยะ 3 มม ภายในระยะตั้งค่า 8 มม เพื่อให้แน่ใจว่าการตรวจจับที่น่าเชื่อถือตรวจสอบระยะทางการสลับที่แท้จริงกับสับสนธิเฉพาะเจาะจงและเจโอเมตรีในสภาพการติดตั้งเสมอ ก่อนการตั้งตําแหน่งเซ็นเซอร์.

Q5: การบริโภคปัจจุบันคือ 13mA และความจุสลับคือ 200mA ครับ ความจุปัจจุบันสามารถครอบคลุมทั้งสองได้หรือไม่?

ใช่, เหล่านี้คือค่ากระแสไฟฟ้าที่แยกแยก. 13mA คือการดึงกระแสไฟฟ้าภายในของเซ็นเซอร์เองจากปัจจุบัน (มีอยู่เสมอเมื่อใช้พลังงาน)

200mA คือกระแสไฟฟ้าสูงสุดที่สามารถไหลผ่านทรานซิสเตอร์ออกได้เมื่อออกกําลังทํางาน (ตรวจจับเป้าหมาย)

แหล่งอาหารต้องให้ 13mA สําหรับเซ็นเซอร์บวกกับสูงสุด 200mA สําหรับกระแสแรงฝาก ̇ สูงสุด 213mA รวมกันต่อเซ็นเซอร์จากแหล่งอาหาร 24V DC ในปฏิบัติการแรงฝากส่วนใหญ่ใช้ได้ต่ํากว่า 200mAและความต้องการปัจจุบันอุปทานทั้งหมดที่ใกล้เคียงกับ 50~100mA ต่อเซ็นเซอร์ขึ้นอยู่กับภาระที่เชื่อม.
