สายเคเบิลเซอร์โว
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A660-2005-T505 |

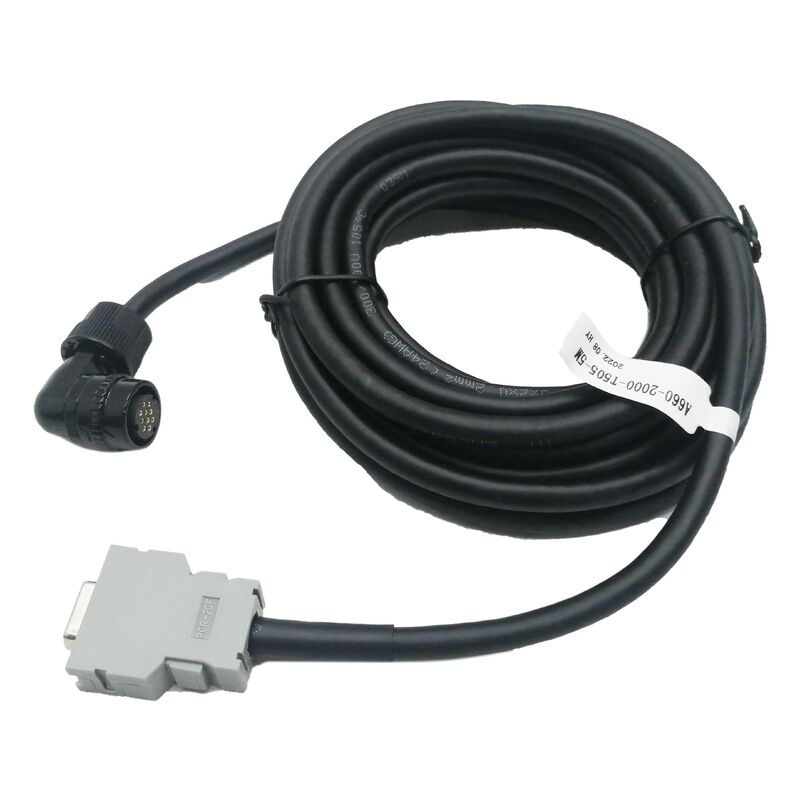

A660-2005-T505 คือสายเข้ารหัสพัลส์โคเดอร์แบบทำมุม (ข้อศอก) ของ FANUC — มีฟังก์ชันการทำงานเหมือนกับขั้วต่อตรง A660-2005-T506 ในด้านปริมาณสัญญาณ ระดับการงอ และความต้านทานต่อน้ำมัน แต่มีตัวขั้วต่อปลายมอเตอร์วางอยู่ที่ 90° กับแกนสายเคเบิล ในกรณีที่ขั้วต่อ T506 แบบตรงออกจากสายเคเบิลในแนวเดียวกับตัวสายเคเบิล ขั้วต่อที่ทำมุม T505 จะออกจากสายเคเบิลในมุมฉาก — สายเคเบิลจะแยกออกจากตัวเรือนตัวเชื่อมต่อในด้านข้างแทนที่จะเป็นแนวแกน
ความแตกต่างทางเรขาคณิตของตัวเชื่อมต่อนี้เป็นข้อกำหนดเฉพาะที่แตกต่างกันระหว่าง T505 และ T506 — ทั้งคู่เชื่อมต่ออินเทอร์เฟซตัวเข้ารหัสพัลส์ FANUC เดียวกันกับอินพุตตัวเข้ารหัส CN2 ของ FANUC SVM แอมพลิฟายเออร์เดียวกัน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A660-2005-T505 |
| ประเภทตัวเชื่อมต่อ | ทำมุม (ข้อศอก / 90°) |
| เรตติ้งแบบยืดหยุ่น | ระดับโซ่ลากที่มีความยืดหยุ่นสูง |
| ทนน้ำมัน | ทนน้ำมัน |
| ขั้วต่อมอเตอร์ | กลม, มุม |
| ขั้วต่อเครื่องขยายเสียง | สีเทา (สำหรับ Alpha iSVM) |
| ระบบที่เข้ากันได้ | FANUC Alpha i และ Beta BM |
ตัวเลือกการวางแนวตัวเชื่อมต่อจะลดลงตามพื้นที่ว่างที่ช่องเสียบรหัสพัลส์ของมอเตอร์:
พื้นที่ด้านหลังขั้วต่อตัวเข้ารหัส:ขั้วต่อ T506 แบบตรงต้องใช้พื้นที่ว่างด้านหลังช่องเสียบตัวเข้ารหัสของมอเตอร์โดยตรง — พื้นที่สำหรับตัวขั้วต่อและสายเคเบิลเพื่อขยายตามแนวแกน ในการติดตั้งเครื่องมือกล CNC หลายๆ แบบ มอเตอร์จะติดตั้งกับผนัง ในช่อง หรือในทิศทางที่ไม่มีพื้นที่ตามแนวแกน
คอนเนคเตอร์แบบทำมุมเมื่อพื้นที่ตามแนวแกนถูกจำกัด:ทางออก 90° ของ T505 หมายความว่าสายเคเบิลเคลื่อนออกไปด้านข้าง โดยสามารถวางขั้วต่อให้เข้าที่และล็อคไว้ที่ช่องเสียบรหัสพัลส์โคเดอร์ แม้ว่าจะไม่มีช่องว่างด้านหลังมอเตอร์ก็ตาม ในตำแหน่งการติดตั้งมอเตอร์ที่จำกัด T505 ช่วยให้สามารถติดตั้งสายเคเบิลได้ในกรณีที่ไม่สามารถใช้ T506 ได้
ทิศทางการเดินสายเคเบิล:ขั้วต่อที่ทำมุมยังช่วยให้กำหนดเส้นทางสายเคเบิลได้สะอาดขึ้น โดยที่ทิศทางการเดินสายเคเบิลตามธรรมชาติตั้งฉากกับแกนเพลามอเตอร์ — T505 จะจัดตำแหน่งทางออกของสายเคเบิลให้ตรงกับทิศทางของเส้นทาง โดยไม่ต้องใช้สายเคเบิลให้โค้งงออย่างกะทันหันใกล้กับขั้วต่อ
แกนเซอร์โวของศูนย์เครื่องจักรกลซีเอ็นซี — การติดตั้งมอเตอร์แบบจำกัด:มอเตอร์ที่ติดตั้งในช่องแคบ ใกล้กับส่วนประกอบโครงสร้าง หรือติดกับผนังแผงที่ไม่สามารถติดตั้ง T506 แบบตรงได้ เนื่องจากไม่มีระยะห่างตามแนวแกนด้านหลังช่องเสียบรหัสพัลส์
เซอร์โวมอเตอร์ FANUC Beta BM:ได้รับการยืนยันจากเอกสารการบำรุงรักษาว่าเป็นสายเคเบิลบริการสำหรับการเชื่อมต่อตัวเข้ารหัสพัลส์มอเตอร์ FANUC Beta BM — เซอร์โวมอเตอร์ขนาดกะทัดรัดที่ข้อจำกัดในการติดตั้งมักต้องใช้ตัวเชื่อมต่อที่ทำมุม
แกนหมุนศูนย์กลึง CNC และแกนฟีด:เซอร์โวมอเตอร์ FANUC บนเครื่องกลึง CNC ซึ่งการติดตั้งมอเตอร์ต้องใช้ทางออกของสายเคเบิล 90°
แกนขับเคลื่อนแขนหุ่นยนต์ FANUC:เซอร์โวมอเตอร์ขับเคลื่อนร่วมในหุ่นยนต์ FANUC ซึ่งตำแหน่งการติดตั้งมอเตอร์จำกัดการเข้าถึงตัวเชื่อมต่อตรง
คำถามที่ 1: A660-2005-T505 และ A660-2005-T506 แตกต่างกันอย่างไร
T505 มีขั้วต่อมุม (90°, ข้อศอก) ที่ปลายมอเตอร์ T506 มีขั้วต่อตรง ข้อมูลจำเพาะอื่นๆ ทั้งหมด — โปรโตคอลสัญญาณ, ระดับการงอ, ความต้านทานน้ำมัน, ความสามารถของโซ่ลาก และขั้วต่อฝั่งแอมพลิฟายเออร์ — เหมือนกัน เลือก T505 เมื่อตำแหน่งติดตั้งมอเตอร์ไม่อนุญาตให้มีช่องว่างตามแนวแกนด้านหลังช่องเสียบรหัสพัลส์ เลือก T506 เมื่อต้องการทางออกตรงหรือได้รับอนุญาตจากพื้นที่
คำถามที่ 2: มอเตอร์ FANUC Beta BM คืออะไร และเหตุใดจึงใช้สายเคเบิล T505
มอเตอร์ FANUC Beta BM เป็นเซอร์โวมอเตอร์ขนาดกะทัดรัดในซีรีส์เบต้าของ FANUC โดยทั่วไปใช้สำหรับแกนเซอร์โวที่มีขนาดเล็กกว่าบนเครื่องจักร CNC ที่มีต้นทุนต่ำ เครื่องเจียร CNC และเป็นแกนขับเคลื่อนเสริมบนเครื่องแมชชีนนิ่งเซ็นเตอร์ ฟอร์มแฟคเตอร์ขนาดกะทัดรัดของ Beta BM และข้อจำกัดในการติดตั้งของเครื่องมือกลขนาดเล็กมักต้องใช้ขั้วต่อ T505 แบบทำมุม T505 ได้รับการยืนยันในข้อมูลจำเพาะสายเคเบิลเซอร์โว Beta BM ของ FANUC
คำถามที่ 3: ขั้วต่อที่ทำมุมบน A660-2005-T505 เป็นแบบคงที่ 90° หรือแบบปรับได้
ขั้วต่อ T505 มีมุม 90° คงที่ — ทิศทางทางออกของสายเคเบิลสัมพันธ์กับหน้าเชื่อมต่อของขั้วต่อได้รับการแก้ไขโดยรูปทรงของตัวขั้วต่อ และไม่สามารถปรับได้หลังการผลิต ก่อนการติดตั้ง T505 ให้ยืนยันว่าทิศทางทางออก 90° คงที่สอดคล้องกับเส้นทางการเดินสายเคเบิลที่ต้องการ เพื่อหลีกเลี่ยงไม่ให้สายเคเบิลโค้งงอใกล้กับขั้วต่อที่อาจเกิดความเครียดกับสายเคเบิล
Q4: A660-2005-T505 สามารถใช้กับมอเตอร์แบบเดียวกับ T506 ได้หรือไม่
ใช่ — T505 และ T506 รองรับมอเตอร์ประเภทเดียวกัน (เซอร์โวมอเตอร์ซีรีส์ FANUC Alpha i และ Beta พร้อมอินเทอร์เฟซตัวเข้ารหัสพัลส์) โดยมีอินเทอร์เฟซทางไฟฟ้าเหมือนกัน ความเข้ากันได้ของมอเตอร์พิจารณาจากข้อกำหนดทางไฟฟ้าของสายเคเบิล (ซีรีส์พัลส์โค้ดเดอร์) ไม่ใช่การวางแนวของขั้วต่อ หากตำแหน่งมอเตอร์และการติดตั้งเข้ากันได้กับการวางแนวขั้วต่อทั้งสองแบบ ทั้ง T505 และ T506 เป็นตัวเลือกที่ถูกต้อง
