| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A66L-6001-0026#L15R03 |

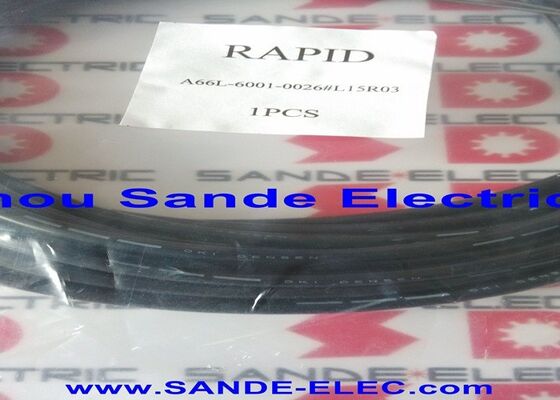

A66L-6001-0026#L15R03 เป็นรุ่นความยาว 15 เมตรของสายเคเบิลไฟเบอร์ออปติกหุ้ม N/S มาตรฐานของ FANUC สำหรับ FSSB (Fibre Servo Serial Bus) และลิงก์การสื่อสารเซอร์โวที่เกี่ยวข้อง ส่วนต่อท้าย #L15R03 เข้ารหัสความยาว: L15 = 15 เมตร, R03 = ประเภทขั้วต่อ/ข้อต่อสำหรับชุดสายเคเบิลนี้
สิบห้าเมตรเป็นหนึ่งในความยาวมาตรฐานที่ยาวกว่าในตระกูล A66L-6001-0026 ที่ระยะ 15 ม. สายเคเบิลนี้ทำหน้าที่ติดตั้งโดยติดตั้งเซอร์โวแอมพลิฟายเออร์ไว้ในตู้ไดรฟ์ระยะไกล ซึ่งแยกออกจากชุดควบคุม CNC การกำหนดค่าเครื่องจักรระยะไกล — เครื่องแมชชีนนิ่งเซ็นเตอร์แบบตั้งพื้นพร้อมตู้ขับเคลื่อนแบบติดตั้งด้านข้าง ไลน์ถ่ายโอนหลายสถานี หรือการติดตั้งตัวควบคุมหุ่นยนต์โดยที่ตู้ขับเคลื่อนไม่สามารถติดกับตัวควบคุมได้ โดยทั่วไปจะใช้สายเคเบิล FSSB ยาว 10 ม. ถึง 15 ม.
สถาปัตยกรรม FSSB วางการสื่อสารระหว่างแกนทั้งหมดไว้บนลิงก์แบบออปติคัลนี้ บอร์ดควบคุม CNC แต่ละตัวมีพอร์ต FSSB เดียว และโมดูลเครื่องขยายเสียงเซอร์โวจะเชื่อมต่อแบบเดซี่เชนโดยใช้สายเคเบิลเหล่านี้ สายเคเบิลยาว 15 ม. ที่เชื่อมต่อ CNC กับแอมพลิฟายเออร์ตัวแรกในสายโซ่จะวางตำแหน่งสายโซ่เซอร์โวแอมพลิฟายเออร์ทั้งหมดให้อยู่ห่างจากส่วนควบคุมสูงสุด 15 ม.
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A66L-6001-0026#L15R03 |
| ความยาว | 15 เมตร |
| ฝัก | N/S (ไนลอน/ซิลิคอน) |
| แอปพลิเคชัน | FSSB / R-J3iB / MR-J3 / MR-J4 |
| ชุด | A66L-6001 |
| ตัวเชื่อมต่อ | กรรมสิทธิ์ของ FANUC (ปลายทั้งสองด้าน) |
| ต้นทาง | ญี่ปุ่น |
| คำต่อท้าย | ความยาว |
|---|---|
| #L1R003 | 1 เมตร |
| #L2R003 | 2 เมตร |
| #L3R003 | 3 เมตร |
| #L5R003 | 5 เมตร |
| #L7R003 | 7 เมตร |
| #L10R03 | 10 เมตร |
| #L15R03 | 15 เมตร |
| #L20R03 | 20 เมตร |
ระบุหมายเลขชิ้นส่วนให้ครบถ้วนรวมทั้งส่วนต่อท้ายเมื่อสั่งซื้อ ชุดสายเคเบิลผลิตขึ้นตามความยาวที่ระบุ ไม่สามารถต่อขยายหรือต่อในภาคสนามได้
การกำหนด N/S ระบุถึงโครงสร้างเปลือกไนลอน-ซิลิคอนที่เหมาะสำหรับการติดตั้งแบบคงที่และไม่โค้งงอ เช่น รางสายเคเบิล ถาดสายเคเบิล และเส้นทางเดินภายในตู้ควบคุม CNC และหุ่นยนต์ สำหรับการติดตั้งที่สายเคเบิลต้องงอซ้ำๆ (ลากโซ่ แขนขยับ ข้อต่อหมุน) ชุดสายเคเบิลที่เหมาะสมจะต้องมีโครงสร้างปลอกหุ้มแบบลากโซ่ ปลอก N/S ให้การป้องกันทางกลและความต้านทานการเสียดสีสำหรับการเดินทางของสายเคเบิลจากตู้ CNC ไปยังตู้เซอร์โวไดรฟ์ แต่ไม่ได้รับการจัดอันดับสำหรับรอบการงอซ้ำๆ
คำถามที่ 1: สายเคเบิลยาว 15 ม. สามารถแนะนำปัญหาการสื่อสาร FSSB ที่ความยาวเท่านี้ได้หรือไม่
สายเคเบิล A66L-6001-0026 ทำงานได้อย่างน่าเชื่อถือในช่วงความยาวที่กำหนด (สูงสุด 20 ม. สำหรับซีรีส์นี้) ที่ระยะ 15 ม. สายเคเบิลอยู่ในข้อกำหนดนี้อย่างดี การลดทอนสัญญาณของใยแก้วนำแสงที่ยาวกว่า 15 เมตรนั้นน้อยมาก และไม่ทำให้จังหวะการสื่อสาร FSSB ลดลง ปัญหาสายเคเบิล FSSB มักเกิดจากการปนเปื้อนของตัวเชื่อมต่อหรือความเสียหายทางกายภาพของสายเคเบิล มากกว่าการสูญเสียการมองเห็นที่เกี่ยวข้องกับความยาวภายในช่วงที่กำหนด
คำถามที่ 2: คอนโทรลเลอร์และแอมพลิฟายเออร์ของ FANUC รุ่นใดที่ใช้สายเคเบิลซีรีส์นี้โดยเฉพาะ
สายเคเบิล A66L-6001-0026 ได้รับการยืนยันสำหรับตัวควบคุมหุ่นยนต์ FANUC R-J3iB, A06B-6079 และ A06B-6114 ซีรีส์ Alpha i SVM เซอร์โวแอมพลิฟายเออร์ และระบบเซอร์โว MR-J3/MR-J4 สายเคเบิล A66L-6001-0023 ที่เกี่ยวข้องอย่างใกล้ชิดรองรับเซอร์โวแอมพลิฟายเออร์ R-30iA, R-30iB และ A06B-6117 ตรวจสอบชุดสายเคเบิลที่ถูกต้องจากคอนโทรลเลอร์และรุ่นเครื่องขยายเสียงที่ติดตั้งไว้ก่อนสั่งซื้อ
คำถามที่ 3: เหตุใดจึงใช้สายเคเบิลยาว 15 ม. แทนสายเคเบิลที่สั้นกว่าหลายเส้น
สายเคเบิล FSSB เป็นแบบจุดต่อจุด — แต่ละสายเคเบิลเชื่อมต่อพอร์ตอุปกรณ์หนึ่งพอร์ตกับพอร์ตอุปกรณ์ถัดไปในสายโซ่ สายเคเบิลยาว 15 ม. จาก CNC ไปยังเซอร์โวแอมพลิฟายเออร์ตัวแรกจะวางตำแหน่งโซ่เซอร์โวทั้งหมดไว้ที่ 15 ม. จากส่วนควบคุม อีกทางหนึ่ง สามารถใช้สายเคเบิลสั้นหลายเส้นไปตามเดซี่เชนได้ หากเครื่องขยายเสียงกระจายอยู่ในระยะทางที่ไกลกว่า การเลือกความยาวสายเคเบิลจะขึ้นอยู่กับระยะห่างของเส้นทางทางกายภาพระหว่างจุดเชื่อมต่อในการติดตั้งเท่านั้น
คำถามที่ 4: ควรเดินสายเคเบิลยาว 15 ม. ภายในตู้เครื่องจักรอย่างไร
เดินสายเคเบิลให้ห่างจากสายไฟและสายไฟสวิตชิ่งความถี่สูง เพื่อลดการเชื่อมต่อแม่เหล็กไฟฟ้าใกล้กับขั้วต่อ ใช้คลิปรัดสายเคเบิลหรือสายรัดเพื่อป้องกันไม่ให้สายเคเบิลหย่อนหรือถูกหนีบจากการเลื่อนประตูและแผง รักษารัศมีการโค้งงอขั้นต่ำของสายเคเบิล — สายเคเบิลไฟเบอร์ออปติกจะต้องไม่โค้งงออย่างรุนแรง เนื่องจากการโค้งงอมากเกินไปจะทำให้แกนไฟเบอร์เสียหายอย่างถาวร ม้วนสายเคเบิลที่ยาวเกินอย่างระมัดระวังในห่วงหลวมที่ยึดให้ห่างจากบริเวณที่มีการจราจร
คำถามที่ 5: A66L-6001-0026#L15R03 มาจากไหน
ผ่านช่องทางการให้บริการที่ได้รับอนุญาตของ FANUC และสายไฟเบอร์ออปติกหลังการขายของ FANUC ระบุหมายเลขชิ้นส่วนทั้งหมดรวมถึงส่วนต่อท้าย #L15R03 เมื่อสั่งซื้อ — ตัวเลือกที่สั้นกว่าและยาวกว่านั้นมีจำหน่ายแยกต่างหาก รุ่น 15 ม. เหมาะกับการติดตั้งตู้ควบคุมระยะไกล ยืนยันความยาวเฉพาะที่ต้องการจากการวัดเส้นทางสายเคเบิลก่อนสั่งซื้อ
