| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | XS2F-D421-D80-A |

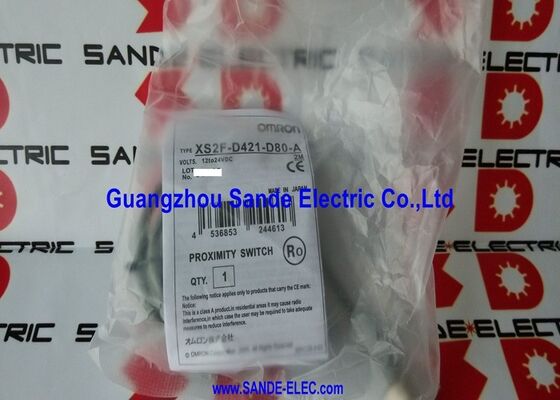

XS2F-D421-D80-A เป็นเคเบิลเซ็นเซอร์ M12 ที่ติดสายล่วงหน้ามันเชื่อมต่อระหว่างเซ็นเซอร์ความใกล้ชิดที่ติดตั้ง M12 และแผ่นควบคุมหรือกล่องแยก, ให้บริการอินเตอร์เฟซสนามเชื่อมต่อรวดเร็วที่มาตรฐาน M12 ได้ถูกออกแบบมา
เครื่องเชื่อม 4 ปิน M12 มีรหัส A เป็นอินเตอร์เฟซมาตรฐานบนเซ็นเซอร์ใกล้ชิดอุตสาหกรรมที่กว้างขวาง รวมถึงเซ็นเซอร์ใกล้ชิดทรงกระบอก E2E, E2E2 และ E2EW ของ Omron
ซ็อตตัวเมียบนสายไฟนี้เชื่อมต่อตรงกับสายเชื่อมตัวชาย M12 ที่ติดตั้งกับเซ็นเซอร์เหล่านี้ที่โรงงาน ✅ ไม่จําเป็นต้องใช้สายไฟสนามในการเชื่อมต่อเซ็นเซอร์
สายการบินเปล่าที่ปลายแผ่นเชื่อมต่อกับปลาย PLC ทางเข้า, กล่องการเชื่อมต่อ, หรือสายปลายในตู้ควบคุมสีดํา = การออกสัญญาณ, สีขาว = สัญญาณเพิ่มเติมหรือไม่เชื่อม) ใช้บนสายบิน
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | XS2F-D421-D80-A |
| เครื่องเชื่อม | M12 หญิง (ซ็อคเกต) 4 ปิน มีรหัส A |
| การตั้งทิศทางของเครื่องเชื่อม | ตรง |
| ความยาวของสาย | 2 เมตร |
| ประเภทสาย | พีวีซีมาตรฐาน |
| ระดับความกระชับกําลัง | 250V DC |
| เรตติ้งปัจจุบัน | 4A |
| การจัดอันดับ IP | IP67 (เชื่อมต่อ) |
| ปลายอื่น | สายไฟบินสายเปล่า |
| ซีรี่ย์ | XS2F / Omron XS2 |
The -A suffix on the XS2F-D421-D80-A identifies standard PVC cable — as opposed to the -F suffix variants (XS2F-D421-D80-F) which use fire-retardant PVC robot cable rated for use in robot trailing cable applications with repeated flexing, การเคลื่อนไหวระยะยาว และการใช้งานที่ต้องการการรับรองความสามารถในการป้องกันไฟ
สําหรับการติดตั้งที่คงที่ที่สายเคเบิลไม่บิดซ้ําๆ ✅เซ็นเซอร์ติดตั้งบนโครงสร้างเครื่องจักรสแตติกสายเคเบิลที่นําไปในท่อหรือท่อเคเบิล ✅ สายเคเบิล PVC แบบมาตรฐานของ -A variant เหมาะสมสําหรับการใช้งานบนแขนที่เคลื่อนไหว, อุปกรณ์ล้อมล้อมของหุ่นยนต์, หรืออุปกรณ์ที่ต้องการความยืดหยุ่นไฟโดยอุปกรณ์หรือนิยามความปลอดภัย, -F ตัวแปรคือการเลือกที่ถูกต้อง
Q1: เครื่องตรวจจับความใกล้ชิดที่ XS2F-D421-D80-A สามารถใช้ได้อย่างไร?
เครื่องตรวจจับความใกล้เคียง M12 ใด ๆ ที่มีเครื่องเชื่อมตัวผู้ที่มีรหัส A 4 ปิน รวมทั้ง Omron E2E, E2E2, E2EW และซีรีส์เซนเซอร์ความใกล้เคียงทรงกระบอกที่เกี่ยวข้องเครื่องเชื่อม 4 ปิน M12 มีรหัส A ยังถูกใช้โดยผู้ผลิตเซ็นเซอร์ใกล้ชิดของผู้บริษัทที่สามจํานวนมากทําให้สายนี้เข้ากันได้กับเซ็นเซอร์ใกล้ชิดอุตสาหกรรมมาตรฐานส่วนใหญ่ของปัจจัยรูปแบบนี้
Q2: มีการโค้ดสีของสายไหมบนปลายนําเปล่าอย่างไร?
สัญลักษณ์สีสัญลักษณ์การเชื่อมต่อเซ็นเซอร์ M12 แบบมาตรฐาน 4 ปิน: สีน้ําตาล (ปิน 1) = ไฟฟ้าบวก (V+), สีฟ้า (ปิน 3) = ไฟฟ้าลบ / 0V, สีดํา (ปิน 4) = สัญญาณการออก (NPN หรือ PNP ขึ้นอยู่กับเซ็นเซอร์)สีขาว (ปิน 2) = ไม่เชื่อมต่อหรือสัญญาณออกที่สอง. ยืนยันการกําหนดสีเฉพาะอย่างยิ่งกับเอกสารของเซ็นเซอร์ ก่อนเชื่อม
Q3: ความแตกต่างระหว่างตัวแปร -A และ -F คืออะไร?
สิ้นท้าย -A (สายนี้) ใช้ชุด PVC แบบมาตรฐานที่เหมาะสําหรับเส้นทางสายไฟคงที่ในอุปกรณ์สแตตติก สิ้นท้าย -F ใช้สายไฟ PVC หุ่นยนต์ออกแบบสําหรับการปรับปรุงการปรับปรุงแบบไดนามิก (สายไฟลากับหุ่นยนต์), สายพานเคลื่อนไหว) และสําหรับอุปกรณ์ที่ต้องการการรับรองความอ่อนเพลิง ทั้งคู่มีมาตรฐานไฟฟ้าและเครื่องเชื่อม M12 เดียวกันความแตกต่างคือวัสดุเคเบิลและความยืดหยุ่นทางกล.
คําถามที่ 4: ปิดปลายเครื่องเชื่อม M12 กันน้ําไหม?
เครื่องเชื่อม M12 ได้รับการจัดอันดับ IP67 เมื่อเชื่อมกับเครื่องเชื่อมชาย M12 ที่เข้ากันได้ IP67 หมายความว่าสานที่เชื่อมต่อกันจะทนต่อการดําน้ําชั่วคราวในน้ําสูงถึง 1 เมตรเครื่องเชื่อมต้องถูกเชื่อมเต็มและล็อค ∙ เครื่องเชื่อมที่ติดอยู่บางส่วนไม่ให้การจัดอันดับ IP67สายเคเบิลเองและปลายสายบินเปล่าไม่ได้ระดับเป็นอิสระ IP67
Q5: มีตัวแปรความยาวเท่าไรในซีรีส์ XS2F-D421?
XS2F-D421 ซีรี่ย์มีให้เลือกในความยาวหลายสายเคเบิล, ระบุด้วยรหัสตัวอักษรในหมายเลขส่วน: C = 1m, D = 2m, E = 3m, G = 5m, J = 10m, K = 15m, L = 20m.หลังท้าย (-A หรือ -F) แล้วระบุประเภทสายไฟฟ้าเลือกความยาวขึ้นอยู่กับระยะทางระหว่างจุดติดตั้งเซ็นเซอร์และจุดการเข้าของแพนล
