| สถานที่กำเนิด | สโลวาเกีย |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |

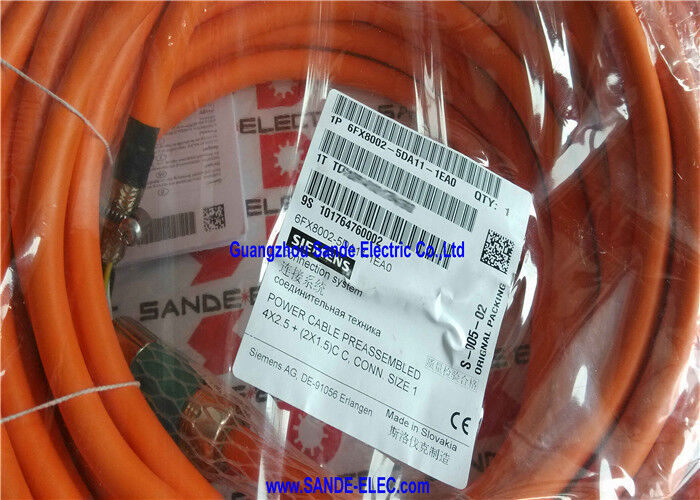

| หมายเลขรุ่น | 6FX8002-5DA11-1EA0 |
6FX8002-5DA11-1EA0 เป็นของซีรีส์ MOTION-CONNECT 800 ของ Siemens ซึ่งเป็น "ไดนามิกไลน์" ของสายเคเบิลเซอร์โวมอเตอร์ที่ประกอบไว้ล่วงหน้าที่ได้รับการจัดอันดับสำหรับการทำงานของรางเคเบิลแบบต่อเนื่อง (ลากโซ่) การกำหนด "800" จะวางสายเคเบิลนี้ไว้เหนือ MOTION-CONNECT 500 (สายพื้นฐาน สำหรับการใช้งานแบบคงที่หรือเคลื่อนที่ช้า) ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่สายเคเบิลทนทานต่อรอบการโค้งงอนับล้านครั้งตลอดอายุการใช้งาน
ที่ความสูง 40 เมตร 6FX8002-5DA11-1EA0 เป็นหนึ่งในความยาวมาตรฐานที่ยาวกว่าในตระกูลสายเคเบิลนี้ ซึ่งให้บริการการติดตั้งเซอร์โวขนาดใหญ่ที่ต้องการทั้งความยืดหยุ่นของรางสายเคเบิลและระยะการเข้าถึงที่ขยายจากตู้ขับเคลื่อนไปยังมอเตอร์
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 40ม |
| ตัวนำไฟฟ้า | 4×2.5มม.² |
| ตัวนำเบรก | 2×1.5 มม.² |
| เส้นผ่านศูนย์กลางภายนอก | 12.9มม |
| ประเภทสายเคเบิล | ไดนามิก (ดิ้นต่อเนื่อง) |
| ชุด | โมชั่นคอนเน็ค 800 (6FX8002) |
| ระบบ | ซินามิกส์ |
สายเคเบิลเซอร์โวมอเตอร์ยาว 40 ม. ไม่ใช่การติดตั้งมาตรฐาน แต่รองรับสถานการณ์ทางวิศวกรรมเฉพาะ:
ตัวขับเคลื่อนแกนเครื่องมือกลขนาดใหญ่:แมชชีนนิ่งเซ็นเตอร์แบบโครงสำหรับตั้งสิ่งของ, แมชชีนนิ่งเซ็นเตอร์แบบ 5 แกนขนาดใหญ่ และเครื่องจักรแบบตั้งพื้นซึ่งตู้ขับเคลื่อนอยู่ห่างจากมอเตอร์แกนของเครื่องจักร และรางเคเบิลจะเคลื่อนผ่านเตียงเครื่องจักรทั้งหมด
ระบบแกนเดินทางไกล:โต๊ะแมชชีนนิ่งเซ็นเตอร์แนวนอนหรือรถลากพาเลทที่มีระยะเคลื่อนที่เกิน 10–15 เมตร ต้องใช้รางเคเบิลที่ครอบคลุมระยะการเคลื่อนที่ทั้งหมดบวกกับส่วนของสายเคเบิลแบบคงที่ที่ปลายแต่ละด้าน
การติดตั้งตู้ไดรฟ์ระยะไกล:เมื่อข้อกำหนดด้านกฎระเบียบของอาคาร การจัดการความร้อน หรือข้อกำหนดในการปฏิบัติงาน ตั้งตำแหน่งตู้ขับเคลื่อน SINAMICS ที่ระยะห่าง 25–35 ม. จากเครื่องจักร การเดินรางเคเบิลบวกกับส่วนของตู้ต่อเครื่องจักรรวมกันต้องใช้สายเคเบิลยาวรวม 40 ม.
แกนเซอร์โวสายการผลิต:สายการผลิตอัตโนมัติพร้อมระบบถ่ายโอนที่ขับเคลื่อนด้วยเซอร์โว แกนกำหนดตำแหน่ง หรืออุปกรณ์จัดทำดัชนีซึ่งมีตำแหน่งเซอร์โวมอเตอร์กระจายอยู่ในสายการผลิตยาว — ตู้ขับเคลื่อนที่ปลายด้านหนึ่ง ตำแหน่งมอเตอร์แต่ละตำแหน่งกระจายไปตามสายการผลิต
การติดตั้งเซอร์โวไดรฟ์ SINAMICS S120:โมดูลมอเตอร์ SINAMICS S120 และการกำหนดค่าหน่วยไดรฟ์ booksize ทั้งหมดขับเคลื่อนเซอร์โวมอเตอร์ SIMOTICS S และ SIMOTICS M — ซึ่งแอปพลิเคชันต้องการการกำหนดเส้นทางรางเคเบิลและการเดินสายเคเบิลแบบขยาย
แกนเซอร์โวเครื่องมือเครื่อง CNC:เครื่องแมชชีนนิ่งเซ็นเตอร์ เครื่องกลึง เครื่องเจียรขนาดใหญ่ และอุปกรณ์ CNC แบบหลายแกนที่ใช้ระบบขับเคลื่อน SINAMICS พร้อมสายไฟมอเตอร์แบบมีรางเคเบิล
การวางตำแหน่งระบบอัตโนมัติทางอุตสาหกรรม:ระบบโครงสำหรับตั้งสิ่งของที่ใช้ SINAMICS เครื่องถ่ายโอนเชิงเส้น และอุปกรณ์กำหนดตำแหน่งที่แม่นยำพร้อมแกนเคลื่อนที่ระยะไกลและการจัดการสายเคเบิลรางสายเคเบิล
การจัดการและโลจิสติกส์อัตโนมัติ:ระบบจัดเก็บและเรียกคืนที่ขับเคลื่อนด้วยเซอร์โว สถานีชาร์จยานพาหนะแบบมีไกด์อัตโนมัติ และระบบคัดแยกด้วยเซอร์โวไดรฟ์ SINAMICS ที่ระยะทางเดินสายเคเบิลยาว
คำถามที่ 1: พารามิเตอร์รางเคเบิล (ลากโซ่) ใดที่ควบคุมการเลือก 6FX8002-5DA11-1EA0
รัศมีการโค้งงอขั้นต่ำของรางเคเบิลและรัศมีการโค้งงอแบบไดนามิกของสายเคเบิลจะต้องเข้ากันได้ — รัศมีการโค้งงอของรางเคเบิลจะต้องเป็นไปตามหรือเกินกว่าข้อกำหนดเฉพาะแบบไดนามิกขั้นต่ำของสายเคเบิล ที่เส้นผ่านศูนย์กลางภายนอก 12.9 มม. รัศมีการโค้งงอแบบไดนามิกขั้นต่ำสำหรับซีรีส์ 6FX8002 จะอยู่ที่ประมาณ 7.5× เส้นผ่านศูนย์กลางภายนอก (ประมาณ 97 มม.) ยืนยันจากข้อมูลทางเทคนิคของสายเคเบิล MOTION-CONNECT ของ Siemens สำหรับข้อกำหนดที่แน่นอน และตรวจสอบรัศมีการโค้งงอของรางสายเคเบิลเกินค่านี้
คำถามที่ 2: เหตุใดตัวนำเบรกจึงมีขนาด 1.5 มม.² ใน 6FX8002-5DA11-1EA0 แทนที่จะเป็น 1.0 มม.²
ซีรีส์ 6FX8002 (MOTION-CONNECT 800) ใช้ตัวนำเบรกขนาด 1.5 มม.² แทนที่จะเป็น 1.0 มม.² ที่ใช้ในซีรีส์ก่อนหน้าบางรุ่น หน้าตัดที่ใหญ่ขึ้นจะช่วยลดความต้านทาน DC ของวงจรเบรกตลอดเส้นทางสายเคเบิลยาว 40 ม. ทำให้แรงดันไฟฟ้าตกคร่อมสายเคเบิลอยู่ในระดับที่สามารถจัดการได้ เพื่อให้แหล่งจ่าย 24V เต็มไปถึงคอยล์เบรกของมอเตอร์โดยไม่สูญเสียแรงดันไฟฟ้ามากเกินไป ที่ความสูง 40 ม. ตัวนำขนาด 1.0 มม.² จะมีแรงดันตกคร่อมสูงกว่าตัวนำขนาด 1.5 มม.² อย่างมาก
คำถามที่ 3: จำนวนรอบ Flex ที่ได้รับการจัดอันดับสำหรับสายเคเบิล 6FX8002 Dynamic Line ในบริการรางเคเบิลคือเท่าใด
สายเคเบิล Siemens MOTION-CONNECT 800 Dynamic Line ได้รับการทดสอบและจัดอันดับสำหรับบริการวงจรเฟล็กซ์ต่อเนื่อง — จำนวนรอบเฉพาะขึ้นอยู่กับเส้นผ่านศูนย์กลางของสายเคเบิล รัศมีการโค้งงอ ความเร็วการเคลื่อนที่ และอุณหภูมิโดยรอบ พารามิเตอร์เหล่านี้กำหนดไว้ในแนวทางการคำนวณรางเคเบิลของ Siemens และเอกสารทางเทคนิค MOTION-CONNECT อัตราวงจรแบบยืดหยุ่นยืนยันว่าสายเคเบิลเป็นส่วนประกอบที่ออกแบบมาสำหรับการติดตั้งรางเคเบิล ไม่ใช่แค่อธิบายว่า "ยืดหยุ่น" โดยไม่มีข้อมูลความทนทานเชิงปริมาณ
คำถามที่ 4: 6FX8002-5DA11-1EA0 ได้รับการจัดอันดับสำหรับการใช้งานกลางแจ้งหรือการชะล้างหรือไม่
วัสดุฉนวนหุ้มด้านนอกและตัวนำ 6FX8002 ได้รับการจัดอันดับสำหรับการใช้งานในอุตสาหกรรมภายในอาคารในสภาพแวดล้อมเครื่องมือกลมาตรฐานและระบบอัตโนมัติในโรงงาน สำหรับการใช้งานที่เกี่ยวข้องกับการล้างเครื่อง การแช่ของเหลวในการตัด หรือการสัมผัสกลางแจ้งโดยตรง ให้ยืนยันจากเอกสารทางเทคนิคของ Siemens ว่าวัสดุเปลือกด้านนอกมาตรฐาน 6FX8002 ให้ความทนทานต่อสารเคมีตามที่กำหนด หรือจำเป็นต้องใช้ตัวแปรที่ทนต่อสารเคมีเฉพาะหรือไม่
