| สถานที่กำเนิด | สโลวาเกีย |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX8002-2CF02-1EA0 |

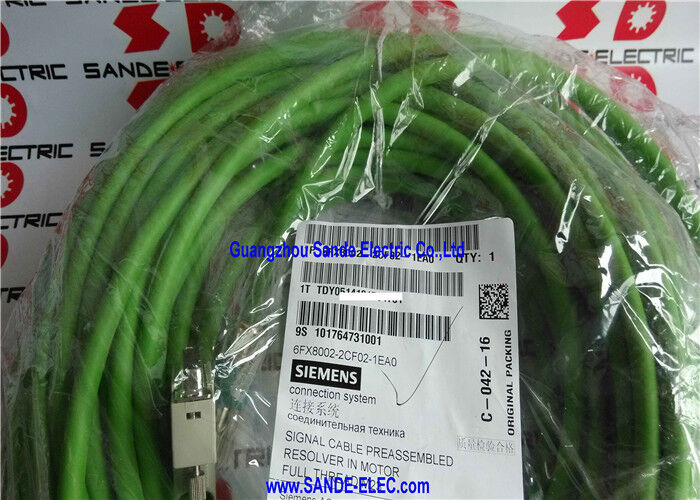

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.
ในระยะ 40 เมตร6FX8002-2CF02-1EA0 ให้บริการกับการติดตั้งแกนเซอร์โว่ ที่ห้องขับเคลื่อน SINAMICS ตั้งอยู่ห่างจากมอเตอร์มาก.
| ปริมาตร | มูลค่า |
|---|---|
| ความยาว | 40 เมตร |
| คอนดิกเตอร์ | 3×(2×0.14mm2) C + 4×0.14 + 2×05 |
| กว้างนอก | 9.2 มม. |
| ระดับความกระชับกําลัง | 30V |
| กล่องภายนอก | PUR, RAL 6018 สีเขียว |
| เครื่องเชื่อม | M23 ใยเต็ม / กลุ่ม D |
| ซีรี่ย์ | MOTION-CONNECT 800PLUS การประชุมครั้งนี้ |
| มาตรฐาน | UL/CSA, DESINA |
| การใช้งาน | SMC10 ไปยัง resolver |
การกําหนด "PLUS" ใน 6FX8002 ระบุผลงานที่เพิ่มขึ้นภายในครอบครัว Dynamic Line:
ความต้านทานน้ํามันสูงขึ้น:สายไฟ 800PLUS มีความทนทานต่อน้ํามันตัดและของเหลวไฮดรอลิกที่สูงขึ้น เมื่อเทียบกับสายไฟ 800 รายการมาตรฐานที่ผ่านการทดสอบกับความต้องการการเผชิญหน้ากับสารเคมีที่สูงกว่าในสภาพแวดล้อมเครื่องมือ
ระยะทางเดินเส้นสายไฟฟ้าขยายสาย 800PLUS ถูกทดสอบสําหรับเส้นสายสายไฟฟ้าที่ผ่านระยะทางสูงถึง 50 เมตร ระยะทางการเดินทางที่ได้รับการสนับสนุนที่ยาวกว่า 800 แบบมาตรฐาน,ความสามารถระยะทางการเดินทางที่ขยายออกไป อาจเกี่ยวข้องโดยตรง
ไดรฟ์แกนการแก้ไข SINAMICS S120:อุปกรณ์ติดตั้ง SINAMICS S120 ทั้งหมดที่ใช้ SMC10 Sensor Module สําหรับการตอบสนองตําแหน่งและการขับเคลื่อน servo ทั่วไปที่ resolver เป็นอุปกรณ์การตอบสนองของมอเตอร์.
เครื่องขับเคลื่อนแกน CNC ระยะไกล:ศูนย์แปรรูปแกรนท์, เครื่องบดขนาดใหญ่, และโรงบดแบบพื้นที่ที่มีสายไฟ 40 เมตรรองรับการแยกทางกายภาพระหว่างตู้ขับเคลื่อนและมอเตอร์
อุปกรณ์ปรับปรุงเครื่องมือ CNCคาเบลการตอบสนองของเรซซอร์ใหม่หรือใหม่สําหรับเครื่องมือเครื่องมือที่ปรับปรุงหรือปรับปรุงขึ้น โดยใช้เครื่องขับ SINAMICS S120 ความยาว 40m ครอบคลุมความต้องการการติดตั้งเครื่องจักรขนาดใหญ่ส่วนใหญ่
การจัดการและอัตโนมัติอุตสาหกรรม:ระบบอัตโนมัติ SINAMICS S120 ที่ใช้เครื่องยนต์ตอบสนองของเรซูลเซอร์ (resolver feedback motors) ที่ต้องการสายสัญญาณที่ใช้เส้นทางเคเบิล 40m
คําถามที่ 1: ทําไมเคเบิลเรซูลเซอร์ถึงใช้คู่บิด ในขณะที่เคเบิลสัญญาณอื่น ๆ ไม่ใช้?
สัญญาณของเรซอลเวอร์คือความดันแบบแอนาล็อกระดับต่ํา ✓ สัญญาณไซน์และโคไซน์อาจอยู่ในช่วงมิลลิโวลต์ถึงไม่กี่โวลต์ขึ้นอยู่กับมุมของหมูการสร้างคู่บิดสําหรับช่องทางแต่ละช่องทาง (3 × 2 × 0).14mm2) ให้การส่งสัญญาณความแตกต่าง เสียงที่ผลักดันบนสายหนึ่งของคู่มีผลต่อสายทั้งสองอย่างเท่าเทียมกัน และเครื่องรับความแตกต่างที่ SMC10 ลบเสียงสัญลักษณ์ทั่วไปนี้โดยปล่อยให้สัญญาณที่แท้จริงเท่านั้นการปฏิเสธแบบทั่วไปนี้เป็นสิ่งจําเป็นสําหรับการตอบสนองที่น่าเชื่อถือในระยะ 40 เมตรในสภาพแวดล้อมการขับเคลื่อน CNC ที่มีเสียงเสียงไฟฟ้า
Q2: 6FX8002-2CF02-1EA0 สามารถขยายได้หรือไม่ถ้า 40m ไม่เพียงพอ?
An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristics. การเชื่อมต่อสายสัญญาณของเรซูลเซอร์โดยการผสมเชื้อสายไม่เป็นที่ยอมรับ มันนําเสนอความผิดต่อเนื่องของอุปสรรคและจุดการเข้าของเสียงที่ทําให้สัญญาณเรซูลเซอร์แบบแอนลาจเสื่อมหากต้องการการทํางานรวมที่ยาวกว่า, ใช้ความยาวสายไฟฟ้า SMC10 เป็นขีดจํากัดการออกแบบ
คําถามที่ 3: ทําไมวอลเตจระดับ 30V สําหรับเคเบิลเรซูลเวอร์
30V คือความกระชับกําลังในการทํางานของตัวนําสัญญาณในเคเบิล resolver ‡ ความกระชับกําลังการตื่นเต้นและสัญญาณในวงจร resolver เป็นสัญญาณแอนಲಾಗ์ความกระชับกําลังต่ําต่ํากว่าระดับนี้การจัดอันดับ 30V ยืนยันว่าการปิดเคเบิลมีคุณภาพสําหรับ SINAMICS SMC10 ระดับความแรงกดวงจร resolver รวมถึงการเปลี่ยนแปลงใด ๆ.นี่ไม่ใช่สายไฟฟ้า ราคา 30V สะท้อนถึงระดับสัญญาณของวงจรวัด
Q4: การตั้งชื่อ DESINA หมายถึงอะไรสําหรับ 6FX8002-2CF02-1EA0?
DESINA (Decentralized Installation for Automation) เป็นกรอบการจัดมาตรฐานที่นําโดยซีเมนส์ ที่กําหนดประเภทของเครื่องเชื่อม, รหัสสี, การก่อสร้างเคเบิลและการมอบ pin ระหว่างทางสําหรับสายไฟ servo driveการตั้งชื่อ DESINA ยืนยันว่า 6FX8002-2CF02-1EA0 ตอบสนองกับมาตรฐานเหล่านี้ รวมถึงสีเขียว RAL 6018 สําหรับสายแก้ไขและอินเตอร์เฟซเชื่อมเต็มเส้น M23.ความสอดคล้องกับ DESINA, การระบุเคเบิลที่เปลี่ยนกันและการเชื่อมต่ออินเตอร์เฟซใน SINAMICS drive รุ่น
