สายเคเบิลเซอร์โว
>
|
| สถานที่กำเนิด | สโลวาเกีย |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX8002-2CF02-1DA0 |

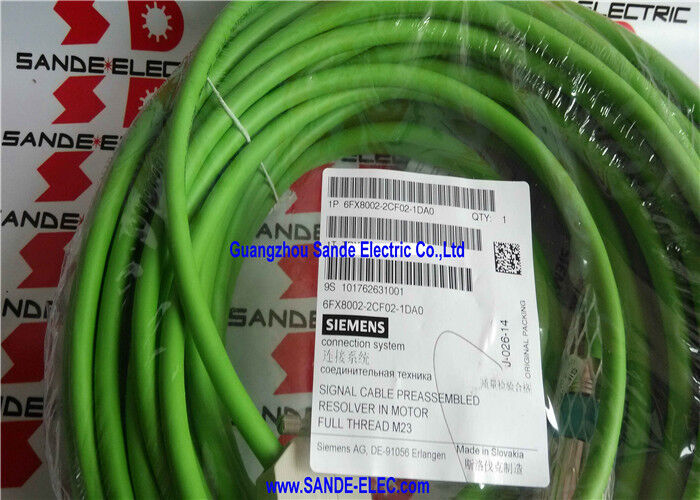

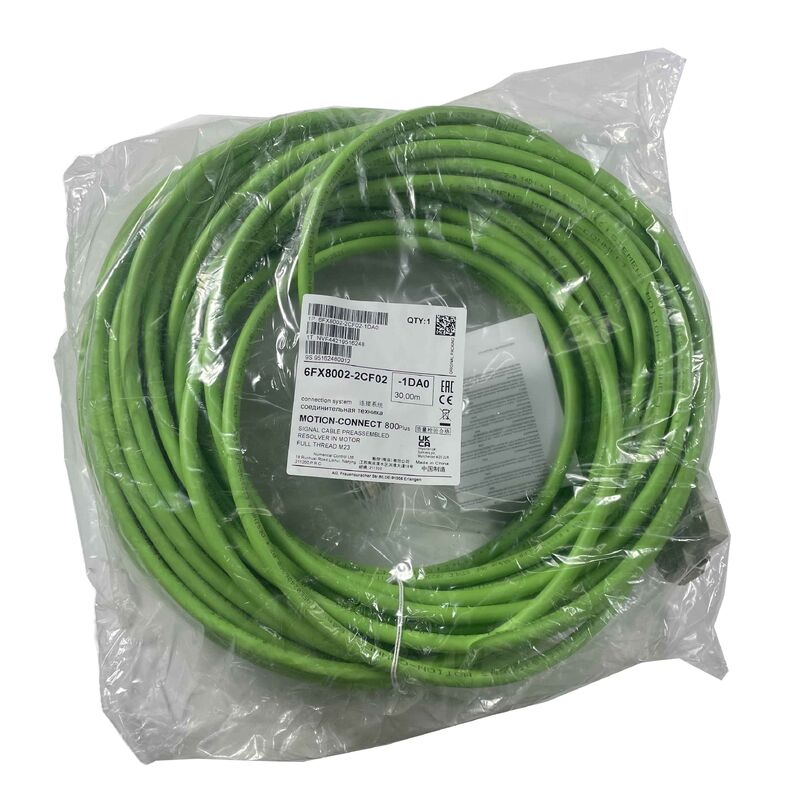

6FX8002-2CF02-1DA0 เป็นรุ่น 30 เมตรของสายสัญญาณรีโซลเวอร์ MOTION-CONNECT 800PLUS ที่ประกอบไว้ล่วงหน้าของ Siemens สำหรับระบบเซอร์โวไดรฟ์ SINAMICS มีสัญญาณตอบรับรีโซลเวอร์แบบเดียวกับรุ่น 40 ม. (6FX8002-2CF02-1EA0) โดยมีการกำหนดค่าตัวนำ เส้นผ่านศูนย์กลางภายนอก และข้อกำหนดตัวเชื่อมต่อที่เหมือนกัน ความแตกต่างคือความยาวสายเคเบิล: 30 ม. กับ 40 ม.
ความยาว 30 ม. รองรับการติดตั้งแกนเซอร์โว โดยที่เส้นทางเคเบิลจากตู้ขับเคลื่อนไปยังตัวแก้ไขมอเตอร์ครอบคลุม 20–30 เมตร — เครื่องจักรโครงสำหรับตั้งสิ่งของ ศูนย์เครื่องจักรกลขนาดใหญ่ และแกนระบบอัตโนมัติทางอุตสาหกรรมที่มีรางเคเบิลขยายเพิ่มเติมซึ่งต้องใช้ความยาวมาตรฐานถัดไปต่ำกว่า 40 ม.
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 30ม |
| ตัวนำ | 3×(2×0.14มม.²) ซี + 4×0.14 + 2×0.5 |
| เส้นผ่านศูนย์กลางภายนอก/O.D. (Dmax) | 9.2มม |
| ตัวเชื่อมต่อ | M23 เกลียวเต็ม |
| ชุด | โมชั่นคอนเน็ค 800PLUS |
| มาตรฐาน | UL/CSA, เดสิน่า |
| พิมพ์ | Trailable (รางเคเบิล) |
| แอปพลิเคชัน | ความคิดเห็นของรีโซลเวอร์ SINAMICS |
ตัวเชื่อมต่อ M23 แบบเต็มเกลียวบน 6FX8002-2CF02-1DA0 ช่วยให้การเชื่อมต่อรีโซลเวอร์ป้อนกลับที่ปลายมอเตอร์:
การล็อคเกลียวแบบเต็ม:ข้อต่อเกลียวที่สมบูรณ์จะยึดเข้ากับช่องเสียบรีโซลเวอร์ M23 ฝั่งมอเตอร์จนสุด — ให้กลไกล็อคเชิงบวกที่ต้านทานการคลายตัวของแรงสั่นสะเทือนในการซ่อมบำรุงเครื่องมือกล ขั้วต่อแบบเกลียวบางส่วนหรือแบบตัดการเชื่อมต่ออย่างรวดเร็วจะค่อยๆ ทำงานหลวมจากการสั่นสะเทือนของมอเตอร์ ทำให้เกิดการสูญเสียสัญญาณของรีโซลเวอร์เป็นระยะๆ ซึ่งทำให้เกิดข้อผิดพลาดในการป้อนกลับตำแหน่งที่ไม่แน่นอนในไดรฟ์ SINAMICS
การป้องกัน IP:ขั้วต่อเกลียวเต็ม M23 ที่ยึดอย่างเต็มที่ให้การป้องกัน IP67 ที่การเชื่อมต่อปลายมอเตอร์ ป้องกันการปนเปื้อนของสารหล่อเย็นและชิปไม่ให้ไปถึงหน้าสัมผัสสัญญาณรีโซลเวอร์
การปฏิบัติตาม DESINA:อินเทอร์เฟซแบบเธรดเต็ม M23 เป็นมาตรฐาน DESINA สำหรับการเชื่อมต่อฟีดแบ็ครีโซลเวอร์บนเซอร์โวมอเตอร์และไดรฟ์ SIMOTICS — การกำหนดพินมาตรฐานในรุ่น SINAMICS
เซอร์โวไดรฟ์ SINAMICS S120:สายสัญญาณรีโซลเวอร์สำหรับการติดตั้ง SINAMICS S120 โดยใช้โมดูลเซ็นเซอร์ SMC10 — ใช้ได้กับการกำหนดค่าเซอร์โวมอเตอร์ทั้งหมดโดยใช้การตอบสนองตำแหน่งรีโซลเวอร์กับแพลตฟอร์ม SINAMICS S120
แกนเครื่องมือเครื่อง CNC:สายเคเบิลป้อนกลับแกนเซอร์โวสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ เครื่องกลึง และเครื่องเจียรพร้อมมอเตอร์ที่ติดตั้งรีโซลเวอร์ และสายเคเบิลสัญญาณเดินตามรางสายเคเบิลยาว 30 ม.
ระบบอัตโนมัติทางอุตสาหกรรม:ระบบอัตโนมัติทางอุตสาหกรรมที่ใช้ SINAMICS S120 การจัดการวัสดุ และการวางตำแหน่งที่แม่นยำพร้อมฟีดแบ็ครีโซลเวอร์แบบมีรางเคเบิลที่ระยะ 30 ม.
การติดตั้งในอเมริกาเหนือ:การใช้งานสายเคเบิลรีโซลเวอร์ SINAMICS ทั้งหมดในสหรัฐอเมริกาและแคนาดาที่ต้องใช้สายเคเบิลที่ได้รับการจัดอันดับ UL/CSA สำหรับการปฏิบัติตามรหัส
คำถามที่ 1: 6FX8002-2CF02-1DA0 (30m) แตกต่างจาก 6FX8002-2CF02-1EA0 (40m) อย่างไร?
สายเคเบิลทั้งสองเส้นเหมือนกันในข้อกำหนดทางเทคนิคทั้งหมด — การกำหนดค่าตัวนำ เส้นผ่านศูนย์กลางภายนอก (9.2 มม.) ประเภทตัวเชื่อมต่อ (M23) อัตราแรงดันไฟฟ้า การปฏิบัติตามมาตรฐาน (UL/CSA, DESINA) และวัสดุเปลือกด้านนอก (PUR) ความแตกต่างเพียงอย่างเดียวคือความยาว: 1DA0 = 30m; 1EA0 = 40ม. เลือกความยาวที่ครอบคลุมระยะการเดินสายเคเบิลตามจริงจากตู้ขับเคลื่อนไปยังมอเตอร์ โดยมีค่าเผื่อการกำหนดเส้นทาง โดยไม่ต้องใช้สายเคเบิลมากเกินไป
คำถามที่ 2: ความยาวสายเคเบิลสูงสุดสำหรับการตอบสนองของรีโซลเวอร์ใน SINAMICS S120 ที่มี SMC10 คือเท่าใด
เอกสารประกอบโมดูลเซ็นเซอร์ SINAMICS S120 SMC10 ระบุความยาวสายเคเบิลรีโซลเวอร์สูงสุด แอมพลิจูดของสัญญาณรีโซลเวอร์จะลดลงตามความยาวของสายเคเบิล เนื่องจากความจุของสายเคเบิลและความต้านทานโหลดวงจรรีโซลเวอร์ ซึ่งเกินความยาวสูงสุด คุณภาพของสัญญาณจะลดลงต่ำกว่าเกณฑ์สำหรับการวัดตำแหน่งที่เชื่อถือได้ 30m 6FX8002-2CF02-1DA0 อยู่ภายในขีดจำกัดนี้ ยืนยันจากเอกสารทางเทคนิคของ SMC10 สำหรับประเภทรีโซลเวอร์เฉพาะ
คำถามที่ 3: สายเคเบิลรีโซลเวอร์ MOTION-CONNECT 800PLUS จำเป็นต้องต่อสายดินพิเศษใดๆ ในการติดตั้งหรือไม่
ขั้วต่อ M23 ของสายเคเบิลมีการเชื่อมต่อชีลด์ที่ปลายมอเตอร์ — ตัวเรือนขั้วต่อจะต่อกราวด์ชีลด์สายเคเบิลเข้ากับโครงมอเตอร์ ที่ปลายไดรฟ์/SMC10 ตัวเชื่อมต่อ Sub-D จะเชื่อมต่อกับระนาบกราวด์ของ SMC10 ตัวสายเคเบิลนั้นเป็นชุดประกอบที่มีฉนวนหุ้ม ประสิทธิภาพของ EMC ขึ้นอยู่กับการต่อสายดินของตัวเชื่อมต่อที่ถูกต้องที่ปลายทั้งสองข้าง อย่าปล่อยให้ตัวป้องกันสายเคเบิลลอยอยู่ที่ปลายทั้งสองด้าน ปฏิบัติตามแนวทางการติดตั้ง SINAMICS S120 ของ Siemens สำหรับการต่อกราวด์ฉนวนหุ้มสายเคเบิลในวงจรป้อนกลับของรีโซลเวอร์
คำถามที่ 4: สายเคเบิลรีโซลเวอร์ 6FX8002-2CF02 สามารถใช้ภายนอก SINAMICS — สำหรับระบบควบคุมที่ใช้รีโซลเวอร์อื่นๆ ได้หรือไม่
6FX8002-2CF02 ได้รับการออกแบบทางวิศวกรรมและยุติการทำงานล่วงหน้าสำหรับอินเทอร์เฟซ SINAMICS SMC10 โดยเฉพาะ สำหรับระบบรีโซลเวอร์ที่ไม่ใช่ของ Siemens หรือโมดูล SINAMICS อื่นๆ ที่มีอินเทอร์เฟซรีโซลเวอร์ที่แตกต่างกัน การกำหนดพินและรูปแบบตัวเชื่อมต่อของสายเคเบิลนี้อาจไม่ตรงกัน ข้อมูลจำเพาะของตัวนำ (คู่บิดเกลียว 3 × + ตัวนำเสริม) เข้ากันได้ในวงกว้างกับข้อกำหนดสัญญาณรีโซลเวอร์ แต่แอปพลิเคชันใดๆ ที่อยู่นอกอินเทอร์เฟซ SINAMICS SMC10 ที่ออกแบบจะต้องได้รับการตรวจสอบเทียบกับเอกสารประกอบอินเทอร์เฟซรีโซลเวอร์ของระบบเป้าหมาย
