| สถานที่กำเนิด | สโลวาเกีย |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX8002-2CF02-1AE0 |

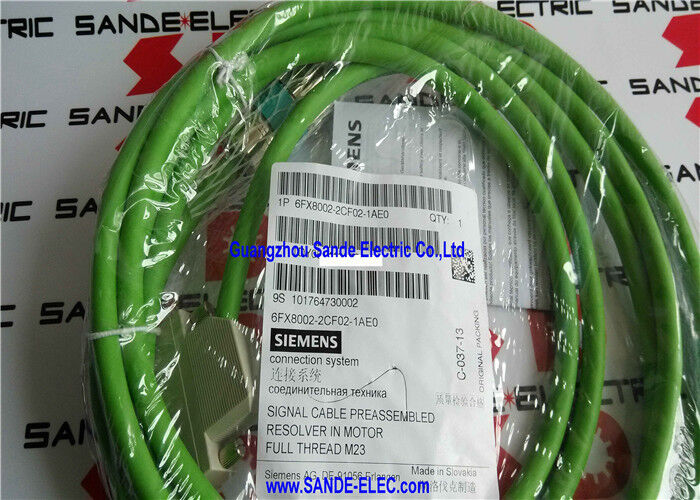

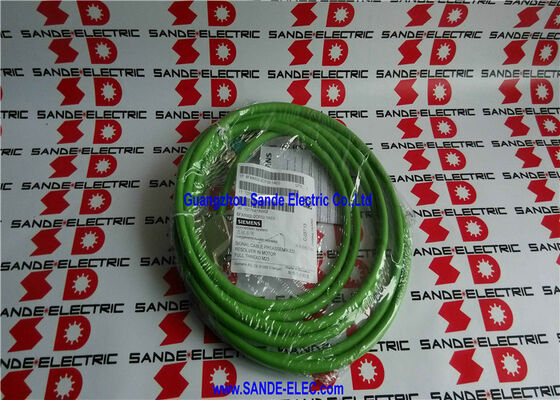

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinetในความยาว 4 เมตร สายนี้ให้บริการสําหรับการเชื่อมต่อภายในตู้, แกนเครื่องยนต์ที่สั้น, และศูนย์การแปรรูปที่คอมแพคต์ที่มอเตอร์และการขับเคลื่อนอยู่ใกล้
สายเคเบิลบรรทุกวงจรการตอบสนองของเรซซอร์ทั้งหมดระหว่างมอเตอร์และโมดูลเซ็นเซอร์ SINAMICS SMC10 หรืออินเตอร์เฟซเรซซอร์ที่เท่าเทียมกัน: การให้แรงตื่นเต้นจากเครื่องขับเคลื่อนไปยังเรซซอร์และสัญญาณตําแหน่งไซน์ / โคไซน์แบบแอนลาจจาก resolver กลับไปที่ drive.
| ปริมาตร | มูลค่า |
|---|---|
| ความยาว | 4 เมตร |
| คอนดิกเตอร์ | 3×(2×0.14mm2) C + 4×0.14 + 2×05 |
| กว้างนอก | 9.2 มม. |
| เครื่องเชื่อม | M23 สายเต็ม + 25 ปิน Sub-D |
| ซีรี่ย์ | MOTION-CONNECT 800PLUS การประชุมครั้งนี้ |
| มาตรฐาน | UL/CSA, DESINA |
| ประเภท | สายลาก |
ถึงแม้ความยาว 4 เมตรจะสั้น 6FX8002-2CF02-1AE0 ก็ยังมีมาตรฐาน Motion-Connect 800PLUS เต็มรูปแบบ
ความสามารถต่อเนื่อง:สายเคเบิลมีเกณฑ์สําหรับการใช้สายเคเบิล (โซ่ลาก) √ คอนดักเตอร์ที่มีเส้นใยละเอียด ช่องนอก PUR ที่ยืดหยุ่นและการก่อสร้างที่ทนต่อการบิดรักษาความสมบูรณ์แบบของสัญญาณผ่านวงจรบิดต่อเนื่อง.
ความต้านทานน้ํามันเพิ่มThe 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.
ความสอดคล้องกับ DESINAอินเตอร์เฟซเครื่องเชื่อม M23 และการรหัสสี RAL ตอบสนองกับมาตรฐาน DESINA เพื่อรับรองความสอดคล้องของอินเตอร์เฟสกับฮาร์ดแวร์เครื่องขับ SINAMICS ระหว่างรุ่นสินค้า
SINAMICS S120 พร้อม SMC10การปรับปรุงการขับเคลื่อน SINAMICS S120 โดยใช้ SMC10 Sensor Module สําหรับการตอบสนองตําแหน่งของ resolverที่ระยะทางจากมอเตอร์ไปยังตู้มีขนาดไม่เกิน 4m ¢ทั่วไปในศูนย์แปรรูปขนาดเล็กและอุปกรณ์ทดสอบที่ติดตั้งบนเตียง.
เครื่องยนต์ SINAMICS:ตําแหน่งของมอเตอร์เซอร์โวที่อยู่ใกล้กับตู้ควบคุม มอเตอร์สปินด์ในศูนย์หมุน CNC ขนาดเล็ก เครื่องขับแกนอาหารในเครื่องบดคอมแพคต์ และอุปกรณ์ประกอบการระยะสั้นคล้ายกัน
อะไหล่สําหรับเครื่องมือ CNC:สายเคเบิล 4 เมตรเป็นสายเคเบิ้ลที่มีความยาวในการใช้งานเป็นมาตรฐาน ที่มีประโยชน์เมื่อการเดินสายเคเบิ้ลที่แท้จริงต้องการการประเมิน ก่อนสั่งการความยาวที่ยาวนานที่สุด
Q1: ทําไมต้องเลือก 6FX8002-2CF02-1AE0 มากกว่าตัวเลือกที่ยาวนานสําหรับการติดตั้งที่สั้น?
Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loop. สําหรับเส้นทาง 4 เมตร, 6FX8002-2CF02-1AE0 คือสายไฟที่เหมาะสม เพียงการเพิ่มค่าอนุญาตเส้นทาง: หากเส้นทางเป็นจริง 3.5 เมตร, สายไฟ 4 เมตรเหมาะสม; หากมันใกล้ 5 เมตร,ความยาวต่อมาที่ยาวกว่าต้องการ.
Q2: คาเบล resolver สามารถเปลี่ยนกันได้ระหว่าง SINAMICS หลากหลายแบบของโมดูลเซ็นเซอร์หรือไม่?
6FX8002-2CF02 ได้กําหนดให้ใช้กับอินเตอร์เฟซ SMC10 Sensor Module ส่วนโมดูลการตอบสนองของ SINAMICS อื่นๆ (SMC20, SMC30, DRIVE-CLiQ Encoder) ใช้ชนิดเคเบิลที่แตกต่างกันสายเคเบิล resolver ไม่สามารถเปลี่ยนกันได้กับสายสัญญาณ encoder ̇ ทั้งสายเชื่อมทางกายภาพและการมอบ pin ต่างกัน. ยืนยันจากเอกสารการปรับแต่งฮาร์ดแวร์ SINAMICS S120 ว่าการผสม SMC10 / Resolver ใช้ก่อนการเลือกสายนี้
Q3: ความยาวของสายส่งผลต่อความแม่นยําของการวัดในระบบ SINAMICS
สายไฟที่ยาวกว่าจะเพิ่มความจุรวมและความต้านทานในการโหลดในวงจรการตื่นเต้นและสัญญาณของตัวแก้ไขความยาวสายไฟฟ้าที่เกินขั้นต่ํา ทําให้ระดับเสียงสัญญาณไซน์/โคไซน์ที่ถึงการเข้า ADC ของ SMC10 ลดลง.เอกสาร SMC10 ระบุความยาวสายไฟฟ้าสูงสุดสําหรับประเภทตัวแก้ไขเฉพาะเจาะจง สายไฟฟ้า 4m อยู่ภายในขอบเขตของความยาวสายไฟฟ้าตัวแก้ไขมาตรฐานใด ๆ และส่งผลให้มีภาระสัญญาณน้อย.
Q4: ปิดการป้องกันแบบไหนที่จําเป็นสําหรับ 6FX8002-2CF02-1AE0?
The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end). ไม่จําเป็นต้องปลายโล่สนามแยก ตามคู่มือการติดตั้ง SINAMICS S120 สําหรับการเชื่อมต่อพื้นที่โล่ที่ถูกต้องที่ปลายโมดูล
