| สถานที่กำเนิด | สโลวาเกีย |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX8002-2CA31-1BA0 |

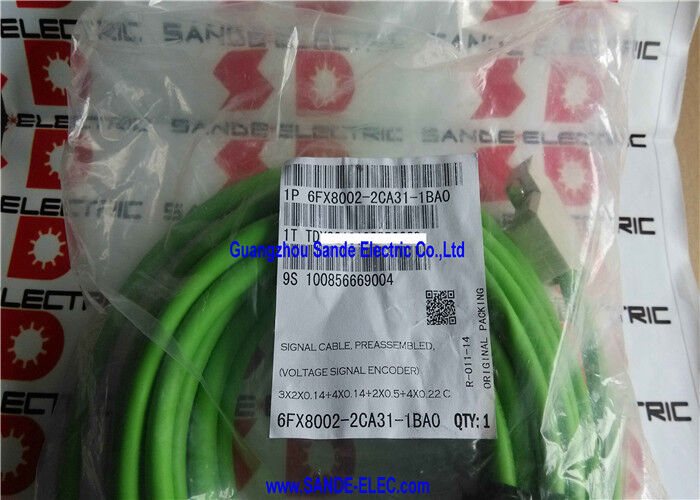

The 6FX8002-2CA31-1BA0 is a 10-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 800PLUS range — designed for the specific combination of incremental encoder (ABR) and C/D commutation tracks integrated into a single motor-mounted encoder assembly.
ประเภทเคเบิลนี้แตกต่างจากเคเบิลโคเดอร์เพิ่มเติมมาตรฐานและเคเบิลเรซูลเซอร์ในทางสําคัญหนึ่ง: มันมีสายนําเพิ่มเติม (4 × 0.22mm2) สําหรับเส้นทางการสลับ C/D ที่เครื่องปรับรหัสมอเตอร์ให้พร้อมกับสัญญาณ ABR ขั้นตอนมาตรฐาน. This combined feedback in one cable is characteristic of specific SIMOTICS motor configurations where the encoder assembly provides both incremental position counting and commutation data from a single connector.
| ปริมาตร | มูลค่า |
|---|---|
| ความยาว | 10 เมตร |
| คอนดิกเตอร์ | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×022 |
| กว้างนอก (Dmax) | 9.8 มิลลิเมตร |
| เครื่องเชื่อม | M23 สายเต็ม + 25 ปิน Sub-D |
| ซีรี่ย์ | MOTION-CONNECT 800PLUS การประชุมครั้งนี้ |
| มาตรฐาน | UL/CSA, DESINA |
| ประเภท | สายลาก |
ลักษณะที่แตกต่างของ 6FX8002-2CA31 เมื่อเปรียบเทียบกับสายโคเดอร์ที่เรียบง่ายกว่าคือกลุ่มตัวนํา 4 × 0.22 มม2 สําหรับร่อง C / D:
เส้นทางขั้นตอนมาตรฐาน (ABR):คู่บิด 3×(2×0.14mm2) นําเครื่องรหัสเพิ่มมาตรฐาน A, B,และ R (อ้างอิง) สัญญาณความแตกต่างที่ให้การนับตําแหน่งสัมพันธ์ (A / B quadrature) และอ้างอิงหนึ่งต่อรอบ (R). เหล่านี้มีอยู่ในเคเบิลการตอบสนอง encoder เพิ่มเติมทั้งหมด
เส้นทางการสลับ C/D:คอนดักเตอร์ขนาด 4 × 0.22 มม. ขนสัญญาณ C และ D สัญญาณทางสาย ภาพความละเอียดต่ํากว่า สัญญาณไซนูโซอิดล ที่ครอบคลุมช่วงไฟฟ้าเต็มครั้งต่อคู่สตาร์มอเตอร์ แทนการหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนสัญญาณเหล่านี้ให้ข้อมูลการสลับที่จําเป็นในการกําหนดมุมไฟฟ้าเริ่มต้นของหมุนที่เริ่มต้นโดยไม่ต้องเซ็นเซอร์การสลับแยก.
ทําไม C / D สายสําคัญสําหรับเครื่องยนต์ servo synchronousเครื่องยนต์ซินครอน์สแบบแม่เหล็กถาวร ต้องการความรู้ที่แม่นยําเกี่ยวกับมุมไฟฟ้าของโรเตอร์ เพื่อสร้างทอร์คที่ถูกต้องจากวงจรพลังงานครั้งแรกการขับขี่ต้องดําเนินการ homing หรือขั้วการค้นหาลําดับที่ทุกการเริ่มต้นด้วยการสลับ C/D จากเครื่องปรับรหัส เครื่องขับเคลื่อนรู้มุมไฟฟ้าเริ่มต้นทันที
เครื่องยนต์ CNCแกนอาหารที่ขับเคลื่อนโดย SINAMICS S120 บนศูนย์แปรรูป, ศูนย์หมุน, และเครื่องบดโดยใช้เครื่องยนต์ servo SIMOTICS พร้อมเครื่องรหัสสาย C / D ที่เพิ่มเติม
การตั้งตําแหน่ง servo ไดนามิกสูง:หมุนเซอร์โวที่ต้องการทอร์คทันทีจากการเริ่มต้นโดยไม่มีลําดับการค้นหาเสา
การปรับปรุงเครื่อง CNC:คาเบิ้ลการตอบสนองเครื่องรหัสสํารองบนเครื่องที่มีมอเตอร์ SIMOTICS ซึ่งรวมถึงเครื่องรหัสสาย C/D ความยาว 10 เมตรครอบคลุมระยะทางการเดินสายเคเบิลขนาดกลาง
Q1: โมดูล SINAMICS ไหนเป็นอินเตอร์เฟซกับร่อง C/D Encoder ใน 6FX8002-2CA31?
SINAMICS S120 SMC20 Sensor Module เป็นอินเตอร์เฟซ SINAMICS ที่ประมวลผลสัญญาณโคเดอร์เพิ่มเติมด้วยร่องการสลับ C/Dเครื่องเชื่อม Sub-D ขนาด 25 ปินของ 6FX8002-2CA31-1BA0 ติดต่อกับซ็อคเกตการเข้าของ SMC20. The SMC20 uses the ABR signals for position counting and the C/D signals for initial commutation — confirm from the SINAMICS S120 hardware documentation that the SMC20 is the correct module for the specific motor encoder type.
Q2: ความแตกต่างระหว่าง 6FX8002-2CA31 (C/D track) และ 6FX8002-2CF02 (resolver) คืออะไร?
สายเคเบิลทั้งสองสายแบ่งปันช่วงกว้างภายนอกเดียวกันและสเปิคชัน MOTION-CONNECT 800PLUS แต่มีสัญญาณการตอบสนองที่แตกต่างกันอย่างพื้นฐาน6FX8002-2CA31 ขนสัญญาณโคเดอร์เพิ่ม (สี่เหลี่ยมดิจิตอล + C / D ซีนูโซอิดล) สําหรับมอเตอร์ที่มีโคเดอร์เพิ่มทางออทคิตรหรือแม่เหล็ก. 6FX8002-2CF02 ขนสัญญาณเรซูลเซอร์ (การตื่นเต้นและการตอบสนองแบบไซนูโซอิด AC) สําหรับมอเตอร์ที่มีตัวแปลงตําแหน่งเรซูลเซอร์ อุปกรณ์การตอบสนองของมอเตอร์กําหนดชนิดสายไฟที่ต้องการ
Q3: ขนาดของตัวนํา C/D 4×0.22mm2 มีความสัมพันธ์อย่างไรกับชนิดสัญญาณ?
สัญญาณสาย C/D เป็นความดันแบบซีนูโซอิดลอยความถี่ต่ํา โดยทั่วไปคือหลายวอลต์ในความถี่ที่สัดส่วนกับความเร็วของหม้อ แต่มีช่วงไฟฟ้าหนึ่งต่อคู่ขั้วคอนดักเตอร์ 22mm2 ให้ช่องตัดที่เพียงพอสําหรับระดับกระแสสัญญาณที่เกี่ยวข้อง. Individual shielding on these pairs (confirmed by the "C" designation) isolates the C/D signals from the higher-frequency ABR track signals in the same cable bundle — preventing high-frequency crosstalk from the encoder's ABR channels into the slower C/D channels.
Q4: 6FX8002-2CA31-1BA0 ต้องการระยะทางสายไฟฟ้าจากสายไฟไหม?
สายสัญญาณ Encoder และ Resolver ต้องถูกนําไปในส่วนของสายสัญญาณของสายไฟฟ้าแยกจากสายไฟฟ้าของมอเตอร์ Routing the 6FX8002-2CA31-1BA0 directly adjacent to a motor power cable introduces switching transient interference into the encoder signal conductors — potentially causing encoder counting errors or alarm conditions in the SINAMICS drive.ปฏิบัติตามแนวปฏิบัติการแยกสายไฟสายไฟฟ้าแบบมาตรฐาน: สายสัญญาณด้านหนึ่ง, สายไฟฟ้าด้านอื่น, แยกด้วยเครื่องแยก
