| สถานที่กำเนิด | สโลวาเกีย |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX5002-2EQ10-1BA0 |

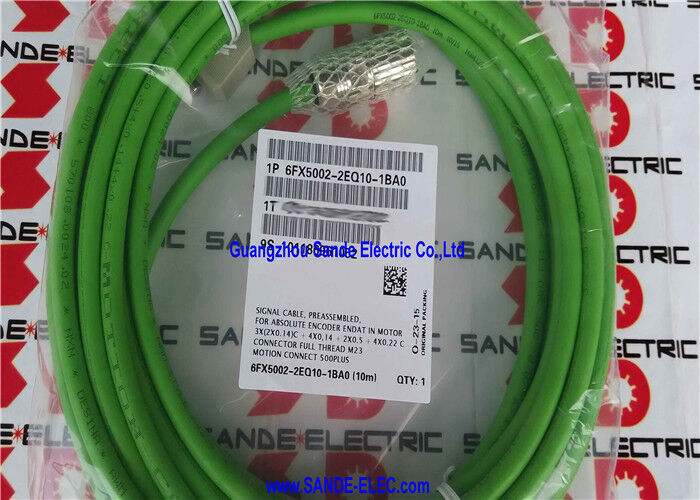

6FX5002-2EQ10-1BA0 เป็นสายสัญญาณตัวเข้ารหัสสัมบูรณ์ที่ประกอบไว้ล่วงหน้า 10 เมตรจากกลุ่มผลิตภัณฑ์ MOTION-CONNECT 500 ของ Siemens ซึ่งเป็นความยาวที่ใช้กันอย่างแพร่หลายที่สุดในประเภทสายเคเบิลนี้ ครอบคลุมระยะการวิ่งของสายเคเบิลแบบตู้ถึงมอเตอร์มาตรฐานส่วนใหญ่ในการใช้งานเซอร์โวทางอุตสาหกรรม ความยาว 10 ม. เหมาะกับการติดตั้งเครื่องมือกล CNC ทั่วไปและระบบอัตโนมัติทางอุตสาหกรรม โดยตู้ขับเคลื่อนอยู่ในตำแหน่งระยะห่างมาตรฐานจากแกนเครื่องจักร
จัดทำรายการอยู่ในตระกูลผลิตภัณฑ์ MC/HP - สายเคเบิล GMC (การควบคุมการเคลื่อนไหว / ประสิทธิภาพสูง, การควบคุมการเคลื่อนไหวทั่วไป) ของ Siemens โดย 6FX5002-2EQ10-1BA0 เป็นสายตัวเข้ารหัสที่ระบุสำหรับ SINAMICS S120 และระบบขับเคลื่อนที่เกี่ยวข้องโดยใช้เซอร์โวมอเตอร์ SIMOTICS ที่ติดตั้งตัวเข้ารหัสสัมบูรณ์ในการกำหนดค่าการกำหนดเส้นทางสายเคเบิลแบบคงที่
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 10ม |
| ตัวนำ | 3×(2×0.14มม.²) ซี + 4×0.14 + 2×0.5 + 4×0.23 |
| เส้นผ่านศูนย์กลางภายนอก | 9.9มม |
| ระดับแรงดันไฟฟ้า | 30V |
| ขั้วต่อ | M23 เกลียวเต็ม + Sub-D 25 พิน |
| ชุด | โมชั่นคอนเน็ค 500 |
| มาตรฐาน | UL/CSA, เดสิน่า |
| กลุ่มเคเบิล | MC/HP — สายเคเบิล GMC |
"MC/HP - Cables GMC" ระบุ 6FX5002-2EQ10-1BA0 ภายในกลุ่มผลิตภัณฑ์ Motion Control / เคเบิลประสิทธิภาพสูงของ Siemens สำหรับ General Motion Control:
เอ็มซี/เอชพี:การควบคุมการเคลื่อนไหว / ประสิทธิภาพสูง - หมวดหมู่สายเคเบิลสำหรับตัวเข้ารหัสระบบขับเคลื่อน SINAMICS และสายสัญญาณ
GMC (ระบบควบคุมการเคลื่อนไหวทั่วไป):ตระกูลย่อยของสายเคเบิลครอบคลุม SINAMICS S120, S110 และแพลตฟอร์มควบคุมการเคลื่อนไหวที่เกี่ยวข้อง ซึ่งครอบคลุมทั้งสายไฟและสายสัญญาณสำหรับระบบเคเบิลมอเตอร์ขับเคลื่อน SINAMICS เต็มรูปแบบ
ข้อเสนอแนะตำแหน่งแกนตรง SINAMICS S120:ศูนย์เครื่องจักรกลซีเอ็นซี เครื่องกลึง และเครื่องเจียรที่ใช้ SINAMICS S120 พร้อมมอเตอร์ SIMOTICS เข้ารหัสสัมบูรณ์ — ตำแหน่งแกนที่ไม่มีการกลับบ้านโดยตรงเมื่อเริ่มต้น
สภาพแวดล้อมการผลิตเครื่องมือเครื่อง CNC:สิ่งอำนวยความสะดวกด้านการผลิต CNC ซึ่งกำจัดรอบการกลับบ้านของแกนเริ่มต้นจะช่วยลดเวลาเครื่องจักรที่ไม่เกิดประสิทธิผล — แต่ละแกนที่มีการป้อนกลับของตัวเข้ารหัสสัมบูรณ์จะหลีกเลี่ยงการเคลื่อนที่อ้างอิงในทุกรอบกำลัง
การวางตำแหน่งเซอร์โวอัตโนมัติทางอุตสาหกรรม:การวางตำแหน่งเซอร์โวที่ควบคุมโดย SINAMICS ในการประกอบอัตโนมัติ การจัดการวัสดุ และระบบอัตโนมัติที่มีความแม่นยำ โดยที่การรักษาตำแหน่งที่แน่นอนผ่านเหตุการณ์การปิดเครื่อง ช่วยลดความยุ่งยากในการจัดการสถานะของตัวควบคุม
การปรับปรุงเครื่องมือเครื่องจักร:สายเคเบิลตัวเข้ารหัสสัมบูรณ์ทดแทนในเครื่องจักรที่อยู่ระหว่างการอัปเกรดไดรฟ์ SINAMICS หรือระบบตัวเข้ารหัส — ความยาว 10 ม. ครอบคลุมสายเคเบิลแกนเครื่องมือกล CNC มาตรฐานส่วนใหญ่
คำถามที่ 1: เหตุใดสายเคเบิลเข้ารหัส 6FX5002-2EQ10 จึงมีตัวนำไฟฟ้ามากกว่าสายเคเบิลรีโซลเวอร์
รีโซลเวอร์ (3 คู่สัญญาณ + แหล่งจ่าย = 8 ตัวนำ) เป็นอุปกรณ์อะนาล็อกที่ต้องการเพียงช่องกระตุ้นและช่องไซน์/โคไซน์ ตัวเข้ารหัสแบบสัมบูรณ์พร้อมอินเทอร์เฟซ EnDat คืออุปกรณ์ดิจิทัลที่สื่อสารโปรโตคอลแบบอนุกรม ซึ่งต้องใช้นาฬิกาเฉพาะ ข้อมูล และเปิดใช้งานคู่สัญญาณควบคู่ไปกับแทร็กอะนาล็อกความละเอียดสูงและการจ่ายตัวเข้ารหัส ฟังก์ชันเพิ่มเติมจำเป็นต้องมีตัวนำเพิ่มเติม ส่งผลให้สายเคเบิล EQ10 มีตัวนำ 16 ตัวนำ เทียบกับตัวนำ 12 ตัวในสายเข้ารหัสที่เรียบง่ายกว่า
คำถามที่ 2: 10m (6FX5002-2EQ10-1BA0) และ 15m (6FX5002-2EQ10-1BF0) แตกต่างกันอย่างไรในการใช้งาน?
สายเคเบิลทั้งสองมีข้อมูลจำเพาะเหมือนกัน — ตัวนำ เส้นผ่านศูนย์กลาง ขั้วต่อ และการปฏิบัติตามมาตรฐานเดียวกัน ความยาวมีความแตกต่างเพียงอย่างเดียว: 10 ม. สำหรับเส้นทางเคเบิลภายในระยะ 10 ม., 15 ม. สำหรับเส้นทางระหว่าง 10 ม. ถึง 15 ม. วัดเส้นทางเส้นทางจริงและเลือกความยาวที่เหมาะสม การใช้สายเคเบิลยาว 15 ม. โดยที่ 10 ม. ก็เพียงพอแล้ว จะสร้างสายเคเบิลส่วนเกินที่ต้องได้รับการจัดการในการติดตั้ง
คำถามที่ 3: ความยาวสายเคเบิลสูงสุดสำหรับการตอบสนองของตัวเข้ารหัส EnDat ในระบบ SINAMICS คือเท่าใด
เอกสาร SINAMICS S120 SMC20 ระบุความยาวสายเคเบิลตัวเข้ารหัสสูงสุดสำหรับตัวเข้ารหัสสัมบูรณ์ EnDat EnDat เป็นโปรโตคอลแบบซิงโครนัสนาฬิกา — สำหรับความยาวสายเคเบิลที่ยาวขึ้น ความล่าช้าของสายส่งและความจุของสายเคเบิลจะส่งผลต่อระยะขอบของไทม์มิ่ง Siemens ระบุความยาวสายเคเบิลสูงสุดเพื่อให้แน่ใจว่าการรับส่งข้อมูลมีความน่าเชื่อถือ ทั้งรุ่น 10 ม. และ 15 ม. อยู่ในข้อกำหนดความยาวสูงสุดทั่วไป ยืนยันอัตรานาฬิกา EnDat เฉพาะจากเอกสาร SMC20
คำถามที่ 4: 6FX5002-2EQ10-1BA0 เข้ากันได้กับตัวเข้ารหัสสัมบูรณ์ SSI และ EnDat หรือไม่
โครงสร้างสายเคเบิล 6FX5002-2EQ10 (จำนวนตัวนำ การชีลด์ และตัวเชื่อมต่อ) ได้รับการออกแบบมาสำหรับอินเทอร์เฟซตัวเข้ารหัสสัมบูรณ์ (EnDat) เฉพาะสำหรับมอเตอร์ SIMOTICS ที่มีตัวเข้ารหัสสัมบูรณ์ในตัว ตัวเข้ารหัส SSI ใช้โปรโตคอลอินเทอร์เฟซที่แตกต่างกันและอาจมีการกำหนดพินที่แตกต่างกัน — สายเคเบิล 2EQ10 ไม่สามารถใช้งานร่วมกับประเภทตัวเข้ารหัส SSI โดยอัตโนมัติ สำหรับการเชื่อมต่อตัวเข้ารหัส SSI ให้ยืนยันจากเอกสารประกอบอินเทอร์เฟซของตัวเข้ารหัสเฉพาะที่ใช้สายเคเบิลประเภท MOTION-CONNECT
