สายเคเบิลเซอร์โว
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FC5548-0BA05-1AF0 |

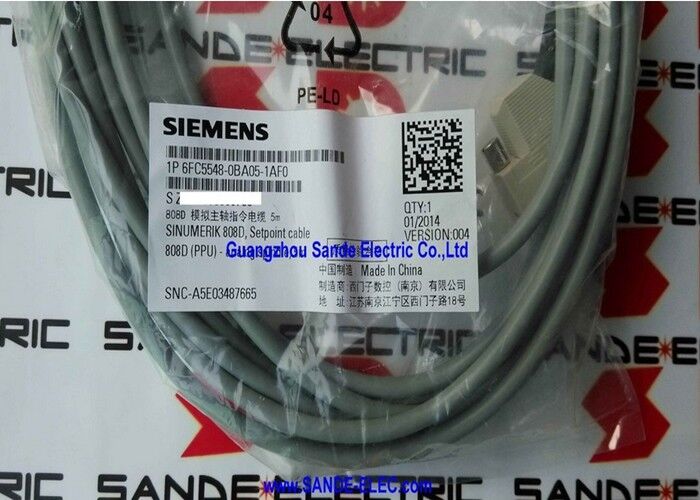

6FC5548-0BA05-1AF0 เป็นสายเคเบิลจุดกำหนดสปินเดิลยาว 5 เมตรสำหรับระบบ CNC SINUMERIK 808D ซึ่งเป็นสายเคเบิลแบบต่อปลายสายล่วงหน้าที่เชื่อมต่ออินเทอร์เฟซเอาต์พุตสปินเดิลอะนาล็อกของ PPU (หน่วยประมวลผลแผงควบคุม) กับยูนิตขับเคลื่อนสปินเดิล สายเคเบิลนี้ส่งสัญญาณอ้างอิงความเร็วแอนะล็อกและสัญญาณควบคุมที่สั่งการขับเคลื่อนสปินเดิล ทำให้เป็นส่วนประกอบสำคัญของลูปควบคุมความเร็วสปินเดิลในการติดตั้งเครื่องมือกล SINUMERIK 808D ทุกครั้ง
การกำหนดประเภทสายเคเบิล "BA05" ระบุว่าสิ่งนี้เป็นรูปแบบการเชื่อมต่อสปินเดิล ซึ่งแตกต่างจากสายเคเบิลจุดกำหนดแกนฟีด (BA00) ซึ่งเชื่อมต่อกับไดรฟ์ SINAMICS V60 สำหรับตำแหน่งแกนควบคุม
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6FC5548-0BA05-1AF0 |
| ความยาว | 5ม |
| ระบบ | ซินูเมริก 808D |
| การเชื่อมต่อ | สปินเดิลอะนาล็อก PPU → สปินเดิลไดรฟ์ |
| ไดรฟ์ที่เข้ากันได้ | อินเวอร์เตอร์ Siemens / ไดรฟ์บุคคลที่สามพร้อมอินพุตแบบอะนาล็อก |
| ชุด | MOTION-CONNECT สำหรับ 808D |
สายเคเบิลจุดตั้งค่าสปินเดิลเชื่อมต่ออินเทอร์เฟซสปินเดิลแบบอะนาล็อกของ SINUMERIK 808D PPU กับอินพุตคำสั่งแบบอะนาล็อกของสปินเดิลไดรฟ์:
จุดตั้งค่าความเร็วอนาล็อก ±10V:CNC PPU เอาท์พุตแรงดันไฟฟ้าอะนาล็อก ±10V ตามสัดส่วนความเร็วของสปินเดิลที่ได้รับคำสั่ง — แรงดันไฟฟ้าบวกสำหรับการหมุนไปข้างหน้า และลบสำหรับการหมุนย้อนกลับ นี่เป็นสัญญาณคำสั่งความเร็วหลักไปยังสปินเดิลคอนเวอร์เตอร์
เปิดใช้งานและเรียกใช้สัญญาณ:สัญญาณดิจิตอลจาก CNC ไปยังไดรฟ์ — เปิดใช้งานสปินเดิล (สิทธิ์สำหรับไดรฟ์ในการทำงาน) คำสั่งทิศทาง (ตามเข็มนาฬิกา/ทวนเข็มนาฬิกา) และสัญญาณควบคุมอื่นๆ ที่ประสานสถานะสปินเดิล CNC กับสถานะแอมพลิฟายเออร์ของไดรฟ์
สถานะไดรฟ์และสัญญาณความผิดปกติ:ส่งสัญญาณส่งคืนจากสปินเดิลไดรฟ์ไปยัง PPU — ไดรฟ์พร้อม ความผิดปกติของไดรฟ์ และสัญญาณถึงความเร็วที่ CNC ตรวจสอบเพื่อยืนยันการทำงานของสปินเดิลที่ถูกต้อง และเรียกใช้การแจ้งเตือนเกี่ยวกับความผิดปกติของไดรฟ์
เครื่องกลึง CNC (เครื่องกลึง):เครื่องกลึง CNC ที่ติดตั้ง SINUMERIK 808D พร้อมสปินเดิลหลักที่ควบคุมด้วยสปินเดิลคอนเวอร์เตอร์ — สายเคเบิลเซ็ตพอยต์ให้คำสั่งความเร็วจาก PPU การหมุน 808D ไปยังสปินเดิลไดรฟ์
เครื่องกัดซีเอ็นซี:เครื่องกัดแนวตั้งและแนวนอนที่มี PPU กัด SINUMERIK 808D ควบคุมมอเตอร์สปินเดิลผ่านอินเวอร์เตอร์
การปรับปรุงเครื่องมือเครื่องจักร:เครื่องมือกลที่มีอยู่ซึ่งมีสปินเดิลไดรฟ์เชิงฟังก์ชันได้รับการติดตั้งเพิ่มเติมกับตัวควบคุม CNC SINUMERIK 808D — อินเทอร์เฟซสปินเดิลแบบอะนาล็อกและสายเคเบิลนี้รักษาความเข้ากันได้กับอินพุตคำสั่งแบบอะนาล็อกของสปินเดิลไดรฟ์ดั้งเดิม
การฝึกอบรมเครื่องจักร CNC:ศูนย์การศึกษาและฝึกอบรมวิชาชีพที่ใช้ SINUMERIK 808D เป็นเครื่อง CNC ฝึกอบรม โดยทั่วไปแล้วจะเป็นเครื่องกลึงหรือกัดแบบธรรมดาซึ่งมีอินเทอร์เฟซสปินเดิลแบบอะนาล็อกเพียงพอ
คำถามที่ 1: สายเคเบิลแกนป้อน BA05 และสายเคเบิลแกนป้อน BA00 สำหรับ SINUMERIK 808D แตกต่างกันอย่างไร
6FC5548-0BA05 เชื่อมต่ออินเทอร์เฟซสปินเดิลแบบอะนาล็อกของ PPU เข้ากับไดรฟ์สปินเดิลที่มีอินพุตแบบอะนาล็อก (เซ็ตพอยต์ความเร็ว ±10V) 6FC5548-0BA00 เชื่อมต่อ PPU กับโมดูลพลังงานที่ควบคุม SINAMICS V60 CPM60.1 สำหรับแกนป้อนเซอร์โว ทั้งสองสายเป็นสายเคเบิลเซ็ตพอยต์สำหรับระบบ 808D เดียวกัน แต่ให้บริการไดรฟ์ประเภทต่างๆ และการเชื่อมต่อทางกายภาพที่แตกต่างกันบน PPU
คำถามที่ 2: 6FC5548-0BA05-1AF0 สามารถใช้ได้กับอินเวอร์เตอร์ยี่ห้อใดก็ได้ หรือเฉพาะ Siemens เท่านั้น?
สายเคเบิลนี้ได้รับการออกแบบสำหรับอินเวอร์เตอร์หรือไดรฟ์ใดๆ ที่มีอินพุตอ้างอิงความเร็วอนาล็อกมาตรฐาน ±10V ซึ่งเป็นมาตรฐานอุตสาหกรรมสากล อินเวอร์เตอร์ของ Siemens (MICROMASTER, SINAMICS G) และอินเวอร์เตอร์ของบริษัทอื่นจากผู้ผลิตทุกรายยอมรับมาตรฐานอินพุตนี้ ยืนยันว่าไดรฟ์สปินเดิลเป้าหมายยอมรับอินพุตอะนาล็อก ±10V และตรวจสอบความเข้ากันได้ของตัวเชื่อมต่อ/ขั้วต่อจากเอกสารประกอบการเดินสายของไดรฟ์
คำถามที่ 3: สายเคเบิลเซ็ตพอยต์ของสปินเดิลส่งสัญญาณอะไรนอกเหนือจากการอ้างอิงความเร็ว ±10V
นอกเหนือจากการอ้างอิงความเร็วอะนาล็อก ±10V แล้ว สายเคเบิลจุดตั้งค่าสปินเดิลยังส่งสัญญาณการเปิดใช้งานแบบดิจิทัลและสัญญาณทิศทาง (จาก PPU ไปยังไดรฟ์) และสัญญาณตอบรับซึ่งรวมถึงไดรฟ์พร้อม สถานะความผิดปกติ และเอาต์พุตที่เข้าถึงความเร็ว (จากไดรฟ์ไปยัง PPU) การกำหนดสัญญาณที่แน่นอนระบุไว้ในคู่มือการเชื่อมต่อ SINUMERIK 808D — ตรวจสอบการเดินสายอินเทอร์เฟซของสปินเดิลไดรฟ์กับเอกสารประกอบ 808D เสมอ เพื่อการกำหนดสัญญาณที่ถูกต้องที่แผงขั้วต่อของชุดขับ
คำถามที่ 4: สายเคเบิลต่อปลายทั้งสองด้านล่วงหน้าสำหรับการติดตั้ง SINUMERIK 808D หรือไม่
ปลาย PPU ของ 6FC5548-0BA05 ได้รับการต่อปลายไว้ล่วงหน้าด้วยตัวเชื่อมต่อที่เชื่อมต่อโดยตรงกับซ็อกเก็ตอินเทอร์เฟซสปินเดิลของ 808D PPU — การติดตั้งปลั๊กอินโดยตรง ปลายของสปินเดิลไดรฟ์เข้าปลายด้วยขั้วต่อหรือลีดลอยที่เหมาะสมสำหรับเชื่อมต่อกับเทอร์มินัล I/O แบบอะนาล็อกและดิจิทัลของไดรฟ์ ตรวจสอบรูปแบบการยกเลิกปลายไดรฟ์จากเอกสารประกอบของผลิตภัณฑ์ก่อนการติดตั้ง
