| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FC5548-0BA00-1AF0 |

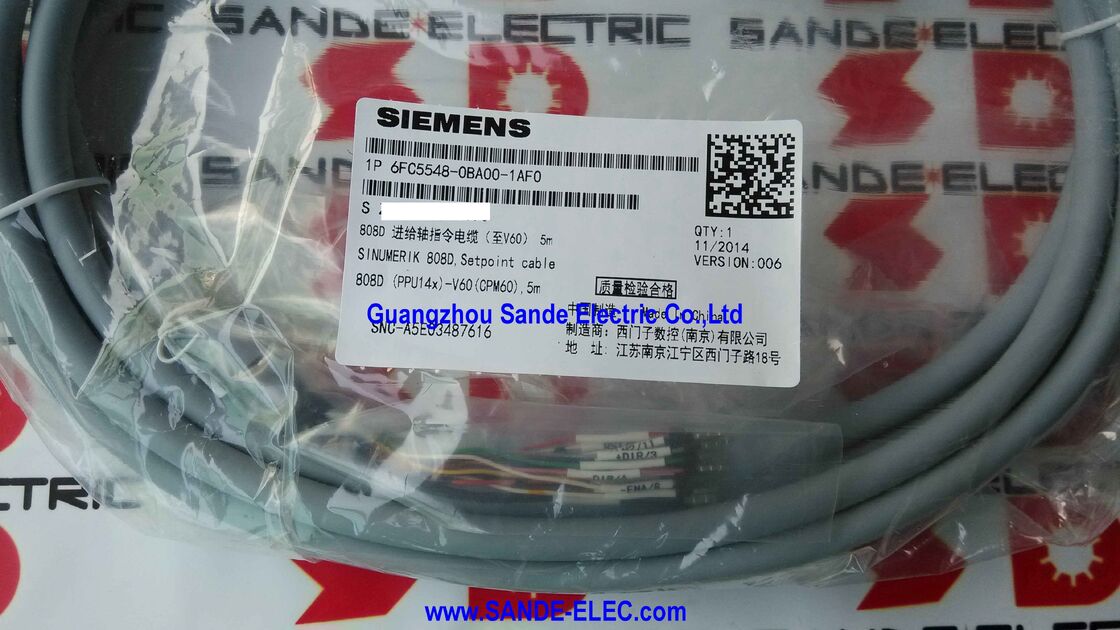

6FC5548-0BA00-1AF0 เป็นสายเคเบิลจุดกำหนดแกนฟีดยาว 5 เมตรที่เชื่อมต่อ SINUMERIK 808D PPU14X (หน่วยประมวลผลแผงควบคุม รุ่น 14x) กับโมดูลกำลังควบคุม SINAMICS V60 CPM60.1 ซึ่งเป็นชุดขับเคลื่อนสำหรับแกนป้อนเซอร์โว CNC ของเครื่องมือกล สายเคเบิลนี้สร้างลิงก์คำสั่งและฟีดแบ็กระหว่างสมองซีเอ็นซี 808D และเซอร์โวไดรฟ์ V60 ช่วยให้สามารถควบคุมตำแหน่งวงปิดของแกนกลึง การกัด และการเจียรได้
อินเทอร์เฟซ PPU14X-to-CPM60.1 คือการเชื่อมต่อฮาร์ดแวร์ขั้นพื้นฐานในเครื่องมือกล SINUMERIK 808D ทุกเครื่องที่สร้างขึ้นรอบๆ แพลตฟอร์มเซอร์โว SINAMICS V60 หากไม่มีสายเคเบิลเซ็ตพอยต์ จะไม่มีการสื่อสารคำสั่งระหว่าง CNC และไดรฟ์
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6FC5548-0BA00-1AF0 |
| ความยาว | 5ม |
| ระบบ | ซินูเมริก 808D |
| คอนโทรลเลอร์ | หน่วยประมวลผลแผง PPU14X |
| โมดูลไดรฟ์ | ซินามิกส์ V60 CPM60.1 |
| ชุด | MOTION-CONNECT สำหรับ 808D |
6FC5548-0BA00-1AF0 ครอบครองตำแหน่งที่กำหนดไว้ในการเชื่อมต่อระบบ 808D:
การกำหนดค่าเครื่องกลึง:เครื่องกลึง CNC แบบสองแกนต้องใช้สายเคเบิลเซ็ตพอยต์สองเส้น (หนึ่งเส้นต่อแกน — X และ Z) บวกกับสายเคเบิลเซ็ตพอยต์ของสปินเดิล 6FC5548-0BA00-1AF0 แต่ละตัวเชื่อมต่อเอาต์พุตแกน PPU14X หนึ่งตัวเข้ากับโมดูลไดรฟ์ CPM60.1 หนึ่งตัว
การกำหนดค่าเครื่องกัด:เครื่องกัด CNC แบบสามแกนต้องใช้สายเคเบิลจุดกำหนดสามเส้น (X, Y, Z) บวกกับการเชื่อมต่อสปินเดิล สายเคเบิลแต่ละเส้นเชื่อมต่อแกนของมันอย่างอิสระ
สถาปัตยกรรมแบบรวมของ 808D — PPU เดี่ยว, V60 CPM60.1 แต่ละตัวต่อแกน, สายเคเบิลตั้งค่า MOTION-CONNECT — ได้รับการออกแบบมาเพื่อการทดสอบการใช้งานที่ไม่ซับซ้อน: สายเคเบิลแต่ละเส้นมีการต่อสายไว้ล่วงหน้าสำหรับการเชื่อมต่อปลั๊กโดยตรงระหว่าง PPU และส่วนประกอบ V60 ที่ตรงกัน
เครื่องกลึง SINUMERIK 808D:เครื่องกลึง CNC ที่ใช้ตัวขับเคลื่อน SINAMICS V60 สำหรับแกน X (สไลด์ขวาง) และแกน Z (แคร่) — แต่ละแกนต้องใช้สายเคเบิลกำหนดจุด 6FC5548-0BA00-1AF0 หนึ่งเส้น
เครื่องกัด SINUMERIK 808D:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC พร้อมแกน X, Y, Z ที่ขับเคลื่อนด้วย SINAMICS V60 โดยใช้สายเคเบิลประเภทเดียวกันต่อแกน
การผลิตเครื่องจักร CNC OEM:ผู้ผลิตเครื่องมือกลสร้างเครื่องจักร SINUMERIK 808D ใหม่ — สายเคเบิลจุดกำหนดเป็นส่วนประกอบ BOM มาตรฐานสำหรับเครื่องจักรทุกเครื่องที่มีตัวควบคุม PPU14X
การบำรุงรักษาระบบขับเคลื่อน 808D:สายเคเบิลเซ็ตพอยต์ทดแทนสำหรับเครื่อง SINUMERIK 808D ที่ติดตั้ง — เมื่อสายเคเบิลเดิมเกิดข้อผิดพลาดหรือเสียหายระหว่างการบำรุงรักษา
คำถามที่ 1: เครื่องมือกล SINUMERIK 808D ต้องใช้สายเคเบิล 6FC5548-0BA00-1AF0 จำนวนเท่าใด
สายเคเบิลหนึ่งเส้นต่อแกนป้อน CNC — เครื่องกลึง 2 แกนต้องใช้สองเส้น เครื่องกัด 3 แกนต้องใช้สามเส้น สายเคเบิลแต่ละเส้นเชื่อมต่อเอาต์พุตแกน PPU14X หนึ่งตัวเข้ากับโมดูลไดรฟ์ SINAMICS V60 CPM60.1 หนึ่งตัว ค่าเซ็ตพอยต์ของสปินเดิล (6FC5548-0BA05) เป็นสายเคเบิลแยกต่างหากที่สั่งซื้อเพิ่มเติมหากเครื่องจักรมีตัวขับเคลื่อนสปินเดิล CNC
คำถามที่ 2: จะเกิดอะไรขึ้นกับการควบคุมตำแหน่งแกนหากสายเคเบิลเซ็ตพอยต์ 6FC5548-0BA00-1AF0 ล้มเหลว
สายเคเบิลเซ็ตพอยต์ที่ล้มเหลวจะทำให้พาธคำสั่งความเร็วระหว่าง PPU และไดรฟ์ V60 ขาด แกนที่ได้รับผลกระทบสูญเสียการควบคุมความเร็ว — SINUMERIK 808D สร้างการแจ้งเตือนข้อผิดพลาดในการสื่อสารของไดรฟ์สำหรับแกนนั้น และแกนจะไม่ตอบสนองต่อคำสั่งตำแหน่ง เครื่องจักรจะเริ่มต้นการหยุดแบบปลอดภัย (เซอร์โวเปิดใช้งานการถอดในทุกแกน) เพื่อป้องกันการเคลื่อนไหวที่ไม่สามารถควบคุมได้
คำถามที่ 3: 6FC5548-0BA00-1AF0 เข้ากันได้กับ SINAMICS V70 หรือ V60 เท่านั้น
ซีรี่ส์ 6FC5548-0BA00 ได้รับการระบุไว้สำหรับ SINAMICS V60 CPM60.1 - ตระกูลไดรฟ์แกนฟีด 808D ดั้งเดิม SINAMICS V70 (ระบบขับเคลื่อนตัวต่อที่ใช้กับ SINUMERIK 808D ADVANCED) ใช้สายเคเบิลเซ็ตพอยต์ประเภทอื่น (ซีรีส์ 6FC5548-0BA20) ยืนยันว่ามีการติดตั้งแท่นไดรฟ์ใดก่อนสั่งซื้อสายเคเบิลทดแทน
คำถามที่ 4: มีข้อควรระวังอะไรบ้างเมื่อเปลี่ยน 6FC5548-0BA00-1AF0 บนเครื่องที่ใช้งานอยู่
ต้องปิดไดรฟ์ 808D PPU และ V60 โดยสมบูรณ์ก่อนที่จะถอดหรือเชื่อมต่อสายเคเบิลเซ็ตพอยต์อีกครั้ง ขั้วต่ออินเทอร์เฟซมีทั้งแรงดันไฟฟ้าของสัญญาณและกำลังลอจิก การเชื่อมต่อหรือการตัดการเชื่อมต่อภายใต้กระแสไฟอาจทำให้วงจรอินเทอร์เฟซแกนของ PPU หรือระยะอินพุตของ V60 เสียหายได้ ปิดระบบ ปล่อยให้ตัวเก็บประจุคายประจุ จากนั้นเปลี่ยนสายเคเบิลก่อนเปิดเครื่องสำรองและตรวจสอบฟังก์ชันแกน
