| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | AB |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 1747-UIC |

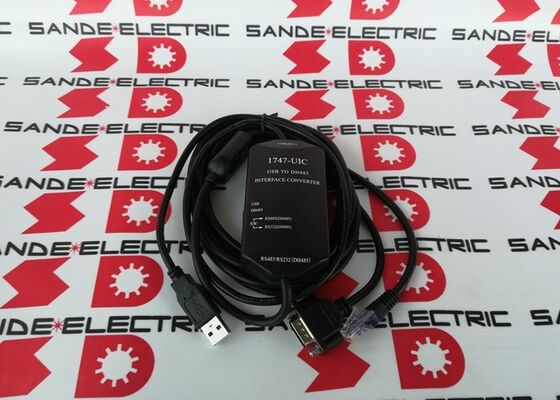

1747-UIC เป็นเครื่องแปลงอินเตอร์เฟซ USB เป็น DH-485 สําหรับแพลตฟอร์ม PLC SLC 500 ซีรีย์ ที่ให้การเชื่อมต่อ USB ที่ทันสมัยกับเครือข่ายอุตสาหกรรม DH-485มันเชื่อมต่อพอร์ต USB ของคอมพิวเตอร์แล็ปท็อปหรือคอมพิวเตอร์เดสก์ต็อปกับ SLC 500 ที่ติดตั้ง DH-485, ป้ายผู้ประกอบการ PanelView และตัวแยกเครือข่าย, ทําให้สามารถเขียนโปรแกรม, ติดตามและแลกเปลี่ยนข้อมูลโดยไม่ต้องการพอร์ตลําดับ RS-232 ที่เป็นรุ่นเดิม
เมื่อคอมพิวเตอร์ส่วนตัวเปลี่ยนไปจากพอร์ตลําดับ RS-232 การขึ้นอยู่กับ RS-232 ของเครือข่าย DH-485 กลายเป็นอุปสรรคเชิงปฏิบัติการสําหรับวิศวกรสนาม1747-UIC แก้ปัญหานี้โดยการแปล USB เป็น DH-485 อย่างโปร่งใส.
| ปริมาตร | มูลค่า |
|---|---|
| ความเร็วในการโอน USB | 12 Mbps |
| DH-485 Baud Rate อัตราการใช้ | 19.2 Kbps |
| DH-485 สนาม | 2 (สวิตช์เลือกได้) |
| ท่าเรือที่ 1 | RJ-45 สําหรับ SLC 500, 5/01, 5/02, 5/03 |
| ท่าเรือ 2 | RS-232 DB9 สําหรับช่อง 0 ในวันที่ 5/03+ และที่เกี่ยวข้อง |
| การแยกตัว | 500V DC (USB power to DH-485 ทั่วไป) |
| พลัง | เครื่องใช้พลังงาน USB < 100 mA |
| ตัวชี้วัด LED | 3 (พลังงาน, USB, DH-485) |
| อุณหภูมิการทํางาน | 0°60°C |
| ความยาวของสาย | 12 นิ้ว (สายเชื่อม USB) |
1747-UIC ให้ตัวเลือก DH-485 ที่สามารถเลือกเปลี่ยนได้สองตัว:
สายพาน RJ-45 (DH-485):สายพานหลักสําหรับการเชื่อมต่อตรงกับ SLC 500 5/01, 5/02 และ 5/03 ช่อง CPU DH-485 โดยใช้สายโปรแกรม SLC 500 RJ-45 มาตรฐานยังเชื่อมต่อกับตัวแยก 1747-AIC และ Terminal PanelView ด้วยพอร์ต DH-485.
พอร์ต RS-232 DB9สําหรับเชื่อมต่อกับ SLC 5/03 ช่อง 0 และ CPU ระดับสูงกว่า, ตัวแยก 1761-NET-AIC, เครื่องควบคุมชุด 1761, CompactLogix, FlexLogix, ControlLogix และ Terminal PanelView พร้อมอินเตอร์เฟซ RS-232 DH-485
เครื่องสลับตัวเลือกเปลี่ยนระหว่างสองชนิดพอร์ตนี้ พอร์ตที่ใช้งานถูกยืนยันโดยการแสดงสถานะ LED
การเขียนโปรแกรมและการติดตาม PLC SLC 500:การเชื่อมต่อคอมพิวเตอร์โปรแกรมที่ใช้โปรแกรม PLC ที่ใช้ได้กับ CPU SLC 500 5/01, 5/02, 5/03 เพื่อการอัพโหลดโปรแกรม, การดาวน์โหลด, การติดตามออนไลน์ และการวินิจฉัยความผิดพลาด
การตั้งค่า Terminal PanelView:การอัพโหลดและดาวน์โหลดแอพลิเคชั่น HMI ไปยัง Terminal ของผู้ใช้งาน PanelView ที่เชื่อมต่อกับเครือข่าย DH-485
การวินิจฉัยเครือข่าย:การค้นหาในเครือข่าย DH-485 เพื่อระบุหน่วยเชื่อมต่อ ตรวจสอบสถานะการสื่อสาร และวินิจฉัยความผิดพลาดของเครือข่าย โดยใช้ RSLinx หรือเครื่องมือวินิจฉัยเครือข่ายที่เข้ากันได้
การค้นหาข้อมูลประวัติศาสตร์:การเชื่อมต่อกับเครื่องควบคุม SLC 500 สําหรับการเรียกเก็บข้อมูลบันทึกข้อมูล, การดาวน์โหลดบันทึกการผลิต และการรวบรวมข้อมูลการบํารุงรักษาในอํานวยความสะดวกที่ไม่มีพื้นฐานเครือข่ายถาวร ไปยังแผ่นควบคุม
การบูรณาการระบบขับเคลื่อนและการขับเคลื่อน:การเข้าถึงระบบ ControlLogix และ CompactLogix ผ่านพอร์ต RS-232 DB9 สําหรับการเปิดใช้งาน, ปรับปริมาตร, และการสืบสวนความผิดพลาดในระบบที่มีตัวเลือกการสื่อสาร DH-485
Q1: พอร์ต DH-485 บน 1747-UIC ใช้สําหรับ CPU SLC 500 แบบไหน?
สายพาน RJ-45 เชื่อมต่อกับ CPU SLC 500 5/01, 5/02, และ 5/03 ผ่านสายการเขียนโปรแกรม SLC มาตรฐานไปยังซ็อต DH-485 RJ-45 บน CPU สายพาน RS-232 DB9 เชื่อมต่อกับ SLC 5/03 ช่อง 0 (และ 5/04),5/05 CPUs), AIC + isolators และ 1761-series controllers เลือกพอร์ตและสายไฟที่ถูกต้องสําหรับอุปกรณ์ที่ต้องการใช้
Q2: 1747-UIC ทํางานกับระบบปฏิบัติการ Windows ปัจจุบันหรือไม่?
1747-UIC ใช้ไดรเวอร์ที่ติดตั้งที่เข้ากันได้กับโปรโตคอลการสื่อสาร DH-485 ในรุ่นปัจจุบันของโปรแกรม PLC อุตสาหกรรมยืนยันความสอดคล้องของไดรเวอร์กับ Windows ที่ติดตั้งจากเอกสารรวมกับ 1747-UICความสอดคล้องของ Windows 10 และ 11 ถูกยืนยันโดยผู้ใช้งานส่วนใหญ่ที่มีการติดตั้งไดรเวอร์ปัจจุบัน
คําถามที่ 3: 1747-UIC สามารถเชื่อมต่อกับอุปกรณ์ DH-485 มากกว่า 1 อุปกรณ์พร้อมกันได้หรือไม่?
ไม่ หน่วย 1747-UIC รองรับการเชื่อมต่อ DH-485 ที่มีอัตราการทํางานเพียงครั้งเดียว สามารถสื่อสารกับหลายหน่วยในเครือข่าย DH-485 เดียวได้เรียงลําดับ (เครือข่ายเองรองรับได้ถึง 32 หน่วย)แต่มีแค่คอมพิวเตอร์เดียว/1747-UIC เชื่อมต่อที่ทํางานในเวลาเดียวกัน. เครื่องแปลงหนึ่งเครื่องต่อคอมพิวเตอร์ เป็นการตั้งค่าที่รองรับสูงสุด
คําถามที่ 4: ไลด์สามตัวบน 1747-UIC แสดงว่าอะไร?
LED 1 (พลังงาน): สีเขียวเมื่อตัวแปลงได้รับพลังงาน USB และทํางานปกติ LED 2 (กิจกรรม USB): แสงส่องระหว่างการถ่ายทอดข้อมูล USB ระหว่างคอมพิวเตอร์และตัวแปลงLED 3 (กิจกรรม DH-485): แสงสว่างระหว่างการสื่อสาร DH-485 บนท่าทางที่ใช้งาน ไม่มีกิจกรรมบน LED 3 เมื่อการเชื่อมต่อ DH-485 คาดหมายแสดงให้เห็นถึงการไม่ตรงกันของสายไฟ, สายเคเบิล, หรือโปรโตคอล
Q5: สามารถใช้ 1747-UIC โดยไม่ต้องใช้โปรแกรม RSLinx ได้หรือไม่?
1747-UIC สื่อสารโดยใช้รหัส RSLinx DF1 RS-232 Full-Duplex ราฟฟอร์ ราฟฟอร์ที่ติดตั้งที่เข้ากันได้กับโปรโตคอล DH-485 มาตรฐานRSLinx หรือแพลตฟอร์มการสื่อสารอุตสาหกรรมที่เหมาะสมจําเป็นสําหรับโปรแกรมซอฟต์แวร์ที่จะสื่อสารผ่าน 1747-UIC ไปยัง PLC หรือเทอร์มินัลเป้าหมาย. การทํางานโดยตรงโดยไม่มีคนขับ ไม่สนับสนุน
