สายเคเบิลเซอร์โว
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX5002-5DS11-1AF0 |

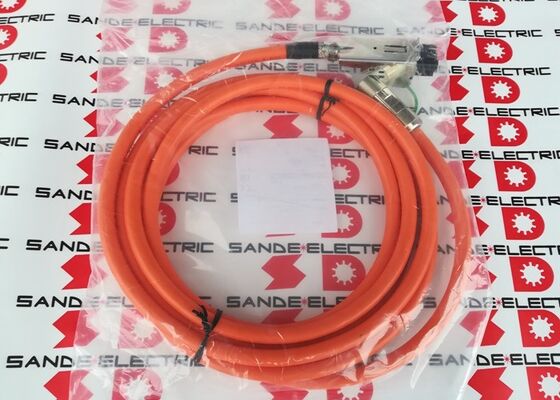

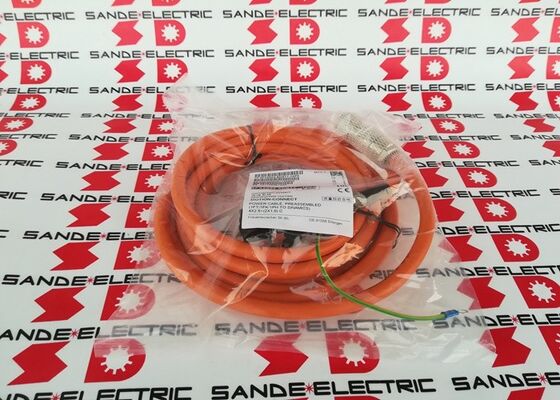

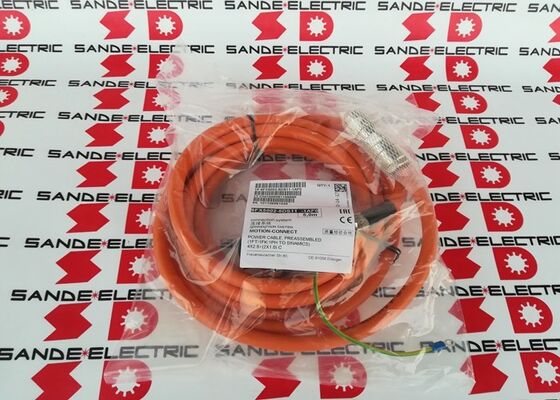

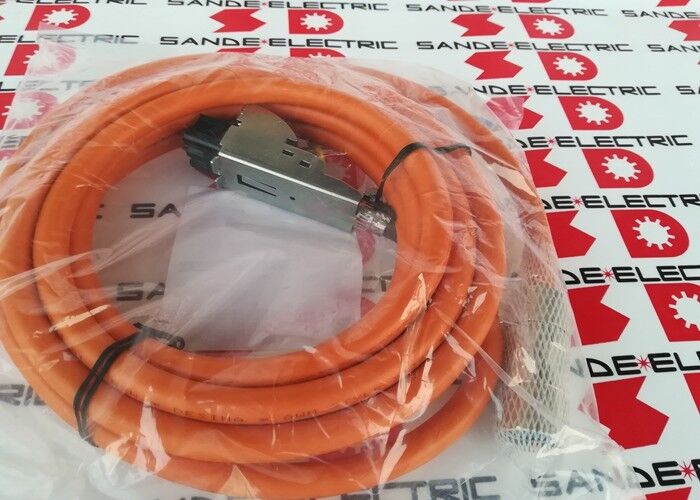

6FX5002-5DS11-1AF0 เป็นส่วนหนึ่งของกลุ่มสายเคเบิล MOTION-CONNECT ที่ประกอบไว้ล่วงหน้าของ Siemens ซึ่งเป็นสายไฟของมอเตอร์ที่สิ้นสุดจากโรงงานสำหรับระบบเซอร์โวไดรฟ์ SINAMICS รุ่นนี้คือสายไฟ Basic Line: ออกแบบมาสำหรับการใช้งานแบบคงที่และเคลื่อนที่ช้าๆ โดยที่สายเคเบิลไม่มีการหมุนเวียนแบบงออย่างต่อเนื่อง
การประกอบล่วงหน้าที่โรงงานช่วยลดขั้นตอนการเชื่อมต่อที่ไซต์งาน — ปลายทั้งสองด้านได้รับการติดตั้ง ทดสอบ และพร้อมสำหรับการติดตั้งอย่างถูกต้อง การออกแบบ DESINA (การติดตั้งแบบกระจายอำนาจสำหรับระบบอัตโนมัติ) ช่วยให้มั่นใจได้ถึงความเข้ากันได้ทางกลไกและทางไฟฟ้าที่เป็นมาตรฐานในเซอร์โวมอเตอร์และไดรฟ์ของ Siemens ที่ใช้อินเทอร์เฟซ DESINA
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 5ม |
| ตัวนำ | 4×2.5มม.² |
| เส้นผ่านศูนย์กลางภายนอก | 13.1มม |
| คอนเนคเตอร์ (ด้านมอเตอร์) | ตรง M40 |
| คอนเนคเตอร์ (ด้านไดรฟ์) | ขั้วต่อปลั๊กอิน |
| เสื้อคลุมชั้นนอก | พีวีซีทน |
| ออกแบบ | เดสิน่า |
| ชุด | MOTION-CONNECT สายพื้นฐาน |
6FX5002-5DS11-1AF0 ใช้เปลือกนอก PVC ที่ทนทาน — ข้อกำหนด Basic Line สำหรับการเดินสายเคเบิลในท่อสายเคเบิล การเดินสายไฟ หรือการติดตั้งแบบตายตัวในตู้ควบคุม:
การติดตั้งแบบคงที่:สายเคเบิลที่เดินจากตู้ขับเคลื่อนไปยังมอเตอร์โดยไม่มีการเคลื่อนไหวหลังการติดตั้ง — ตำแหน่งเครื่องจักรคงที่ มอเตอร์ที่ติดตั้งที่โครงฐาน และการจัดเตรียมไดรฟ์แบบอยู่กับที่
แอปพลิเคชันที่เคลื่อนไหวช้า:การใช้งานที่มีการเปลี่ยนตำแหน่งสายเคเบิลเป็นครั้งคราว เช่น ในระหว่างการบำรุงรักษาหรือการกำหนดค่าเครื่องจักรใหม่ แต่ไม่ได้ผ่านวงจรการงออย่างต่อเนื่องในการทำงาน แตกต่างจากสายเคเบิล "Dynamic Line" ที่ยืดหยุ่นซึ่งออกแบบมาเพื่อการเคลื่อนตัวของรางสายเคเบิลอย่างต่อเนื่อง
เสื้อคลุม PVC ทน:เปลือกด้านนอกทนทานต่อน้ำมัน สารหล่อเย็น และการเสียดสีทางกลที่พบในสภาพแวดล้อมของเครื่องมือกลและระบบอัตโนมัติทางอุตสาหกรรม ช่วยให้ยืดอายุการใช้งานในสภาวะแวดล้อมที่รุนแรงของพื้นที่การผลิตได้
ระบบขับเคลื่อน SINAMICS:SINAMICS S110, S120 และการเชื่อมต่อกำลังมอเตอร์ตระกูลไดรฟ์ที่เกี่ยวข้องจากเซอร์โวแอมพลิฟายเออร์ไปยังมอเตอร์ SIMOTICS
แกนเซอร์โวเครื่องมือเครื่อง CNC:การเดินสายไฟเซอร์โวมอเตอร์แกนหลักและแกนในแมชชีนนิ่งเซ็นเตอร์ เครื่องกลึง และเครื่องเจียรที่ควบคุมโดย SINUMERIK
การวางตำแหน่งระบบอัตโนมัติทางอุตสาหกรรม:การเดินสายไฟมอเตอร์เซอร์โวไดรฟ์สำหรับระบบกำหนดตำแหน่ง อุปกรณ์ขนย้าย และเครื่องประกอบอัตโนมัติ
เครื่องจักรบรรจุภัณฑ์:การเชื่อมต่อกำลังของเซอร์โวมอเตอร์ในระบบขับเคลื่อนเซอร์โวของบรรจุภัณฑ์ การบรรจุ และเครื่องติดฉลาก
คำถามที่ 1: สายเคเบิล MOTION-CONNECT Basic Line และ Dynamic Line แตกต่างกันอย่างไร
สายเคเบิล Basic Line (รวมถึง 6FX5002-5DS11-1AF0) ใช้เปลือกหุ้มด้านนอก PVC ที่ทนทาน เหมาะสำหรับการติดตั้งแบบคงที่หรือเคลื่อนที่ช้าๆ — การกำหนดเส้นทางคงที่ในการเดินสายเคเบิลหรือการเปลี่ยนตำแหน่งเป็นครั้งคราว สายเคเบิล Dynamic Line ใช้ส่วนหุ้มด้านนอกที่ยืดหยุ่นเป็นพิเศษ (โดยทั่วไปจะใช้ PUR) ซึ่งได้รับการจัดอันดับสำหรับการงอรางสายเคเบิลแบบต่อเนื่อง (ลากโซ่) — วงจรการโค้งงอนับแสนครั้ง เลือก Basic Line สำหรับการติดตั้งแบบคงที่ Dynamic Line สำหรับการใช้งานสายเคเบิลที่เคลื่อนที่อย่างต่อเนื่อง
คำถามที่ 2: มอเตอร์และไดรฟ์ใดบ้างที่ 6FX5002-5DS11-1AF0 เข้ากันได้กับ?
ประเภทสายเคเบิล 6FX5002-5DS11 พร้อมขั้วต่อ M40 เชื่อมต่อกับเซอร์โวมอเตอร์ SIMOTICS โดยใช้อินเทอร์เฟซขั้วต่อสายไฟ M40 DESINA ยืนยันความเข้ากันได้จากแค็ตตาล็อกสายเคเบิล Siemens MOTION-CONNECT สำหรับประเภทมอเตอร์เฉพาะ (1FT7, 1FK7 หรือซีรีส์อื่น ๆ ) และชุดไดรฟ์ SINAMICS — ตัวเชื่อมต่อด้านไดรฟ์ตรงกับรูปแบบเอาต์พุตโมดูลพลังงาน SINAMICS เฉพาะ
คำถามที่ 3: 6FX5002-5DS11-1AF0 สามารถใช้กับรางเคเบิล (ลากโซ่) ได้หรือไม่?
ไม่ — ข้อกำหนดพื้นฐานของ 6FX5002-5DS11 Basic Line มีไว้สำหรับการใช้งานแบบคงที่และเคลื่อนที่ช้าๆ เท่านั้น สำหรับการใช้งานรางเคเบิล จำเป็นต้องใช้สายเคเบิลที่มีข้อกำหนด Dynamic Line (พิกัดสำหรับการปั่นจักรยานแบบโค้งงออย่างต่อเนื่อง) การใช้สายเคเบิล Basic Line ในรางเคเบิลที่เคลื่อนที่อย่างต่อเนื่องจะทำให้สายเคเบิลเสียหายก่อนเวลาอันควรเนื่องจากความล้า
คำถามที่ 4: มาตรฐาน DESINA สำหรับสายเคเบิลเซอร์โวมอเตอร์คืออะไร
DESINA (การติดตั้งแบบกระจายอำนาจสำหรับระบบอัตโนมัติ) เป็นความคิดริเริ่มด้านมาตรฐานที่นำโดย Siemens สำหรับอินเทอร์เฟซสายเคเบิลเซอร์โวไดรฟ์ โดยกำหนดขนาดตัวเชื่อมต่อที่เป็นมาตรฐาน การกำหนดพิน และโครงสร้างสายเคเบิลเพื่อให้สามารถสับเปลี่ยนระหว่างรุ่นไดรฟ์และมอเตอร์ได้ สายเคเบิล MOTION-CONNECT ของ Siemens ทั้งหมดเป็นไปตามมาตรฐาน DESINA ทำให้มั่นใจได้ว่าอินเทอร์เฟซของสายเคเบิลมอเตอร์และไดรฟ์มีความสอดคล้องกันทางกลไกและทางไฟฟ้าในทุกรุ่นของผลิตภัณฑ์
