| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX5002-2CG00-1AG0 |

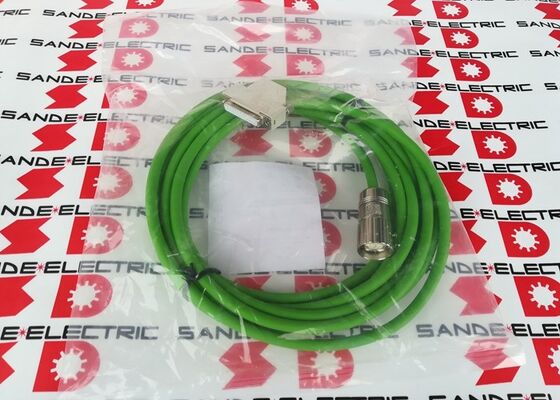

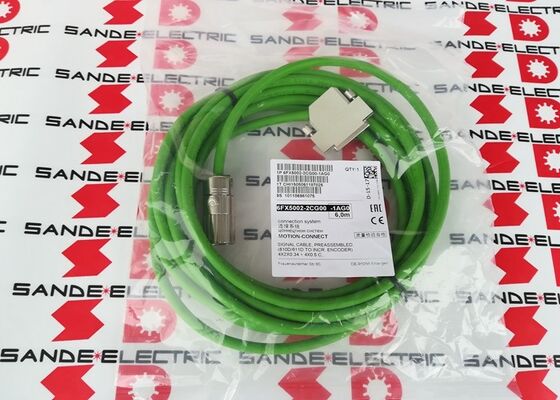

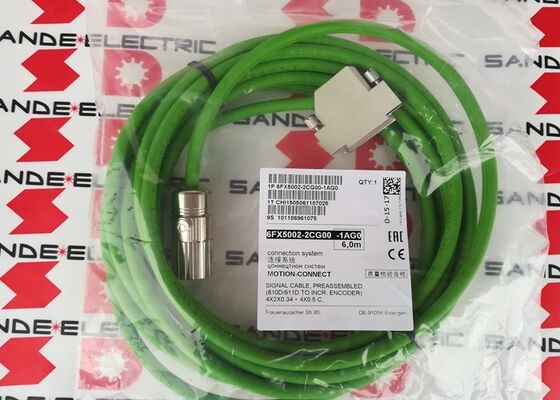

6FX5002-2CG00-1AG0 เป็นสายสัญญาณที่ประกอบไว้ล่วงหน้าของ Siemens สำหรับเชื่อมต่อวงจรตัวเข้ารหัส (ป้อนกลับ) จากตัวควบคุม CNC SINUMERIK 810D หรือเซอร์โวไดรฟ์ SIMODRIVE 611D เข้ากับตัวเข้ารหัสส่วนเพิ่มของเซอร์โวมอเตอร์ ที่ระยะ 7 ม. จะทำหน้าที่รักษาระยะห่างของสายเคเบิลขนาดกลางระหว่างตู้ขับเคลื่อนและตำแหน่งการติดตั้งมอเตอร์
สายสัญญาณตัวเข้ารหัสจะส่งข้อมูลป้อนกลับของตัวเข้ารหัสส่วนเพิ่มซึ่งไดรฟ์ใช้เพื่อกำหนดความเร็วของมอเตอร์และตำแหน่งของโรเตอร์ ซึ่งเป็นการป้อนกลับแบบเรียลไทม์ที่ต่อเนื่องซึ่งช่วยให้สามารถควบคุมเซอร์โวแบบวงปิดได้ ความสมบูรณ์ของสัญญาณในสายเคเบิลนี้เป็นสิ่งสำคัญ: การต่อสัญญาณรบกวน อิมพีแดนซ์ไม่ตรงกัน หรือความต้านทานหน้าสัมผัสในวงจรตัวเข้ารหัสจะลดความแม่นยำของระบบเซอร์โวโดยตรง และอาจทำให้เกิดข้อผิดพลาดของไดรฟ์ได้
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 7ม |
| ตัวนำ | 4×2×0.34มม.² + 4×0.5มม.² |
| เส้นผ่านศูนย์กลางภายนอก | 9.3มม |
| ออกแบบ | เดสิน่า |
| ชุด | โมชั่นคอนเน็ค 500 |
| มาตรฐาน | UL/CSA |
| แอปพลิเคชัน | 810D/611D เป็นตัวเข้ารหัสแบบเพิ่มหน่วย |
การกำหนดค่าตัวนำขนาด 4×2×0.34 มม.² + 4×0.5 มม.² ได้รับการออกแบบมาเพื่อประเภทสัญญาณเฉพาะในการเชื่อมต่อตัวเข้ารหัสส่วนเพิ่ม:
4 คู่ตีเกลียว ที่ 0.34 มม.²:ตัวนำสัญญาณตัวเข้ารหัสหลัก — ซึ่งมีคู่สัญญาณส่วนต่าง A, A*, B, B* (A และ A-bar, B และ B-bar) โครงสร้างคู่บิดเกลียวจะยกเลิกสัญญาณรบกวนในโหมดทั่วไป โดยรักษาความสมบูรณ์ของสัญญาณตัวเข้ารหัสในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าใกล้กับเซอร์โวไดรฟ์
ตัวนำไฟฟ้า 4 ตัวที่ขนาด 0.5 มม.²:ตัวนำเสริมสำหรับแหล่งจ่ายไฟตัวเข้ารหัส พัลส์อ้างอิง (Z) และการเชื่อมต่อชีลด์สายเคเบิล — ฟังก์ชั่นที่รองรับนอกเหนือจากคู่สัญญาณส่วนเพิ่มหลัก
โล่โดยรวม:โครงสร้างสายเคเบิล DESINA ประกอบด้วยตะแกรงโดยรวม — ต่อสายดินที่ปลายไดรฟ์เพื่อเบี่ยงเบนสัญญาณรบกวนที่เกิดขึ้นไปจากตัวนำสัญญาณตัวเข้ารหัส
เครื่องมือเครื่อง CNC SINUMERIK 810D:เครื่องแมชชีนนิ่งเซ็นเตอร์ เครื่องกลึง และเครื่องเจียรที่ใช้แพลตฟอร์มขับเคลื่อน 810D/611D — สายเคเบิลนี้เชื่อมต่อตัวเข้ารหัสส่วนเพิ่มของมอเตอร์แต่ละตัวเข้ากับโมดูลขับเคลื่อน 611D
การติดตั้งเซอร์โว SIMODRIVE 611D:การติดตั้งเครื่องมือกลใดๆ ที่ติดตั้ง 611D โดยใช้มอเตอร์ตัวเข้ารหัสส่วนเพิ่มที่ต้องใช้สายเคเบิลตัวเข้ารหัสประเภท CG00 ระหว่างชุดขับเคลื่อนและมอเตอร์
การปรับปรุงเครื่องจักร:เครื่องมือกลรุ่นเก่าที่ได้รับการปรับปรุงหรือบำรุงรักษา — 6FX5002-2CG00-1AG0 มีสายเคเบิลที่ประกอบไว้ล่วงหน้าที่ถูกต้องสำหรับการซ่อมแซมระบบขับเคลื่อนโดยไม่ต้องประกอบภาคสนาม
คำถามที่ 1: อะไรคือความแตกต่างระหว่าง 6FX5002-2CG00 และ 6FX5002-2CA12 ในสายสัญญาณตัวเข้ารหัส?
6FX5002-2CG00 ใช้สำหรับระบบขับเคลื่อน 810D/611D ที่มีตัวเข้ารหัสส่วนเพิ่มโดยใช้อินเทอร์เฟซตัวเชื่อมต่อ CG00 6FX5002-2CA12 ใช้สำหรับประเภทตัวเข้ารหัส HTL และ TTL ที่มีการกำหนดค่าตัวเชื่อมต่อที่แตกต่างกัน ทั้งสองมีการตอบสนองของตัวเข้ารหัสที่เพิ่มขึ้น แต่สำหรับรูปแบบตัวเชื่อมต่อตัวเข้ารหัสและประเภทอินเทอร์เฟซของไดรฟ์ที่แตกต่างกัน ตรวจสอบประเภทตัวเข้ารหัสเฉพาะและตัวเชื่อมต่อไดรฟ์จากเอกสารระบบ SINUMERIK หรือ SIMODRIVE ก่อนที่จะเลือกประเภทสายตัวเข้ารหัส
คำถามที่ 2: ความยาวสายเคเบิลสูงสุดสำหรับสัญญาณตัวเข้ารหัสส่วนเพิ่มในระบบ SINUMERIK 810D คือเท่าใด
ความยาวสายเคเบิลตัวเข้ารหัสสูงสุดขึ้นอยู่กับระบบขับเคลื่อนและประเภทของตัวเข้ารหัส เอกสาร 811D/611D ระบุความยาวสายเคเบิลสูงสุดเพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณ โดยทั่วไปจะอยู่ในช่วง 25–50 ม. สำหรับตัวเข้ารหัสแบบเพิ่มส่วนมาตรฐาน ขึ้นอยู่กับความถี่ของสัญญาณตัวเข้ารหัสและความจุของสายเคเบิล ความยาว 7 ม. ของ 6FX5002-2CG00-1AG0 อยู่ภายในขีดจำกัดความยาวสายเคเบิลสูงสุดโดยทั่วไป เพื่อการวิ่งที่ยาวนานขึ้น ให้ยืนยันความยาวสูงสุดจากคู่มือทางเทคนิค SIMODRIVE 611D
คำถามที่ 3: 6FX5002-2CG00-1AG0 เป็นไปตามข้อกำหนด UL/CSA สำหรับการติดตั้งในอเมริกาเหนือหรือไม่
ใช่ — การกำหนด UL/CSA ในข้อมูลจำเพาะของสายเคเบิลยืนยันการปฏิบัติตามมาตรฐาน UL (Underwriters Laboratories) และ CSA (Canadian Standards Association) การปฏิบัติตามข้อกำหนดนี้จำเป็นสำหรับเครื่องมือกลและอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมที่ติดตั้งในโรงงานในอเมริกาเหนือภายใต้ข้อกำหนดด้านรหัสไฟฟ้าของ NEC และ CSA การปฏิบัติตามข้อกำหนด UL/CSA ช่วยให้การอนุมัติการติดตั้งเครื่องจักร SINAMICS/SINUMERIK ง่ายขึ้นโดยผู้ตรวจสอบที่ได้รับการรับรอง
คำถามที่ 4: 6FX5002-2CG00-1AG0 สามารถใช้กับรางเคเบิลแบบต่อเนื่อง (ลากโซ่) ได้หรือไม่
สายเคเบิล 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line ได้รับการออกแบบมาเพื่อการติดตั้งแบบคงที่หรือแบบเคลื่อนที่ช้าๆ โดยไม่มีการงอรางสายเคเบิลอย่างต่อเนื่อง สำหรับการใช้งานที่ต้องใช้รางสายเคเบิลอย่างต่อเนื่องกับสายเคเบิลป้อนกลับของตัวเข้ารหัส ให้ใช้ MOTION-CONNECT 800 Dynamic Line ที่เทียบเท่ากัน ซึ่งได้รับการจัดอันดับสำหรับจำนวนรอบการงอที่ต้องการโดยการใช้งานรางสายเคเบิลเฉพาะ
