| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX5002-2CF02-1AF0 |

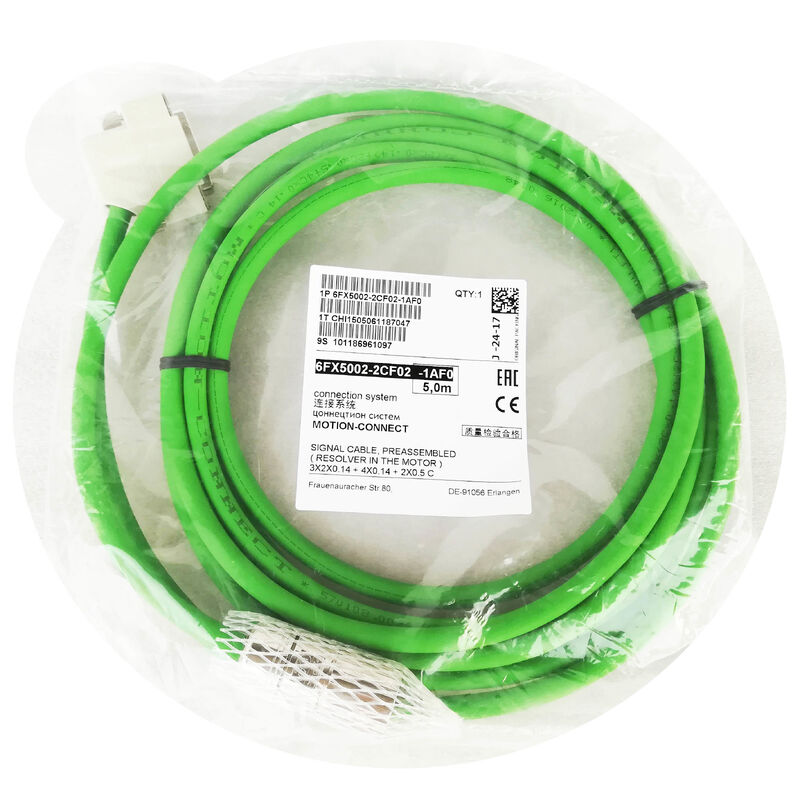

6FX5002-2CF02-1AF0 เป็นสายสัญญาณหุ้มฉนวนสำเร็จรูป (PREFAB) จากกลุ่มผลิตภัณฑ์ 6FX5002 MOTION-CONNECT ของ Siemens ซึ่งจัดเป็นสายสัญญาณหุ้มฉนวนมาตรฐาน (STD) สำหรับการใช้งานไดรฟ์ควบคุมการเคลื่อนไหว ความยาว 5 ม. (ส่วนต่อท้าย 1AF0) ครอบคลุมสายเคเบิลระยะกลางที่วิ่งจากโมดูลไดรฟ์เซอร์โวไปยังมอเตอร์
ภายในระบบการสั่งซื้อสายเคเบิลของ Siemens การกำหนด MC/HP - CABLES GMC ระบุว่าสิ่งนี้เป็นส่วนหนึ่งของสายเคเบิล Motion Control / High Performance สำหรับ GMC (General Motion Control) ซึ่งเป็นกลุ่มผลิตภัณฑ์ที่ให้บริการ SINAMICS S120, S110 และระบบขับเคลื่อนที่เกี่ยวข้องพร้อมเซอร์โวมอเตอร์ SIMOTICS
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6FX5002-2CF02-1AF0 |
| พิมพ์ | สายสัญญาณ (สำเร็จรูป) |
| ความยาว | 5ม |
| การก่อสร้าง | รูปแบบสำเร็จรูป, ป้องกัน, มาตรฐาน |
| กลุ่มเคเบิล | MC/HP — สายเคเบิล GMC |
| แอปพลิเคชัน | ไดรฟ์ควบคุมการเคลื่อนไหว |
| ชุด | 6FX5002 MOTION-CONNECT |
"PREFAB" ยืนยันว่า 6FX5002-2CF02-1AF0 มาถึงแบบประกอบล่วงหน้าอย่างสมบูรณ์โดยมีขั้วต่อติดตั้งไว้ที่ปลายทั้งสองข้างแล้ว:
คุณภาพที่สม่ำเสมอ:ขั้วต่อที่ติดตั้งมาจากโรงงานได้รับการประกอบและทดสอบภายใต้สภาวะที่ได้รับการควบคุม โดยจะขจัดความแปรปรวนของชุดขั้วต่อภาคสนาม ซึ่งการจีบที่ไม่ถูกต้อง การสิ้นสุดการป้องกันที่ไม่เพียงพอ หรือตัวนำที่เดินผิดทางอาจทำให้ประสิทธิภาพของสัญญาณลดลง
การติดตั้งทันที:ไม่ต้องใช้เครื่องมือสำหรับประกอบขั้วต่อที่ตัวเครื่อง สายเคเบิลมาถึงพร้อมเสียบ — ลดเวลาการทดสอบการทำงานของเครื่องจักรและการหยุดทำงานของการบำรุงรักษา
การประกอบที่เป็นไปตามการรับประกัน:การทดสอบการใช้งานระบบไดรฟ์ SINAMICS ในการกำหนดค่าการรับประกัน โดยทั่วไปจะระบุการใช้สายเคเบิลที่ประกอบไว้ล่วงหน้าของ Siemens MOTION-CONNECT — เพื่อให้มั่นใจว่าอินเทอร์เฟซของสายเคเบิลไดรฟ์-มอเตอร์ตรงตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ของ Siemens
ระบบขับเคลื่อนเซอร์โว SINAMICS:การเดินสายเคเบิลป้อนกลับตัวเข้ารหัสมอเตอร์สำหรับระบบขับเคลื่อน SINAMICS S120 และ S110 ที่เชื่อมต่อกับเซอร์โวมอเตอร์ SIMOTICS ซึ่งเป็นแพลตฟอร์มขับเคลื่อนหลักสำหรับการควบคุมการเคลื่อนไหวของ Siemens ในเครื่องมือกลและระบบอัตโนมัติทางอุตสาหกรรม
เครื่องมือเครื่อง CNC SINUMERIK:สายสัญญาณสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ CNC, เครื่องเทิร์นเซ็นเตอร์, เครื่องเจียร และอุปกรณ์การแมชชีนนิ่งเซ็นเตอร์หลายแกนโดยใช้ CNC และระบบขับเคลื่อนของ Siemens
แกนหมุนของเครื่องมือกลและตัวขับเคลื่อนแกน:ทั้งฟีดแบ็คตัวเข้ารหัสสปินเดิลหลักและฟีดแบ็คตัวเข้ารหัสเซอร์โวแกนสำหรับแมชชีนนิ่งเซ็นเตอร์และเทิร์นเซ็นเตอร์
เครื่องจักรบรรจุภัณฑ์และแปรรูป:ระบบเซอร์โวไดรฟ์ SINAMICS สำหรับการจัดการราง การติดฉลาก การพับ การบรรจุ และเครื่องซีล
อินทราโลจิสติกส์และการขนถ่ายวัสดุ:ระบบสายพานลำเลียงที่ควบคุมโดย SINAMICS อุปกรณ์คัดแยก และระบบจัดเก็บอัตโนมัติที่ต้องใช้สายเคเบิลป้อนกลับของตัวเข้ารหัสเซอร์โว
การพิมพ์และการประมวลผลกระดาษ:ระบบขับเคลื่อนแกนการพิมพ์ที่ควบคุมด้วยเซอร์โว การจัดการม้วนกระดาษ และระบบควบคุมแรงของราง
คำถามที่ 1: 6FX5002-2CF02 เชื่อมต่อกับตัวเข้ารหัสประเภทใด
การกำหนด CF02 ภายในช่วงสายสัญญาณ 6FX5002-2 สอดคล้องกับประเภทตัวเชื่อมต่อตัวเข้ารหัสเฉพาะสำหรับรีโซลเวอร์ในมอเตอร์ (AH20) หรือระบบป้อนกลับที่คล้ายกันในมอเตอร์ SIMOTICS ยืนยันอินเทอร์เฟซตัวเข้ารหัสที่แน่นอนจากเครื่องมือกำหนดค่าสายเคเบิล MOTION-CONNECT ของ Siemens หรือตารางการเลือกสายเคเบิลในคู่มือการทดสอบการใช้งาน SINAMICS S120 - ข้อมูลจำเพาะ 6FX5002-2CF02 ฉบับสมบูรณ์จะระบุการกำหนดพินของตัวเชื่อมต่อและประเภทตัวเข้ารหัส/มอเตอร์ที่เข้ากันได้
คำถามที่ 2: 6FX5002-2CF02-1AF0 และ 6FX5002-2CF02-1AG0 มีความสัมพันธ์กันอย่างไร?
ข้อแตกต่างเพียงอย่างเดียวคือความยาวสายเคเบิล — 1AF0 = 5m; 1AG0 = 7ม. รายละเอียดการก่อสร้างอื่นๆ ทั้งหมด (ประเภทตัวเชื่อมต่อ การกำหนดค่าตัวนำ การชีลด์ ฝาครอบด้านนอก) เหมือนกัน เลือกส่วนต่อท้ายความยาวที่ถูกต้องตามระยะทางเดินสายเคเบิลจริงจากตัวขับไปยังมอเตอร์ โดยบวกค่าเผื่อการกำหนดเส้นทางที่เหมาะสม
คำถามที่ 3: 6FX5002-2CF02-1AF0 มีคุณสมบัติเหมาะสมสำหรับใช้ในการติดตั้งการรับประกัน SINAMICS S120 หรือไม่
สายเคเบิล Siemens MOTION-CONNECT เป็นระบบสายเคเบิลที่ระบุสำหรับการเชื่อมต่อมอเตอร์ขับเคลื่อน SINAMICS S120 การใช้สายเคเบิลสำเร็จรูป 6FX5002 MOTION-CONNECT ช่วยให้มั่นใจได้ว่า EMC สอดคล้องกับการติดตั้งที่ได้รับการรับรองของระบบ SINAMICS S120 ซึ่งต้องใช้สายเคเบิลที่มีฉนวนหุ้มและปลายสายอย่างถูกต้องเพื่อให้เป็นไปตามข้อกำหนดเครื่องหมาย CE สำหรับเครื่องจักร ยืนยันจากคู่มือการติดตั้งฮาร์ดแวร์ SINAMICS S120 สำหรับชุดสายเคเบิลและไดรฟ์เฉพาะ
คำถามที่ 4: 6FX5002-2CF02-1AF0 สามารถขยายได้หรือไม่หาก 5 ม. ไม่เพียงพอ?
ไม่แนะนำให้ขยายสายสัญญาณสำเร็จรูปโดยตรงโดยการเพิ่มความยาวสายเคเบิลเพิ่มเติมในเส้นทางสัญญาณ เนื่องจากจะทำให้มีขั้วต่อและข้อต่อสายเคเบิลเพิ่มเติมที่เพิ่มความต้านทาน เพิ่มจุดรับสัญญาณรบกวน และอาจแนะนำการเปลี่ยนเฟสในเส้นทางสัญญาณตัวเข้ารหัส หากจำเป็นต้องใช้สายเคเบิลที่ยาวกว่านี้ ให้สั่งซื้อความยาวที่มีอยู่ถัดไป (6FX5002-2CF02-1AG0 = 7 ม. หรือความยาวที่ยาวกว่านั้น) เป็นสายเคเบิลที่สมบูรณ์ โดยแทนที่สายเคเบิล 5 ม. ทั้งหมด
