สายเคเบิลเซอร์โว
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6FX2002-5DA31-1AK0 |

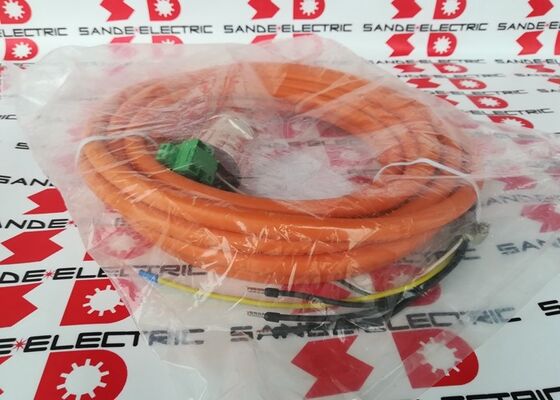

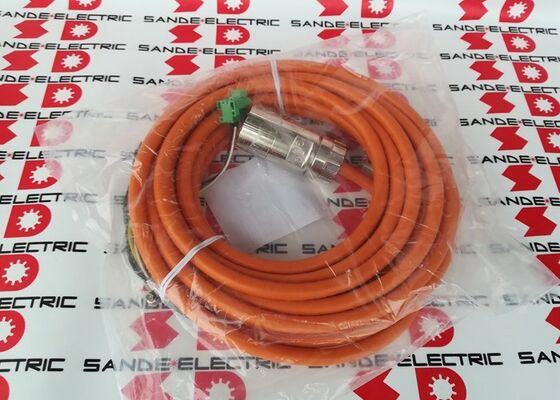

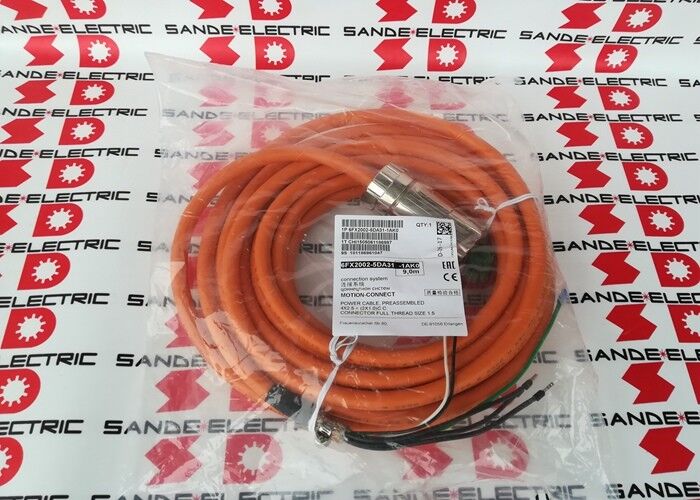

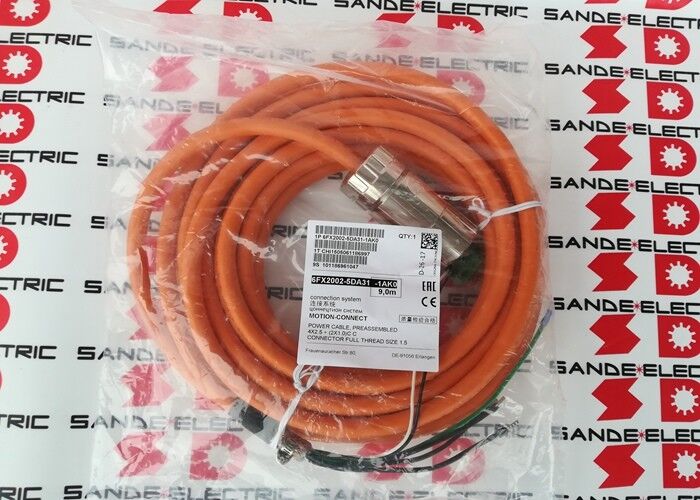

6FX2002-5DA31-1AK0 เป็นสายผสมที่ประกอบกันล่วงหน้าที่บรรทุกทั้งสายไฟฟ้ามอเตอร์เซอร์โวและสายไฟฟ้ามอเตอร์เบรคไฟฟ้าในชั้นนอกเดียวสําหรับ SIMODRIVE 1FT6 เซอร์โมอเตอร์ที่มีเบรคยึดไฟฟ้าแม่เหล็กอินเทกรีต, สายเคเบิลเดียวนี้จะแทนที่ที่ต้องการสายไฟฟ้าและสายเบรคแยกแยกและลดจํานวนของพับในกล่องแยกมอเตอร์ให้น้อยที่สุด.
ซีรี่ย์ 6FX2002 เป็นสายเคเบิล Siemens MOTION-CONNECT รุ่นแรกที่ประกอบขึ้นล่วงหน้า และถูกออกแบบโดยเฉพาะสําหรับ SIMODRIVE 611 servo drive และ 1FT6 servo motor platform
| ปริมาตร | มูลค่า |
|---|---|
| ความยาว | 12 เมตร |
| สายไฟฟ้า | 4 × 2.5 มิลลิเมตร |
| สายไฟเบรค | 2×1.0mm2 |
| ขนาดของเครื่องเชื่อม | 1.5 |
| ปราง | โดยรวม |
| ประเภท | การติดตาม (เชื่อมต่อกับสายไฟฟ้า) |
| ซีรี่ย์ | โมชั่น 6FX2002 |
| การใช้งาน | SIMODRIVE 1FT6 |
เครื่องนําพลังงานมอเตอร์ (4 × 2.5mm2):สามเฟสสายนําและหนึ่งดินป้องกัน √ การอํานวยความสะดวกของมอเตอร์ครบวงจรสําหรับการทํางาน servo motor สามเฟส
สายไฟเบรค (2×1.0mm2):วงจรไฟฟ้าแบบ DC สําหรับเบรคยึดไฟฟ้าแม่เหล็กของมอเตอร์ เบรคภายในของมอเตอร์ 1FT6 ปล่อยเมื่อแรงดันแบบ DC ถูกใช้ และเปิดใหม่โดยอัตโนมัติเมื่อการตัดพลังงานให้การล็อคแกนที่ปลอดภัยจากความล้มเหลว โดยไม่ต้องใช้วงจรเบรคภายนอกเพิ่มเติม.
การรวมงานของสายไฟทั้งสองสายได้กําจัดความจําเป็นในการนําสายไฟเบรคแยกแยกไปติดกับสายไฟฟ้าและลดเวลาการติดตั้งเมื่อเทียบกับระบบเคเบิลแยก.
SINUMERIK CNC เครื่องมือหมุน:การขับเคลื่อนแกนเซอร์โวทั้งหมดโดยใช้การรวม SIMODRIVE 611/1FT6 บนศูนย์แปรรูป, ศูนย์หมุน, เครื่องบด, และเครื่องมือ CNC อื่น ๆ
การตั้งตําแหน่งอัตโนมัติอุตสาหกรรมระบบการตั้งตําแหน่ง servo โดยใช้เครื่องขยายเสียง SIMODRIVE 611 และมอเตอร์ 1FT6 ระบบ gantry เครื่องถ่ายทอดเส้นตรง และตารางตั้งตําแหน่งแม่นยํา
การจัดการและหุ่นยนต์:อุปกรณ์การจัดการที่ใช้ SIMODRIVE โดยประเภทสายลากรองรับการเคลื่อนที่แกน
Q1: ทําไมขนาดของสายเชื่อมจึงสําคัญสําหรับสาย 6FX2002-5DA31?
ขนาดของตัวเชื่อม (1.5 ในกรณีนี้) ตรงกับขนาดของตัวเชื่อมมอเตอร์และตัวเชื่อมขับเคลื่อน5, 2, 3...) ขนาดของพานที่ไม่ถูกต้อง จะไม่จับคู่ด้วยกลกับพานพลังงานของมอเตอร์ ไม่ว่าจะเป็นรายละเอียดไฟฟ้ายืนยันจากป้ายชื่อมอเตอร์หรือเอกสารทางเทคนิคว่าขนาดของเครื่องเชื่อม 1.5 ได้กําหนดไว้สําหรับมอเตอร์ 1FT6 ที่ถูกเชื่อมต่อ
Q2: 6FX2002-5DA31-1AK0 สามารถใช้ในระบบติดตั้งสายเคเบิลสแตตติก (คง) และสายเคเบิลรอกได้หรือไม่?
ครับ ราคาต่อรองสายไฟฟ้าแบบ trailing cable เหมาะสําหรับการติดตั้งแบบสแตตติกเสมอ (สายไฟฟ้าเกินความต้องการในการใช้งานแบบสแตตติก)สายเคเบิลชนิดสแตติกไม่ควรใช้ในสายเคเบิลที่เคลื่อนไหวต่อเนื่องสําหรับการติดตั้งแบบสแตตติก ทั้งแบบสแตตติกและแบบสแตตติกและแบบสแตตติกเป็นสิ่งที่ยอมรับได้ สําหรับสายไฟฟ้าสายเคเบิล มีเพียงแบบสแตตติกเท่านั้นที่เหมาะสม
Q3: ตัวนําเบรค (2×1.0mm2) มีขนาดเท่าไรในแง่ของกระแสไฟฟ้า?
คอนดักเตอร์ขนาด 2×1.0mm2 ส่งไฟฟ้าไฟฟ้าของเครื่องยนต์ หมุนเบรคยึด โดยทั่วไปต้องการ 0.5 ถึง 1.5A DC ที่ 24V เพื่อปล่อยเบรค0mm2 ต้นตัดตรงกับกระแสเบรคต่ํานี้.วงจรเบรคใช้แหล่งไฟฟ้า 24V DC ที่แยกกัน ไม่ใช่แหล่งไฟฟ้ามอเตอร์
คําถามที่ 4: การเชื่อมต่อของสายสาย 6FX2002 กับสายสายสาย 6FX5002 ใหม่กว่านั้นเป็นอย่างไร?
6FX2002 เป็นสายเคเบิล MOTION-CONNECT รุ่นแรกที่ออกแบบสําหรับ SIMODRIVE 611 และระบบขับขี่เก่ากว่า 6FX5002 เป็นรุ่นหลังที่ออกแบบสําหรับ SINAMICS S120 และเครื่องขับขี่ใหม่กว่าทั้งคู่ใช้มาตรฐานเครื่องเชื่อม DESINA, แต่รายละเอียดอินเตอร์เฟซของเครื่องเชื่อมและรายละเอียดของสายไฟฟ้าอาจแตกต่างกันระหว่างรุ่นมักยืนยันชุดสายไฟฟ้าที่ถูกต้องจากเอกสารการติดตั้งของระบบมอเตอร์และการขับเคลื่อนที่เกี่ยวข้อง.
