| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | MR-J3ENCBL5M-A2-H |

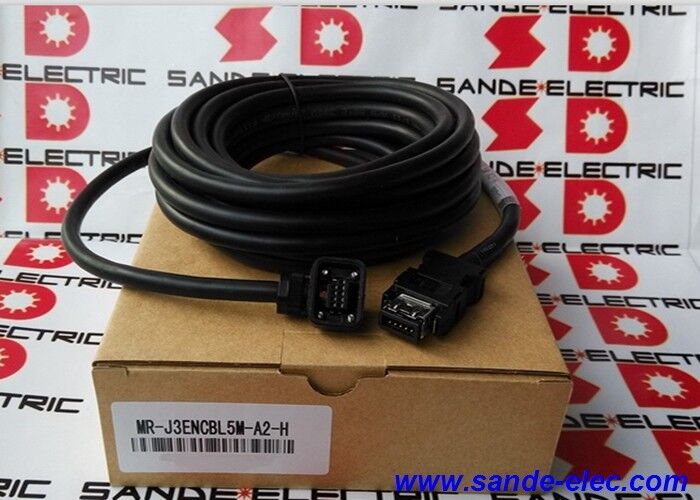

MR-J3ENCBL5M-A2-H เป็นสายตัวเข้ารหัสที่ประกอบไว้ล่วงหน้าของ Mitsubishi Electric ซึ่งเชื่อมต่ออินพุตตัวเข้ารหัสของเซอร์โวแอมพลิฟายเออร์ MR-J3 เข้ากับเอาต์พุตตัวเข้ารหัสของเซอร์โวมอเตอร์ — ลิงก์ป้อนกลับที่ช่วยให้ MR-J3 ดำเนินการความเร็ววงปิดและการควบคุมตำแหน่งได้ หากไม่มีสายเคเบิลนี้ แอมพลิฟายเออร์จะไม่มีข้อมูลตำแหน่งหรือความเร็วจากมอเตอร์ ทำให้การทำงานของเซอร์โวแบบวงปิดเป็นไปไม่ได้
การกำหนด "-A2-H" ระบุคุณสมบัติที่สำคัญสองประการ: ประเภทตัวเชื่อมต่อ A2 ที่ปลายมอเตอร์ และโครงสร้างสายเคเบิลความยืดหยุ่นสูง (H) สำหรับการติดตั้งที่สายเคเบิลต้องงอระหว่างการเคลื่อนไหว
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 5ม |
| คอนเนคเตอร์ (ปลายมอเตอร์) | ชนิด A2 (ล็อค) |
| ประเภทเฟล็กซ์ | H - มีความยืดหยุ่นสูง |
| ป้องกัน | ใช่ |
| ระบบ | ซีรี่ส์ MR-J3 |
| การปฏิบัติตาม | RoHS |
| แอปพลิเคชัน | ความคิดเห็นเกี่ยวกับตัวเข้ารหัส MR-J3 |
การกำหนดขั้วต่อ A2 ระบุอินเทอร์เฟซด้านมอเตอร์เฉพาะ:
กระชับพอดี:คอนเนคเตอร์ A2 ใช้กลไกการล็อคแบบบวก — เมื่อเชื่อมต่อจนสุด คอนเนคเตอร์จะล็อคจากการหลุดโดยไม่ตั้งใจจากการสั่นสะเทือน การเคลื่อนตัวของแกน หรือการสัมผัสโดยบังเอิญ นี่คือคุณสมบัติ "ตัวเชื่อมต่อชนิด A2 ช่วยให้มั่นใจได้ถึงความแน่นพอดี" ที่ได้รับการยืนยันในข้อมูลจำเพาะของผลิตภัณฑ์
ความเข้ากันได้ของมอเตอร์ MR-J3:ขั้วต่อ A2 จับคู่กับช่องเสียบตัวเข้ารหัสบนเซอร์โวมอเตอร์ที่เข้ากันได้กับ MR-J3 เฉพาะรุ่น — รูปแบบของขั้วต่อตัวเข้ารหัสของมอเตอร์จะกำหนดว่าต้องใช้สายเคเบิลประเภทใด (A, A2, B ฯลฯ) ตรวจสอบประเภทขั้วต่อตัวเข้ารหัสมอเตอร์ก่อนระบุสายเคเบิลเสมอ
การติดตั้งแบบพลักแอนด์เพลย์:MR-J3ENCBL5M-A2-H มาถึงปลายทั้งสองด้านล่วงหน้า — ขั้วต่อ A2 ที่มอเตอร์ ขั้วต่อฝั่งเครื่องขยายเสียงสำหรับอินพุตตัวเข้ารหัส MR-J3 CN2 ไม่จำเป็นต้องประกอบตัวเชื่อมต่อภาคสนาม
MR-J3 ไดรฟ์แกนเครื่องมือเครื่อง CNC:เซอร์โวมอเตอร์แกนป้อนบนเครื่องมือกล CNC ของ Mitsubishi (ซีรีส์ MELDAS/M70/M700) โดยใช้เครื่องขยายสัญญาณ MR-J3 — สายเคเบิลป้อนกลับตัวเข้ารหัสมาตรฐานสำหรับแกนเซอร์โวแต่ละแกน
แกนหุ่นยนต์อุตสาหกรรม MR-J3:ซีรีส์ Mitsubishi RV-M และหุ่นยนต์อุตสาหกรรมที่เกี่ยวข้องที่ใช้ระบบเซอร์โว MR-J3 สำหรับการควบคุมตำแหน่งแกนร่วม
ระบบกำหนดตำแหน่งเซอร์โว MR-J3:การวางตำแหน่งเซอร์โวอเนกประสงค์ในการประกอบอัตโนมัติ การตรวจสอบ และอุปกรณ์ขนถ่ายวัสดุ — การติดตั้ง MR-J3 ใดๆ พร้อมมอเตอร์ตัวเชื่อมต่อตัวเข้ารหัส A2
การใช้งานแกนเซอร์โวแบบไดนามิก:แกนเซอร์โวที่มีสายเคเบิลตัวเข้ารหัสที่กำหนดเส้นทางด้วยสายเคเบิล — โครงสร้างที่มีความยืดหยุ่นสูงจะจัดการกับการงอของรางสายเคเบิลอย่างต่อเนื่อง ซึ่งจะทำให้สายเคเบิลมาตรฐานเสียหายก่อนเวลาอันควร
คำถามที่ 1: MR-J3ENCBL-A2-H (มาตรฐาน) และ MR-J3ENCBL-A2-L (ทางไกลหรือการสูญเสียต่ำ) แตกต่างกันอย่างไร?
ภายในกลุ่มผลิตภัณฑ์สายเข้ารหัส MR-J3 ของ Mitsubishi รหัสส่วนต่อท้ายที่แตกต่างกันจะระบุรุ่นสายเคเบิลเฉพาะ ยืนยันความแตกต่างของคำต่อท้ายที่แน่นอน (H กับ L และตัวเลขและตัวอักษรในอักขระตัวสุดท้าย) จากคู่มือการเชื่อมต่อเซอร์โวแอมพลิฟายเออร์ MR-J3 ของ Mitsubishi แต่ละคำต่อท้ายจะเข้ารหัสประเภทโครงสร้างสายเคเบิล รูปแบบตัวเชื่อมต่อ และความเข้ากันได้ของแอปพลิเคชัน จับคู่สายเคเบิลกับชุดแอมพลิฟายเออร์และมอเตอร์เฉพาะที่ได้รับการยืนยันจากเอกสารของ Mitsubishi เสมอ
คำถามที่ 2: ประเภทสายเอ็นโค้ดเดอร์ (A, A2, B) ขึ้นอยู่กับมอเตอร์หรือแอมพลิฟายเออร์หรือไม่?
ประเภทของคอนเนคเตอร์ที่ปลายมอเตอร์ขึ้นอยู่กับรุ่นของเซอร์โวมอเตอร์ — มอเตอร์ที่แตกต่างกันจะใช้รูปแบบคอนเนคเตอร์ตัวเข้ารหัสที่แตกต่างกัน (A, A2, B ฯลฯ) ขึ้นอยู่กับคลาสขนาดและประเภทของตัวเข้ารหัส ขั้วต่อปลายเครื่องขยายเสียง (CN2) เป็นมาตรฐานสำหรับรุ่น MR-J3ENCBL ทั้งหมด ตรวจสอบขั้วต่อปลายมอเตอร์ที่ถูกต้องจากป้ายชื่อของมอเตอร์หรือคู่มือการเลือกสายเคเบิลเซอร์โวมอเตอร์ของ Mitsubishi การใช้ขั้วต่อผิดประเภทจะทำให้สายเคเบิลไม่สามารถจับคู่กับช่องเสียบตัวเข้ารหัสมอเตอร์ได้
คำถามที่ 3: MR-J3ENCBL5M-A2-H สามารถใช้กับแอมพลิฟายเออร์ MR-J4 ได้หรือไม่
สายตัวเข้ารหัส MR-J3 มีไว้สำหรับอินเทอร์เฟซตัวเข้ารหัส CN2 ของเครื่องขยายเสียง MR-J3 โดยเฉพาะ เครื่องขยายเสียง MR-J4 ใช้อินเทอร์เฟซตัวเข้ารหัสที่แตกต่างกัน (ขั้วต่อเฉพาะ DRIVE-CLiQ หรือ MR-J4) — สายตัวเข้ารหัส MR-J3 เข้ากันไม่ได้โดยตรงกับเครื่องขยายเสียง MR-J4 สำหรับการติดตั้ง MR-J4 ทาง Mitsubishi จะระบุรุ่นสายเคเบิลเข้ารหัส MR-J4 ที่สอดคล้องกัน
คำถามที่ 4: MR-J3ENCBL-A2-H มีความยาวใดบ้าง
ซีรีส์ MR-J3ENCBL-A2-H ของ Mitsubishi มีความยาวมาตรฐานหลายขนาด รวมถึง 2 ม. 3 ม. 5 ม. 10 ม. 20 ม. และตัวเลือกที่ยาวกว่า เลข "5M" ในหมายเลขชิ้นส่วนระบุถึงรุ่นขนาด 5 เมตร เลือกความยาวที่เหมาะสมสำหรับระยะการเดินสายเคเบิลจริงจากขั้วต่อ CN2 ของเซอร์โวแอมพลิฟายเออร์ไปยังช่องเสียบตัวเข้ารหัสมอเตอร์ โดยมีค่าเผื่อวงบริการที่เหมาะสมที่ปลายแต่ละด้าน
