สายเคเบิลเซอร์โว
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | MR-J3ENCBL5M-A1-H |

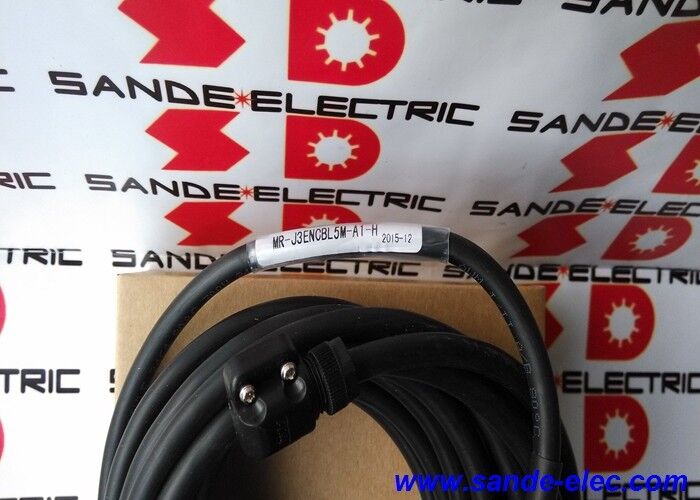

MR-J3ENCBL5M-A1-H คือสายเคเบิลป้อนกลับตัวเข้ารหัสแบบยืดหยุ่นสูงยาว 5 เมตรของ Mitsubishi Electric สำหรับระบบเซอร์โว MR-J3 ที่ใช้เซอร์โวมอเตอร์ตัวเชื่อมต่อชนิด A1 สายเคเบิลนี้สร้างเส้นทางสัญญาณตัวเข้ารหัสระหว่างชุดตัวเข้ารหัสของเซอร์โวมอเตอร์และอินพุตตัวเข้ารหัส CN2 ของเซอร์โวแอมพลิฟายเออร์ MR-J3 ซึ่งส่งข้อมูลป้อนกลับตำแหน่งที่ช่วยให้สามารถควบคุมความเร็วและตำแหน่งแบบลูปปิดได้
การกำหนดขั้วต่อ A1 ระบุอินเทอร์เฟซฝั่งมอเตอร์สำหรับมอเตอร์ซีรีส์ SIMOTICS/HG/HK เฉพาะรุ่นที่มีขั้วต่อตัวเข้ารหัส A1 แตกต่างจากขั้วต่อ A2 รุ่นต่างๆ (MR-J3ENCBL5M-A2-H) ที่ใช้รูปแบบขั้วต่อมอเตอร์ที่แตกต่างกัน ทั้งสองรุ่นมีโครงสร้างแบบ H-type ที่มีความยืดหยุ่นสูงเหมือนกันและมีความยาว 5 เมตร ประเภทตัวเชื่อมต่อเป็นตัวสร้างความแตกต่างเพียงอย่างเดียว
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 5ม |
| คอนเนคเตอร์ (ปลายมอเตอร์) | โลหะทรงกลมชนิด A1 แบบล็อคได้ |
| ประเภทเฟล็กซ์ | H — มีความยืดหยุ่นสูง อายุการดัดงอยาวนาน |
| การป้องกัน | ฟอยล์คู่+ถักเปีย |
| ช่วงอุณหภูมิ | –20°ซ ถึง +80°ซ |
| เสื้อแจ็กเกต | PVC/TPU ทนน้ำมัน |
| ระบบ | MR-J3 |
| การปฏิบัติตาม | เป็นไปตามมาตรฐาน RoHS |
MR-J3ENCBL5M-A1-H ใช้การป้องกันสองชั้น — เป็นการผสมผสานระหว่างฟอยล์แต่ละชิ้นและสายถักโดยรวม — แทนที่จะใช้การป้องกันชั้นเดียวที่พบในสายเข้ารหัสที่มีสเปคต่ำกว่า:
ชั้นฟอยล์:ฟิล์มเคลือบโลหะพันแน่นรอบตัวนำไฟฟ้าหรือมัดสายเคเบิลแต่ละคู่อย่างแน่นหนา ให้การป้องกันสัญญาณรบกวนความถี่สูงโดยมีพื้นที่ครอบคลุมเกือบ 100% การป้องกันฟอยล์มีประสิทธิภาพโดยเฉพาะอย่างยิ่งต่อการรบกวนที่แผ่กระจายความถี่สูงจากการสลับ IGBT ที่อยู่ติดกันและรูปคลื่น PWM
ชั้นถักเปีย:ลวดถักทอด้านนอกเหนือฟอยล์ — ให้ความแข็งแรงเชิงกลสำหรับการสิ้นสุดชีลด์ที่ขั้วต่อ การป้องกันทางกายภาพจากการเสียดสี และการครอบคลุม EMC ความถี่ต่ำเพิ่มเติม การถักเปียยังให้การเชื่อมต่อกราวด์ที่มีความต้านทานต่ำซึ่งทำให้ชีลด์มีประสิทธิภาพ
ทำไมสองชั้นถึงมีความสำคัญ:เซอร์โวแอมพลิฟายเออร์ MR-J3 ทำงานเอาต์พุต IGBT ที่ความถี่ PWM โดยทั่วไป 2–10kHz โดยมีฮาร์โมนิคขยายไปสู่ช่วง MHz สายไฟของมอเตอร์ทำให้เกิดการรบกวนแบบแผ่กระจายตลอดช่วงความถี่นี้ — สายสัญญาณตัวเข้ารหัสที่เดินใกล้กับสายไฟของมอเตอร์โดยไม่มีการป้องกันที่เพียงพอสามารถรับสัญญาณรบกวนได้มากพอที่จะทำให้เกิดข้อผิดพลาดในการนับตำแหน่ง ข้อผิดพลาดในการสื่อสาร และรหัสสัญญาณเตือนเซอร์โว โครงสร้างฟอยล์คู่+ถักเปียจะปฏิเสธการรบกวนนี้ที่ความถี่ที่เกี่ยวข้องทั้งหมด
MR-J3 แกนเซอร์โวเครื่องมือเครื่อง CNC:เซอร์โวมอเตอร์แกนฟีดที่ใช้รูปแบบคอนเนคเตอร์ A1 — แมชชีนนิ่งเซ็นเตอร์ เครื่องกลึง และเครื่องเจียรที่มีแอมพลิฟายเออร์ MR-J3 และรุ่นมอเตอร์คอนเนคเตอร์ A1
การวางตำแหน่งระบบอัตโนมัติทางอุตสาหกรรม MR-J3:แกนเซอร์โวในการประกอบอัตโนมัติ การจัดการวัสดุ และอุปกรณ์กำหนดตำแหน่งที่แม่นยำโดยใช้สายเคเบิลตัวเข้ารหัส MR-J3 ชนิด A1
การติดตั้งรางเคเบิลแบบยืดหยุ่นสูง:ตัวขับเคลื่อนแกนที่มีรางเคเบิลซึ่งมีโครงสร้างโค้งงอสูงชนิด H ทนทานต่อรอบการโก่งงออย่างต่อเนื่อง — แกน CNC ที่มีการเคลื่อนที่ขนาดใหญ่และอุปกรณ์อัตโนมัติพร้อมระบบตัวพาสายเคเบิล
การเปลี่ยนและบำรุงรักษา:สายเข้ารหัสทดแทนสำหรับเครื่อง MR-J3 ที่ติดตั้งไว้หลังจากสายเคเบิลเสียหายหรือสึกหรอ — รุ่น A1-H 5 ม. ครอบคลุมระยะทางการเดินของรางสายเคเบิลมาตรฐานส่วนใหญ่สำหรับการติดตั้งมอเตอร์ประเภท A1
คำถามที่ 1: MR-J3ENCBL5M-A1-H และ MR-J3ENCBL5M-A2-H แตกต่างกันอย่างไร
ทั้งสองสายเป็นสายเข้ารหัส MR-J3 แบบยืดหยุ่นสูงยาว 5 ม. ที่มีโครงสร้างเหมือนกัน (ชนิด H, ชีลด์คู่, แจ็กเก็ตทนน้ำมัน, –20°C ถึง +80°C) การกำหนด A1 และ A2 ระบุรูปแบบขั้วต่อฝั่งมอเตอร์ที่แตกต่างกัน — A1 สำหรับซ็อกเก็ตตัวเข้ารหัสเซอร์โวมอเตอร์ประเภทหนึ่ง และ A2 สำหรับอีกประเภทหนึ่ง รูปแบบขั้วต่อเอ็นโค้ดเดอร์ของมอเตอร์เฉพาะรุ่นจะกำหนดว่าต้องใช้สายเคเบิลแบบใด ยืนยันจากคู่มือการเชื่อมต่อเครื่องขยายสัญญาณเซอร์โว MELSERVO MR-J3
คำถามที่ 2: ฟอยล์คู่ + เกราะถักเปียสิ้นสุดที่ขั้วต่อ A1 อย่างไร
ชีลด์สายเคเบิลสิ้นสุดที่ตัวเครื่องโลหะของขั้วต่อ A1 — โครงสร้างภายในของตัวเชื่อมต่อให้การเชื่อมต่อ 360° ระหว่างชีลด์สายเคเบิลและตัวเรือนตัวเชื่อมต่อที่เป็นโลหะ เมื่อขั้วต่อ A1 เกี่ยวเข้ากับช่องเสียบตัวเข้ารหัสของมอเตอร์ หน้าสัมผัสระหว่างโลหะกับโลหะจะทำให้เส้นทางกราวด์ของชีลด์ไปยังเฟรมมอเตอร์สมบูรณ์ ที่ปลาย CN2 ของเครื่องขยายเสียง ชีลด์จะสิ้นสุดไปที่กราวด์แชสซีของเครื่องขยายเสียงผ่านตัวเรือนขั้วต่อ CN2
คำถามที่ 3: ปลอกกันน้ำมันของ MR-J3ENCBL5M-A1-H สามารถทนต่อการจุ่มของไหลในการตัดโดยตรงได้หรือไม่
ทนน้ำมันหมายความว่าเสื้อแจ็คเก็ตต้านทานการเสื่อมสภาพจากการสัมผัสน้ำมันตัดกลึง ละออง และการกระเด็นโดยบังเอิญ วัสดุไม่บวม แตก หรือเปราะจากการสัมผัสเหล่านี้ การแช่โดยตรงในบ่อน้ำหล่อเย็นหรือสภาวะน้ำท่วมอย่างต่อเนื่องอาจเกินจุดประสงค์การออกแบบ สำหรับส่วนของสายเคเบิลที่สัมผัสโดยตรงกับน้ำหล่อเย็นท่วมอย่างต่อเนื่อง การป้องกันท่อร้อยสายเพิ่มเติมหรือสายเคเบิลที่ได้รับการจัดอันดับโดยเฉพาะสำหรับบริการจุ่มอาจมีความเหมาะสม
คำถามที่ 4: มอเตอร์ MELSERVO ซีรีส์ใดที่ใช้ขั้วต่อตัวเข้ารหัส A1 บนสายเคเบิล MR-J3ENCBL
รูปแบบตัวเชื่อมต่อ A1 ใช้กับมอเตอร์บางรุ่นในซีรีส์ HG และตระกูลที่เกี่ยวข้อง — ตรวจสอบจากตารางการเลือกสายเคเบิลของคู่มือการใช้งานเซอร์โวแอมพลิฟายเออร์ Mitsubishi MELSERVO MR-J3 ซึ่งจับคู่หมายเลขรุ่นมอเตอร์แต่ละตัวกับประเภทสายเคเบิล ENCBL ที่ถูกต้อง (A1 หรือ A2) ป้ายชื่อมอเตอร์หรือเอกสารหมายเลขชิ้นส่วนมอเตอร์ของ Mitsubishi ยังระบุรูปแบบของขั้วต่อตัวเข้ารหัสด้วย
