สายเคเบิลเซอร์โว
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Mitsubishi |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | MR-J3ENCBL2M-A2-H |

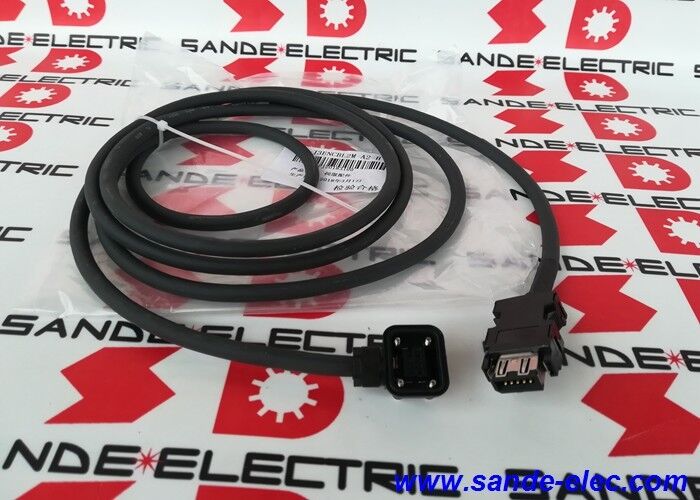

MR-J3ENCBL2M-A2-H เป็นรุ่นที่มีความทนทานต่อการโค้งงอสูง 2 เมตรของซีรีส์สายเคเบิลเข้ารหัส MR-J3ENCBL-A2-H ของ Mitsubishi Electric ซึ่งเป็นสายเคเบิลระยะสั้นสำหรับการติดตั้งเซอร์โว MR-J3 ขนาดกะทัดรัด โดยมีมอเตอร์และเครื่องขยายเสียงอยู่ใกล้กัน และตำแหน่งที่การกำหนดเส้นทางของสายเคเบิลเกี่ยวข้องกับการงอแบบไดนามิก
การกำหนด H (ความทนทานต่อการดัดงอสูง) ระบุว่าสายเคเบิลนี้เหมาะสำหรับการใช้งานดัดงออย่างต่อเนื่อง — รางสายเคเบิล การติดตั้งลูกตุ้ม และการจัดวางการติดตั้งที่ยืดหยุ่น โดยที่สายเคเบิลต้องงอซ้ำๆ ในระหว่างการทำงานของเครื่องจักร MR-J3ENCBL2M-A2-H ที่ความสูง 2 ม. เหมาะอย่างยิ่งกับแกนเครื่องจักรขนาดกะทัดรัด การติดตั้งเซอร์โวมอเตอร์ภายในตู้ และการติดตั้งในพื้นที่จำกัดซึ่งต้องใช้สายเคเบิลที่มีความยาวสั้นและความสามารถในการโค้งงอสูง
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 2ม |
| คอนเนคเตอร์ (ปลายมอเตอร์) | ประเภท A2 ด้านตรงข้ามกับ โหลดไฟฟ้า |
| ประเภทเฟล็กซ์ | H — ความทนทานต่อการดัดงอสูง |
| ระบบ | เซอร์โวแอมพลิฟายเออร์ MR-J3 |
| การเชื่อมต่อ | ตัวเข้ารหัสมอเตอร์ → เครื่องขยายเสียง CN2 |
| แอปพลิเคชัน | ความคิดเห็นเกี่ยวกับตัวเข้ารหัส MR-J3 |
ขั้วต่อ "A2" ที่มี "ตรงข้ามกับตัวนำออกด้านโหลด" มีความหมายในการติดตั้งเฉพาะ:
"ตรงข้ามกับด้านโหลด" หมายถึงอะไร:เพลาของเซอร์โวมอเตอร์ (ด้านโหลด) หันหน้าไปทางกลไกขับเคลื่อน "ตรงข้ามกับด้านโหลด" ของมอเตอร์คือปลายด้านหลัง - ปลายอยู่ห่างจากเพลาที่โดยทั่วไปจะติดตั้งชุดเข้ารหัส สายเคเบิลจะออกจากขั้วต่อในทิศทางที่ห่างจากเพลามอเตอร์ — ไปทางด้านหลังของมอเตอร์ ในทิศทางการเดินสายเคเบิลตามธรรมชาติสำหรับมอเตอร์ที่ติดตั้งโดยเพลาชี้ไปทางแกนเครื่องจักร
ความสำคัญของการติดตั้งจริง:สำหรับมอเตอร์ที่ขั้วต่อตัวเข้ารหัสอยู่ที่ด้านหลัง (ปลายป้องกันโหลด) สายนำออกด้านตรงข้ามกับโหลดจะหลีกเลี่ยงไม่ให้สายเคเบิลพันกลับพาดผ่านตัวมอเตอร์ ส่งผลให้เส้นทางการเดินสายเคเบิลที่สะอาดและตรงยิ่งขึ้นจากตัวเข้ารหัสมอเตอร์ไปยังเซอร์โวแอมพลิฟายเออร์
กลไกการล็อค:ขั้วต่อ A2 ใช้วงแหวนล็อคแบบบวก — เมื่อเสียบเข้ากับช่องเสียบตัวเข้ารหัสของมอเตอร์จนสุดแล้ว ขั้วต่อจะล็อคป้องกันการขาดจากการสั่นสะเทือนหรือการสัมผัสโดยไม่ได้ตั้งใจ
MR-J3 แกนเครื่องมือเครื่อง CNC:เครื่องจักร CNC หรือแกนขนาดกะทัดรัดที่มีระยะห่างจากมอเตอร์ถึงแอมพลิฟายเออร์ไม่เกิน 2 ม. — เครื่องกลึงที่มีระบบอิเล็กทรอนิกส์ที่อยู่ติดกับสปินเดิล แมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัด และเครื่องเจียรที่มีสายเคเบิลเซอร์โวสั้น
ระบบกำหนดตำแหน่งเซอร์โว MR-J3:ระบบอัตโนมัติทางอุตสาหกรรมพร้อมเซอร์โวไดรฟ์ MR-J3 ในการกำหนดค่าแผงขนาดกะทัดรัด — สายเคเบิลยาว 2 ม. ให้ความยาวที่ถูกต้องสำหรับการเชื่อมต่อระหว่างมอเตอร์กับไดรฟ์ระยะสั้น
แขนหุ่นยนต์ MR-J3 ขับเคลื่อน:ข้อต่อหุ่นยนต์ขับเคลื่อนโดยที่สายเคเบิลตัวเข้ารหัสเดินผ่านโครงสร้างแขนหุ่นยนต์ — ส่วนสายเคเบิลสั้นระหว่างข้อต่อมอเตอร์และอุปกรณ์อิเล็กทรอนิกส์ขับเคลื่อนข้อต่อ
คำถามที่ 1: MR-J3ENCBL2M-A2-H (2 ม.) และ MR-J3ENCBL5M-A2-H (5 ม.) มีความแตกต่างจากการตอบสนองของตัวเข้ารหัสอย่างไร
ทั้งสองเหมือนกันในข้อกำหนดทางเทคนิคทั้งหมด — ประเภทตัวเชื่อมต่อ (A2, ด้านตรงข้ามกับโหลด), อัตรางอ (H, ความทนทานต่อการโค้งงอสูง), ความเข้ากันได้ของระบบ (MR-J3) และเนื้อหาสัญญาณ ความยาวคือความแตกต่างเท่านั้น เลือกตามระยะเส้นทางจริงจากเซอร์โวแอมพลิฟายเออร์ CN2 ไปยังช่องเสียบตัวเข้ารหัสมอเตอร์
คำถามที่ 2: ขั้วต่อ A2 บน MR-J3ENCBL2M-A2-H จำเป็นต้องมีเครื่องมือในการติดตั้งหรือถอดออกหรือไม่
แหวนล็อค A2 ทำงานด้วยมือ — ใส่หมุดขั้วต่อ จากนั้นหมุนแหวนล็อคให้แน่นโดยใช้นิ้วจนกระทั่งคลิกเข้าไปในตำแหน่งล็อค การกำจัดจะทำให้การหมุนกลับด้าน ไม่จำเป็นต้องมีเครื่องมือใด ๆ สำหรับการเชื่อมต่อตัวเชื่อมต่อเอ็นโค้ดเดอร์ ขั้วต่อฝั่งเครื่องขยายเสียง (ที่ช่องเสียบ CN2) ใช้กลไกการกดเข้าหรือสกรูล็อคมาตรฐาน ขึ้นอยู่กับรุ่นเครื่องขยายเสียง MR-J3 เฉพาะ — ยืนยันจากเอกสารประกอบการเชื่อมต่อเครื่องขยายเสียงเซอร์โว MR-J3
คำถามที่ 3: ข้อกำหนดรัศมีการโค้งงอของสายเคเบิลสูงสุดสำหรับ MR-J3ENCBL2M-A2-H คือเท่าใด
Mitsubishi ระบุรัศมีการโค้งงอแบบไดนามิกขั้นต่ำสำหรับสายเคเบิลประเภท H MR-J3ENCBL ในแนวทางการติดตั้งสายเคเบิลของคู่มือการใช้งานเซอร์โวแอมพลิฟายเออร์ การใช้งานสายเคเบิลที่ต่ำกว่ารัศมีโค้งงอขั้นต่ำจะช่วยเร่งความล้าของตัวนำและการแตกร้าวของแจ็คเก็ต ตรวจสอบจากคู่มือการใช้งาน MR-J3 สำหรับรัศมีการโค้งงอแบบไดนามิกขั้นต่ำที่แน่นอนสำหรับสายเคเบิลประเภท A2-H ก่อนที่จะออกแบบการเดินสายเคเบิล
คำถามที่ 4: MR-J3ENCBL2M-A2-H มีโครงสร้างแบบชีลด์หรือไม่
ใช่ — สายเคเบิลตัวเข้ารหัส MR-J3ENCBL ใช้โครงสร้างแบบหุ้มฉนวนเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าจากการสวิตช์ชั่วคราวของเซอร์โวแอมพลิฟายเออร์ ซึ่งจะทำให้สัญญาณตอบรับของตัวเข้ารหัสเสียหาย ชีลด์สิ้นสุดที่ขั้วต่อ CN2 ของเซอร์โวแอมพลิฟายเออร์ ซึ่งจะต่อกราวด์ของชีลด์ไปที่แชสซีของแอมพลิฟายเออร์ การต่อกราวด์ชีลด์ที่ถูกต้องที่ปลายเครื่องขยายเสียงถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพ EMC ของสายเคเบิล
