ฟานัค A03B-0819-C106 | AID32F1 โมดูลอินพุตดิจิตอล DC 32 จุด — 12/24V DC / สถานะ LED / ระบบ I/O CNC/หุ่นยนต์

หมายเลขชิ้นส่วน:A03B-0819-C106

ผู้ผลิต:ฟานัค คอร์ปอเรชั่น (ญี่ปุ่น)

ประเภทสินค้า:โมดูลอินพุตดิจิตอล — 32 คะแนน

อินพุตดิจิตอล 32 ช่องสำหรับ FANUC CNC และ Robot I/O System

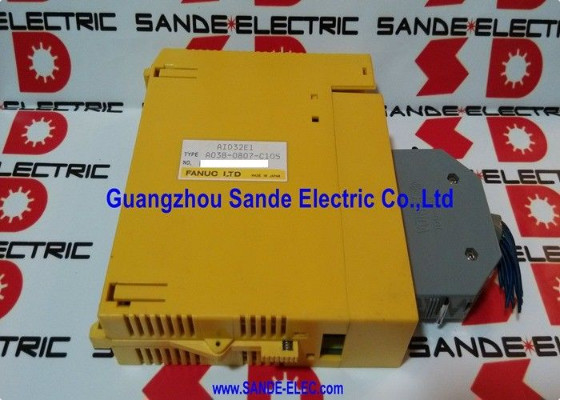

A03B-0819-C106 เป็นโมดูลอินพุตดิจิตอลรุ่น AID32F1 สำหรับระบบ I/O แบบกระจาย A03B-0819 ของ FANUC — สถาปัตยกรรม I/O แบบโมดูลาร์ที่ใช้ในระบบการตัดเฉือน CNC ของ FANUC และตัวควบคุมหุ่นยนต์ FANUC แต่ละโมดูลเสียบเข้ากับยูนิตแบ็คเพลน (ABU05A หรือ ABU10A) ที่เชื่อมต่อกับ CNC หรือตัวควบคุมหุ่นยนต์เป็นทาสบนบัส I/O

จุดอินพุตดิจิทัลสามสิบสองจุดจะอ่านสถานะของอุปกรณ์ภาคสนาม เช่น ลิมิตสวิตช์ พรอกซิมิตี้เซนเซอร์ สวิตช์ความดัน ปุ่มกด รีเลย์ลูกโซ่ และสัญญาณตอบรับที่เชื่อมต่อกับเซอร์โว และรายงานสถานะดังกล่าวไปยัง PMC ของ CNC หรือโปรแกรมระบบของตัวควบคุมหุ่นยนต์ การกำหนด AID32F1 ระบุโมดูลนี้เป็นประเภทอินพุต 32 จุดภายในกลุ่มโมดูล A03B-0819

จุดอินพุตทั้ง 32 จุดมีไฟ LED เฉพาะที่ด้านหน้าโมดูล ไฟ LED เหล่านี้จะส่องสว่างเมื่ออินพุตที่สอดคล้องกันอยู่ในสถานะเปิด ซึ่งขับเคลื่อนด้วยสัญญาณ DC 12V หรือ 24V จากอุปกรณ์ภาคสนาม อาร์เรย์ LED ต่อจุดนี้เป็นเครื่องมือแรกสำหรับการทดสอบการใช้งานและการวินิจฉัยข้อผิดพลาด: โดยไม่ต้องใช้ซอฟต์แวร์ตรวจสอบมิเตอร์หรือ PLC ผู้ติดตั้งสามารถตรวจสอบได้ว่าเซ็นเซอร์แต่ละตัวส่งสัญญาณไปยังโมดูลโดยการอ่านโดยตรงจากไฟแสดงสถานะของโมดูล

การยอมรับอินพุตแรงดันไฟฟ้าคู่ 12V/24V ครอบคลุมช่วงของเซ็นเซอร์ DC และเอาต์พุตสวิตช์ทั่วไปในการติดตั้งเครื่องมือกลและหุ่นยนต์สมัยใหม่ หลีกเลี่ยงความจำเป็นในการจับคู่แรงดันไฟฟ้าของแหล่งจ่ายไฟอย่างแม่นยำ

ข้อมูลจำเพาะที่สำคัญ

A03B-0819 สถาปัตยกรรมระบบ I/O

A03B-0819-C106 เป็นหนึ่งโมดูลภายในระบบ I/O ที่กว้างขึ้น โหนดที่สมบูรณ์ต้องใช้แบ็คเพลน (ABU05A หรือ ABU10A), โมดูลพลังงาน (A03B-0819-C011 / AIF01A) และการผสมผสานโมดูลอินพุตและเอาต์พุตที่เลือก ประเภทโมดูลทั่วไปในตระกูลเดียวกัน ได้แก่ โมดูลเอาต์พุตดิจิทัล โมดูลอะนาล็อก และตัวแปร I/O อื่นๆ ช่องเสียบโมดูลอินพุต AID32F1 ลงในช่องใดๆ ที่มีอยู่ในแบ็คเพลนควบคู่ไปกับโมดูลอื่นๆ ในโหนดเดียวกัน

คำถามที่พบบ่อย

คำถามที่ 1: A03B-0819-C106 (AID32F1) และ A03B-0819-C111 (AID32H1) แตกต่างกันอย่างไร

ทั้งสองโมดูลเป็นโมดูลอินพุตดิจิทัล 32 จุดในซีรีส์ A03B-0819 ส่วนต่อท้าย F1 และ H1 ระบุข้อกำหนดวงจรอินพุตที่แตกต่างกัน โดยทั่วไปจะเกี่ยวข้องกับกระแสอินพุต เวลากรอง หรือคุณลักษณะการปรับสภาพสัญญาณ ยืนยันว่ามีการติดตั้งรุ่นใดในเครื่องจากฉลากของโมดูลก่อนสั่งเปลี่ยน ทั้งสองประเภทพอดีกับช่องแบ็คเพลนเดียวกัน

คำถามที่ 2: สามารถเปลี่ยนโมดูล A03B-0819-C106 ด้วยพลังงานที่จ่ายให้กับแบ็คเพลนได้หรือไม่

โมดูล A03B-0819 I/O ของ FANUC มีความสามารถแบบ hot-swap ในระบบที่แบ็คเพลนและโมดูลจ่ายไฟรองรับฟังก์ชันนี้ ตรวจสอบจากเอกสารประกอบยูนิต FANUC I/O สำหรับคอนโทรลเลอร์เฉพาะว่ารองรับ hot-swap หรือไม่ หากไม่ได้รับการยืนยัน ให้ปิดแบ็คเพลนก่อนที่จะใส่หรือถอดโมดูล I/O ใดๆ

คำถามที่ 3: อินพุตทั้งหมด 32 รายการบนโมดูลอ่านว่าปิด แต่อุปกรณ์ภาคสนามได้รับการยืนยันว่าทำงานอยู่ ความผิดอยู่ที่ไหน?

ตรวจสอบแหล่งจ่ายไฟอินพุต (ทั่วไป 12V หรือ 24V DC) ไปยังโมดูล หากขั้วต่อทั่วไปสูญเสียพลังงาน อินพุตทั้ง 32 ช่องจะอ่านปิดพร้อมกันโดยไม่คำนึงถึงสถานะของอุปกรณ์ภาคสนาม ตรวจสอบแรงดันไฟฟ้าที่ขั้วอินพุตกำลังไฟของโมดูล หากไฟฟ้าได้รับการยืนยัน ให้ตรวจสอบการเดินสายไฟระหว่างอุปกรณ์ภาคสนามแต่ละเครื่องและขั้วต่ออินพุตของโมดูล สภาวะการปิดเครื่องทั้งหมดพร้อมกันมีแนวโน้มที่จะเป็นปัญหาด้านพลังงานหรือสายไฟมากกว่าโมดูลที่ล้มเหลว

คำถามที่ 4: LED สำหรับอินพุตเปิดอยู่ แต่ CNC PMC ไม่ได้ลงทะเบียนอินพุต ควรตรวจสอบอะไรบ้าง?

หากไฟ LED สว่างขึ้น แสดงว่าวงจรอินพุตของโมดูลรับสัญญาณ 12/24V DC ได้อย่างถูกต้อง ข้อผิดพลาดน่าจะเกิดจากการกำหนดที่อยู่ I/O — PMC อาจอ่านที่อยู่ I/O ที่แตกต่างจากตำแหน่งของโมดูล ตรวจสอบการกำหนดค่าแผนผัง I/O ใน CNC หรือหุ่นยนต์ควบคุมเพื่อยืนยันว่าตำแหน่งสล็อตของโมดูลตรงกับที่อยู่ PMC ที่คาดหวัง นอกจากนี้ ยังยืนยันว่าตัวควบคุมบนบัส I/O รู้จักแบ็คเพลนแล้ว

คำถามที่ 5: A03B-0819-C106 มาจากไหน

ผ่านการขายหลังการขายโมดูล FANUC I/O — FANUC CNC และตัวแทนจำหน่ายชิ้นส่วนหุ่นยนต์ ซัพพลายเออร์ส่วนเกินที่ผ่านการทดสอบ และบริการซ่อม ระบบ A03B-0819 ใช้กับการติดตั้งหุ่นยนต์และ CNC ของ FANUC จำนวนมาก ทำให้มีความพร้อมหลังการขายที่ดี ยืนยัน A03B-0819-C106 (AID32F1) โดยเฉพาะจากฉลากของโมดูลที่ติดตั้งก่อนสั่งซื้อ
