| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A02B-0319-C001 |
เครื่องมือกล CNC อุตสาหกรรมส่วนใหญ่จะแยกอุปกรณ์อิเล็กทรอนิกส์ควบคุมออกจากอุปกรณ์ไฟฟ้ากำลัง ตู้ควบคุม CNC เป็นที่เก็บคอมพิวเตอร์ CNC เซอร์โวไดรฟ์ และไดรฟ์สปินเดิล ที่ตู้แม่เหล็กกำลังเป็นแผงไฟฟ้าที่เกี่ยวข้องซึ่งมีฮาร์ดแวร์สวิตชิ่งกระแสสูงและแรงดันสูง:

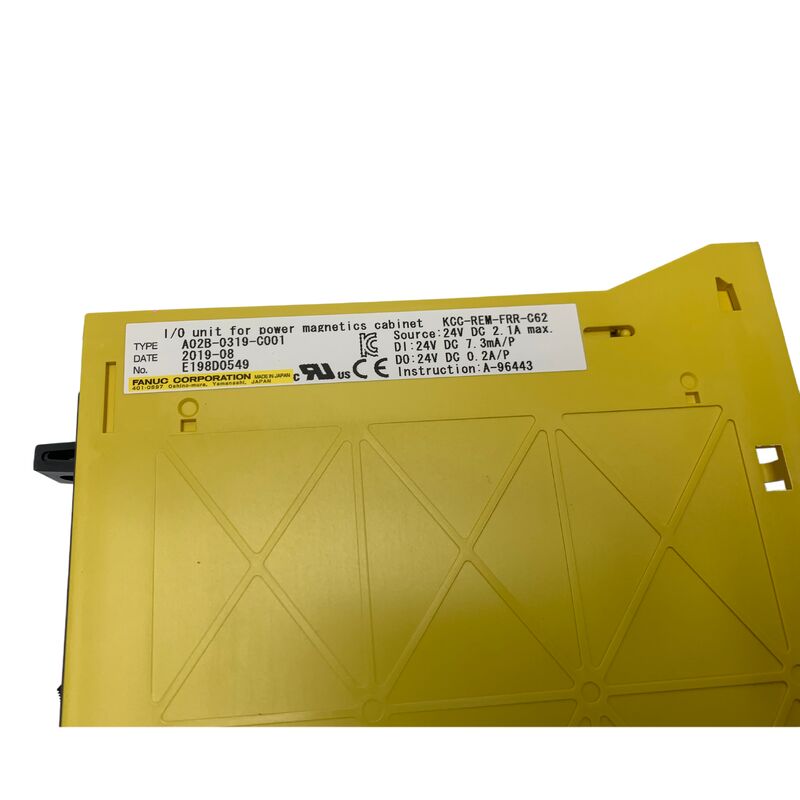

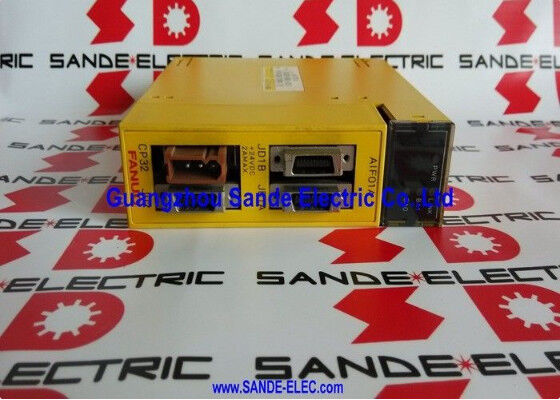

แลดเดอร์ลอจิก PMC (การควบคุมเครื่องจักรที่ตั้งโปรแกรมได้) ของ CNC จะต้องตรวจสอบสถานะของอุปกรณ์เหล่านี้ทั้งหมด และต้องควบคุมสถานะเปิด/ปิดของอุปกรณ์เหล่านั้น A02B-0319-C001 เป็นหน่วย I/O ที่ทำให้การสื่อสารนี้เป็นไปได้ โดยจะมีเทอร์มินัลอินพุตและเอาต์พุตทางกายภาพภายในตู้แม่เหล็กกำลัง และเชื่อมต่อเทอร์มินัลเหล่านั้นกับ CNC ผ่านบัส I/O Link
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A02B-0319-C001 |
| พิมพ์ | ยูนิตอินพุต/เอาท์พุต |
| ตู้ | ตู้เพาเวอร์แมกเนติก |
| การสื่อสาร | ลิงค์ FANUC I/O |
| แอปพลิเคชัน | อินเทอร์เฟซ I/O ฟิลด์ CNC PMC |
โปรแกรมแลดเดอร์ PMC ของ CNC ควบคุมตู้แม่เหล็กกำลังผ่าน A02B-0319-C001 การโต้ตอบ PMC ทั่วไป:
เอาท์พุต (CNC → ตู้):คำสั่งสตาร์ท/หยุดสปินเดิล เปิด/ปิดปั๊มน้ำหล่อเย็น; เปิด/ปิดระบบไฮดรอลิก คำสั่งปลดเบรกแกน คำสั่งโซลินอยด์ล็อคประตู
อินพุต (ตู้ → CNC):ความคิดเห็นของคอนแทคเตอร์ของสปินเดิล (ยืนยันการเปิด/ปิด); สถานะการเดินทางรีเลย์โอเวอร์โหลด ยามประตูเปิด/ปิด; ถึงแรงดันไฮดรอลิกแล้ว ระดับน้ำหล่อเย็นต่ำ สถานะวงจรหยุดฉุกเฉิน
แลดเดอร์ PMC อ่านอินพุตเหล่านี้ในทุกรอบการสแกน และตอบสนองตามลอจิกของเครื่องที่ตั้งโปรแกรมไว้ — ป้องกันการสตาร์ทสปินเดิลหากประตูเปิดอยู่ หยุดการเคลื่อนไหวทั้งหมดหากมีการโอเวอร์โหลดสะดุด และดำเนินการลำดับการปิดเครื่องที่เหมาะสมเมื่อเปิดใช้งาน E-stop
การวินิจฉัยข้อผิดพลาด I/O ของสนามแม่เหล็กกำลัง:เครื่องแมชชีนนิ่งเซ็นเตอร์จะแจ้งเตือนการสตาร์ทของสปินเดิลเป็นช่วงๆ การตรวจสอบยืนยันว่าสัญญาณตอบรับคอนแทคเตอร์ของสปินเดิลไปไม่ถึง CNC อย่างสม่ำเสมอ มีการทดสอบการสื่อสาร I/O Link กับ A02B-0319-C001 และอุปกรณ์ได้รับการระบุว่าเป็นสาเหตุของความผิดปกติ การเปลี่ยนคืนการสื่อสาร I/O ที่เชื่อถือได้จากตู้แม่เหล็กกำลัง
การติดตั้งระบบไฟฟ้าเครื่องจักรใหม่:ช่างประกอบเครื่องมือกลจะติดตั้ง A02B-0319-C001 ในตู้แม่เหล็กกำลังระหว่างประกอบเครื่องจักร การควบคุมคอนแทคเตอร์และการเดินสายป้อนกลับทั้งหมดสิ้นสุดที่ยูนิตนี้ สายเคเบิล I/O Link เส้นเดียวเชื่อมต่อกลับไปที่ CNC โดยไม่ต้องใช้ชุดสายไฟหลายเส้นที่อาจจำเป็นต้องใช้
คำถามที่ 1: มาตรฐานการสื่อสาร I/O Link ที่ใช้โดย A02B-0319-C001 คืออะไร
FANUC I/O Link เป็นโปรโตคอลการสื่อสารซีเรียลความเร็วสูงที่เป็นกรรมสิทธิ์ของ FANUC ใช้สถาปัตยกรรมมาสเตอร์-สเลฟ — CNC เป็นมาสเตอร์ และ A02B-0319-C001 เป็นโหนดทาส ต้นแบบจะสำรวจโหนดทั้งหมดในรอบที่กำหนด โดยรวบรวมข้อมูลอินพุตและส่งมอบคำสั่งเอาต์พุต รอบเวลาของการเชื่อมต่อ I/O นั้นเร็วเพียงพอสำหรับข้อกำหนดการควบคุมเครื่องจักรแบบเรียลไทม์ของ PMC โปรโตคอลทำงานบนสายเคเบิลบิดเกลียวคู่หุ้มฉนวนมาตรฐานหรือไฟเบอร์ออปติก ขึ้นอยู่กับการกำหนดค่าระบบ
คำถามที่ 2: A02B-0319-C001 มีจุด I/O กี่จุด
จำนวนจุด I/O ถูกกำหนดโดยตัวแปรหน่วยเฉพาะและการกำหนดค่าโมดูล I/O ภายใน ยูนิต I/O ของ FANUC สำหรับตู้แม่เหล็กไฟฟ้า โดยทั่วไปจะมีอินพุตและเอาท์พุตดิจิทัล 32 ถึง 64 อินพุตและเอาต์พุตในการรวมกันที่หลากหลาย จำนวนจุดที่แน่นอนและการกำหนดที่อยู่ I/O สำหรับ A02B-0319-C001 ถูกกำหนดไว้ในคู่มือการเชื่อมต่อ FANUC CNC สำหรับประเภทการควบคุมเฉพาะ การแมปที่อยู่ I/O ของ PMC จะต้องตรงกับช่วงที่อยู่ที่กำหนดไว้ของหน่วย I/O จริง
คำถามที่ 3: สามารถเพิ่ม A02B-0319-C001 ให้กับระบบที่ไม่มี I/O ของตู้แม่เหล็กกำลังได้หรือไม่
การเพิ่ม A02B-0319-C001 จำเป็นต้องมีสล็อต I/O Link บน CNC ซึ่งโดยทั่วไป I/O Link จะรองรับหลายโหนด แต่จำนวนทั้งหมดจะถูกจำกัด โปรแกรม PMC ของ CNC จะต้องได้รับการอัปเดตเพื่ออ่านและเขียนที่อยู่ I/O ใหม่ การเพิ่มยูนิต I/O ใหม่โดยไม่อัปเดตโปรแกรม PMC ส่งผลให้ I/O ทางกายภาพไม่ได้รับการแก้ไข — ฮาร์ดแวร์เชื่อมต่ออยู่ แต่ CNC เพิกเฉยต่อสิ่งนั้น ศึกษาคู่มือการเชื่อมต่อ CNC I/O Link สำหรับความจุของโหนดที่มีอยู่และขั้นตอนการกำหนดที่อยู่
คำถามที่ 4: อะไรคือผลที่ตามมาของความล้มเหลว A02B-0319-C001 ระหว่างการทำงานของเครื่องจักร?
หากการสื่อสาร I/O Link ไปยัง A02B-0319-C001 สูญหายระหว่างการทำงาน CNC จะสร้างการแจ้งเตือน I/O Link ระบบความปลอดภัยได้รับการออกแบบมาให้ไม่ปลอดภัย — โดยทั่วไปแลดเดอร์ PMC จะขับเคลื่อนเอาท์พุตทั้งหมดไปสู่สถานะที่ปลอดภัย (คอนแทคเตอร์ปิด, ใช้เบรก) เมื่อการสื่อสารของยูนิต I/O ขาดหายไป เครื่องจะหยุดทำงาน การรีสตาร์ทจำเป็นต้องกู้คืนการสื่อสาร I/O ยืนยันว่าไม่มีเงื่อนไขข้อบกพร่องอื่น ๆ อยู่ และการรีเซ็ต PMC
คำถามที่ 5: การเปลี่ยน A02B-0319-C001 จำเป็นต้องเปลี่ยนแปลงโปรแกรม PMC หรือไม่
ไม่ใช่หากหน่วยทดแทนเป็นรุ่นเดียวกันกับจำนวน I/O และการกำหนดค่าที่อยู่ลิงก์ I/O เดียวกัน โปรแกรม PMC ใช้ที่อยู่ I/O ไม่ใช่หมายเลขซีเรียลของหน่วยฮาร์ดแวร์ ตราบใดที่ A02B-0319-C001 ทดแทนได้รับการกำหนดค่าให้เป็นที่อยู่ลิงก์ I/O เดียวกันกับยูนิตที่ล้มเหลว โปรแกรม PMC ที่มีอยู่จะสื่อสารกับอุปกรณ์ดังกล่าวโดยไม่มีการแก้ไข ตรวจสอบที่อยู่ลิงก์ I/O จากการกำหนดค่าของยูนิตที่ล้มเหลวก่อนที่จะทำการเปลี่ยนทดแทน
