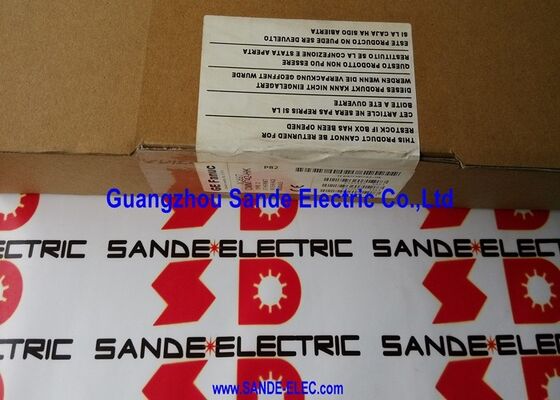

GE FANUC ผสมผสาน 24VDC POS LOG กลุ่มการเข้า 16 จุด / การออกเรเล่ 2 แอมเปอร์แยก IC200MDD845 IC2OOMDD845 IC-200MDD845

GE Fanuc IC200MDD845 | โมดูล I/O แบบแยกส่วน VersaMax — อินพุต DC 16 × 24V / 8 × เอาต์พุตรีเลย์ 2A แบบแยก / 24 จุด

หนึ่งโมดูล สองฟังก์ชัน — อินพุตและเอาต์พุตรีเลย์รวมกัน

IC200MDD845 รวมฟังก์ชันอินพุตดิจิทัลและเอาต์พุตรีเลย์ไว้ในช่อง VersaMax I/O ช่องเดียว ในระบบที่จำเป็นต้องใช้ทั้งอินพุตและเอาต์พุต แต่จำนวน I/O ที่สถานีอยู่ในระดับปานกลาง โมดูลแบบผสมจะลดจำนวนสล็อตที่ใช้งาน และทำให้รายการโมดูลง่ายขึ้น เมื่อเทียบกับการใช้โมดูลอินพุตและเอาต์พุตเฉพาะแยกต่างหาก

อินพุต 16 ช่องเป็นตรรกะเชิงบวก 24V DC ซึ่งเป็นแรงดันไฟฟ้าควบคุม 24V DC มาตรฐานสำหรับเซ็นเซอร์อุตสาหกรรม ลิมิตสวิตช์ อุปกรณ์ตรวจจับความใกล้เคียง และปุ่มกด อินพุต 8 กลุ่มสองกลุ่มแต่ละกลุ่มจะส่งสัญญาณฟิลด์การอ่านและส่งต่อไปยัง PLC บนแบ็คเพลน ตรรกะเชิงบวก (การจัดหา) หมายถึงเซ็นเซอร์หรือสวิตช์จ่ายไฟ 24V DC ไปยังขั้วต่ออินพุตเพื่อส่งสัญญาณสถานะเปิด

เอาต์พุตรีเลย์ 8 ช่องมีข้อได้เปรียบเหนือโมดูลเอาต์พุตทรานซิสเตอร์สำหรับการสลับโหลด AC/DC แบบผสม เอาท์พุตรีเลย์ทั้ง 8 ตัวแยกออกจากกันจากเอาท์พุตรีเลย์อื่นๆ และจากส่วนอินพุต - รีเลย์แต่ละตัวเป็นแบบหน้าสัมผัสแห้งรูปแบบ A (ปกติเปิด) ซึ่งหมายความว่าสามารถเปลี่ยนโหลดที่แตกต่างกันที่แรงดันไฟฟ้าต่างกันจากเอาต์พุตที่แตกต่างกันบนโมดูลเดียวกันได้โดยไม่ต้องเชื่อมต่อทางไฟฟ้าระหว่างกัน รีเลย์สามารถสลับโหลดทั้ง AC และ DC ได้สูงสุด 2.0A ครอบคลุมไฟ 120V AC, 240V AC, 24V DC, 120V DC และทุกอย่างที่อยู่ระหว่างนั้นภายในพิกัด 5–265V AC / 5–125V DC

ข้อมูลจำเพาะที่สำคัญ

เอาต์พุตรีเลย์แยกเดี่ยว — เหตุใดจึงสำคัญ

บนโมดูลที่มีเอาต์พุตรีเลย์ที่จัดกลุ่มไว้ เอาต์พุตหลายตัวจะใช้ขั้วต่อร่วมกัน หากจำเป็นต้องเปลี่ยนแรงดันไฟฟ้าหรือวงจรที่แตกต่างกัน ขั้วต่อทั่วไปจะบังคับให้เอาต์พุตทั้งหมดในกลุ่มใช้แรงดันไฟฟ้าและขั้วเดียวกัน การแยกส่วนเฉพาะของ IC200MDD845 ช่วยขจัดข้อจำกัดนี้ รีเลย์แต่ละตัวจะมีหน้าสัมผัสในตัวเอง วงจรโหลดจะเชื่อมต่อกับเทอร์มินัลของรีเลย์นั้นเท่านั้น โหลดที่แตกต่างกันโดยสิ้นเชิงแปดโหลดและแรงดันไฟฟ้าที่แตกต่างกันโดยสิ้นเชิงแปดแบบสามารถสลับได้จากโมดูลเดียวกัน

คำถามที่พบบ่อย

คำถามที่ 1: IC200MDD845 ต้องการฐานผู้ให้บริการแบบใด

IC200MDD845 ต้องใช้ตัวพา I/O VersaMax (ซีรีส์ IC200CHSxxx) สำหรับการติดตั้งแบ็คเพลน โมดูลไม่ได้ติดตั้งเข้ากับราง DIN หรือแผงโดยตรง แต่จะยึดเข้ากับส่วนรองรับซึ่งมีขั้วต่อแบ็คเพลน แผงขั้วต่อสายไฟภาคสนาม และการติดตั้งเชิงกล การเลือกผู้ให้บริการขึ้นอยู่กับอินเทอร์เฟซเครือข่าย VersaMax I/O ที่ใช้งาน (Genius NIU, PROFIBUS NIU, Ethernet NIU ฯลฯ)

คำถามที่ 2: IC200MDD845 และ IC200MDD844 แตกต่างกันอย่างไร

IC200MDD844 มีอินพุต 16 อินพุต (ตรรกะเชิงบวก/เชิงลบ, 24V DC) และเอาต์พุตรีเลย์ 8 ตัว - จำนวนใกล้เคียงกัน IC200MDD845 เป็นเวอร์ชันอินพุตลอจิกเชิงบวก ในขณะที่ IC200MDD844 รองรับการกำหนดค่าอินพุตลอจิกทั้งเชิงบวกและเชิงลบ (ขึ้นอยู่กับการแก้ไข) ยืนยันข้อกำหนดการกำหนดค่าลอจิกจากเอกสารระบบที่ติดตั้ง ทั้งสองใช้เอาต์พุตรีเลย์ Form A 2.0A ที่แยกแยกกัน

คำถามที่ 3: เอาท์พุตรีเลย์สามารถสลับทั้งโหลด AC และ DC บนโมดูลเดียวกันได้หรือไม่

ใช่. เนื่องจากเอาต์พุตถูกแยกออกจากกัน รีเลย์แต่ละตัวจึงสามารถสลับประเภทโหลดและแรงดันไฟฟ้าที่แตกต่างกันโดยสิ้นเชิงได้ เอาต์พุตหนึ่งตัวสามารถเปลี่ยนไฟ AC 120V, DC 24V อีกเครื่อง, AC 240V อีกเครื่องหนึ่งได้ ทั้งหมดนี้อยู่บนโมดูลเดียวกันพร้อมกัน หน้าสัมผัสแบบแห้งของรีเลย์เพียงแค่เปิดและปิดวงจรระหว่างขั้วต่อทั้งสอง แรงดันและกระแสของวงจรโหลดจะต้องอยู่ในช่วงพิกัด (2.0A, 5–265V AC หรือ 5–125V DC)

คำถามที่ 4: ไฟ OK LED บน IC200MDD845 บ่งบอกอะไร?

ไฟ LED OK บ่งชี้ว่ากำลังไฟของแบ็คเพลนได้รับการจ่ายให้กับโมดูลอย่างต่อเนื่อง — แบ็คเพลน VersaMax ได้รับการจ่ายไฟ และโมดูลกำลังได้รับพลังงานในการทำงาน ไฟ LED OK สีเข้มแสดงว่าโมดูลไม่ได้รับพลังงานแบ็คเพลน ซึ่งชี้ไปที่โมดูลจ่ายไฟ ตัวส่ง หรือแบ็คเพลนว่าเป็นตำแหน่งความผิดปกติ แทนที่จะเป็นตัวโมดูล IC200MDD845 เอง

คำถามที่ 5: IC200MDD845 มาจากไหน

ผ่านการขายหลังการขาย GE Fanuc / Emerson VersaMax I/O — ผู้จัดจำหน่ายที่ได้รับอนุญาตจาก Emerson ตัวแทนจำหน่ายชิ้นส่วนระบบอัตโนมัติทางอุตสาหกรรม และซัพพลายเออร์ส่วนเกินที่ได้รับการทดสอบ มีการแก้ไขหลายครั้ง (A ถึง N) ทั้งหมดทำหน้าที่เดียวกัน ยืนยันความเข้ากันได้ของการแก้ไขด้วยการกำหนดค่าระบบ VersaMax ที่ติดตั้ง หากจำเป็น ขณะนี้ผลิตภัณฑ์ GE Fanuc VersaMax ได้รับการจัดการโดย Emerson Automation Solutions
