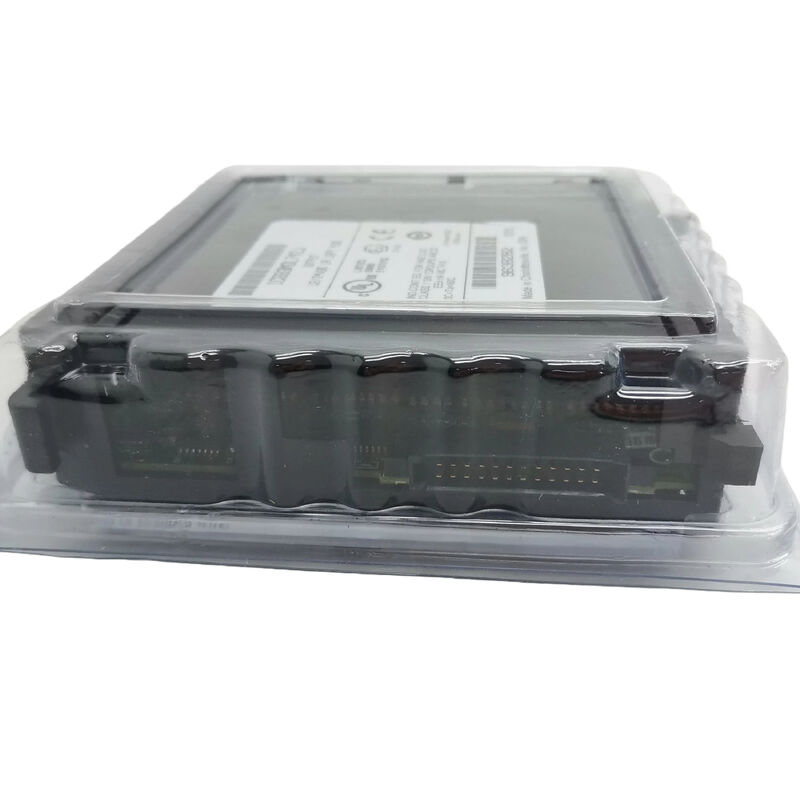

ไอซี693MDL741 | GE Fanuc ซีรีส์ 90-30 โมดูลเอาต์พุต DC 16 จุด - 12 / 24VDC / 0.5A ต่อจุด / ลอจิกเชิงลบ / 2 × 8 กลุ่ม / การแยก 1500V

ตรรกะเชิงลบ — ความหมายในภาคสนาม

ตรรกะเชิงลบ (การจม) หมายความว่าแต่ละช่องสัญญาณเอาท์พุตเชื่อมต่อด้านลบ/ด้านร่วมของโหลดเข้ากับเทอร์มินัลเอาต์พุตของโมดูล แรงดันไฟฟ้าที่เป็นบวกมาจากแหล่งจ่ายไฟภายนอกของผู้ใช้โดยตรงไปยังด้านหนึ่งของโหลด เมื่อเอาต์พุตเปิดใช้งาน IC693MDL741 จะให้เส้นทางกระแสจากโหลดผ่านทรานซิสเตอร์เอาต์พุตไปยังบัสเชิงลบ ซึ่งจะทำให้วงจรสมบูรณ์

การจัดเรียงแบบจมนี้เป็นมาตรฐานสำหรับอุปกรณ์ภาคสนาม DC อุตสาหกรรมจำนวนมากตามแบบแผนของเครื่องมือกลของญี่ปุ่นและเอเชีย โซลินอยด์วาล์ว ไฟแสดง และคอยล์รีเลย์ชนิด NPN มีสายสำหรับอินพุตจมเชื่อมต่อโดยตรงกับเอาต์พุตของ IC693MDL741 โดยไม่มีการกลับขั้ว สำหรับการโหลดการจัดหา (PNP) จำเป็นต้องใช้รีเลย์แบบอินเทอร์โพสหรือชุดโมดูลอื่น

แหล่งจ่ายไฟ 12V หรือ 24V DC ภายนอกของผู้ใช้จ่ายไฟให้กับอุปกรณ์ภาคสนามทั้งหมด IC693MDL741 มีเฉพาะทรานซิสเตอร์สวิตชิ่งเท่านั้น ไม่มีแรงดันไฟฟ้าสนามมาจากแบ็คเพลน

ข้อมูลจำเพาะที่สำคัญ

สองกลุ่มจากแปด - การจัดสายไฟและการแยก

จุดเอาต์พุต 16 จุดแบ่งออกเป็นสองกลุ่มเท่าๆ กัน กลุ่มละ 8 จุด แต่ละกลุ่มมีขั้วต่อเอาต์พุตร่วมของตัวเอง ซึ่งหมายความว่า:

• ความชัดเจนของสายไฟ:กลุ่ม 0 (จุด 0–7) และกลุ่ม 1 (จุด 8–15) เชื่อมต่อกับแหล่งจ่ายร่วมที่แยกจากกัน อุปกรณ์ภาคสนามในวงจรแรงดันไฟฟ้าที่ต่างกันสามารถใช้กลุ่มที่แตกต่างกันได้โดยไม่มีการปนเปื้อนข้าม
• ความจุปัจจุบัน:แต่ละทั่วไปรองรับสูงสุด 2A — 8 เอาต์พุตที่ 0.5A โหลดเต็ม เทอร์มินัลทั่วไปจะต้องได้รับการจัดอันดับสำหรับโหลดรวมของทั้งหมด 8 จุดในกลุ่มนั้นภายใต้เงื่อนไขกรณีที่เลวร้ายที่สุด
• การแยกกลุ่ม:การแยก 500V ระหว่างทั้งสองกลุ่มทำให้มีศักยภาพในการจ่ายไฟภายนอกที่แตกต่างกันสำหรับกลุ่ม 0 และกลุ่ม 1 ภายในขีดจำกัดการแยก สำหรับวงจรโหลดกำลังที่แยกจากกันโดยสิ้นเชิง สิ่งนี้จะทำให้มีการแยกทางไฟฟ้าระหว่างกลุ่มอย่างปลอดภัย

สถานการณ์การใช้งาน

การควบคุมโซลินอยด์วาล์วบนเครื่องมือกล:คอนโทรลเลอร์ซีรีส์ 90-30 จัดการวาล์วโซลินอยด์แบบนิวแมติก 12 ตัว (NPN, การจม) ทั่วทั้งระบบจับยึดชิ้นงาน สองกลุ่มของ IC693MDL741 มีการควบคุมแยกกันสำหรับวงจรแคลมป์ซ้ายและขวาโดยมีกลุ่มร่วมกันต่อกลุ่ม

การควบคุมแผงตัวบ่งชี้:ไฟแสดงสถานะ 16 ดวงบนแผงควบคุมเครื่องจักรที่เชื่อมต่อกับจุดเอาท์พุต 16 จุด ไฟสัญญาณ LED ใน IC693MDL741 ช่วยให้ผู้ปฏิบัติงาน HMI ตรวจสอบความต่อเนื่องของการเดินสายไฟของหลอดไฟระหว่างการทดสอบการใช้งานโดยไม่ต้องใช้เครื่องทดสอบหลอดไฟแยกต่างหาก

รีเลย์คอยล์ไดรฟ์สำหรับโหลดกระแสสูง:IC693MDL741 ขับเคลื่อนคอยล์รีเลย์แบบ interposing 16 ตัว (24VDC, การจม) รีเลย์จะสลับคอนแทคเตอร์ของมอเตอร์ 240VAC กระแสไฟสูง 0.5A ต่อจุดจับกระแสคอยล์รีเลย์มาตรฐานที่ 0.1–0.3A ได้อย่างสะดวกสบาย

คำถามที่พบบ่อย

คำถามที่ 1: IC693MDL741 (ตรรกะเชิงลบ) และ IC693MDL740 (ตรรกะเชิงบวก) แตกต่างกันอย่างไร?

IC693MDL740 ใช้ตรรกะเชิงบวก (การจัดหา) โดยจ่ายกระแสเอาต์พุตจากบัสบวกไปยังโหลด IC693MDL741 ใช้ตรรกะเชิงลบ (การจม) - เอาต์พุตจะให้เส้นทางส่งคืนสำหรับกระแสโหลดไปยังบัสเชิงลบ ทางเลือกขึ้นอยู่กับรูปแบบการเดินสายของอุปกรณ์ภาคสนามทั้งหมด อุปกรณ์สนาม NPN ใช้การจม (IC693MDL741); อุปกรณ์สนาม PNP ใช้การจัดหา (IC693MDL740) ตรวจสอบข้อมูลจำเพาะของอุปกรณ์ภาคสนามและมาตรฐานการเดินสายไฟที่มีอยู่ก่อนเลือก

คำถามที่ 2: สามารถติดตั้ง IC693MDL741 ลงในช่องใดๆ ของแผ่นฐาน Series 90-30 ได้หรือไม่

ใช่. IC693MDL741 ติดตั้งในช่อง I/O ใดๆ ของแผ่นฐาน Series 90-30 — โมดูลไม่ได้เจาะจงสล็อต โปรแกรมเมอร์ PLC กำหนดที่อยู่ I/O ให้กับสล็อตในการกำหนดค่าระบบ ตำแหน่งสล็อตจะกำหนดการแมปที่อยู่ I/O ไม่ใช่ฟังก์ชันโมดูล

คำถามที่ 3: จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกใดสำหรับวงจรสนามของ IC693MDL741

ผู้ใช้จะต้องจ่ายไฟ DC 12V หรือ 24V ภายนอกสำหรับอุปกรณ์ภาคสนาม — IC693MDL741 ไม่ได้สร้างพลังงานสนามภายใน แรงดันไฟฟ้าภายนอกต้องอยู่ภายในช่วงการทำงานของโมดูล: 12 ถึง 24V DC โดยมีพิกัดความเผื่อ +20% และ –15% ซึ่งหมายความว่าแหล่งจ่ายไฟอาจมีช่วงตั้งแต่ประมาณ 10.2V ถึง 28.8V และยังอยู่ในข้อกำหนด

คำถามที่ 4: IC693MDL741 สามารถขับเคลื่อนโหลดประเภทใดโดยตรงที่ 0.5A ต่อจุด

โซลินอยด์วาล์ว (24VDC, กระแสคอยล์ 0.1–0.4A), ไฟแสดงสถานะและไฟ LED (24VDC สูงถึง 0.5A), คอยล์รีเลย์ (24VDC, 0.1–0.3A) และคอยล์คอนแทคเตอร์ขนาดเล็ก ทั้งหมดนี้อยู่ภายในพิกัด 0.5A สำหรับโหลดแบบเหนี่ยวนำ (โซลินอยด์ คอยล์รีเลย์) ให้เพิ่มไดโอดลดแรงดันทั่วทั้งขดลวด — back-EMF ในการลดพลังงานสามารถสร้างความเสียหายให้กับทรานซิสเตอร์เอาท์พุตโดยไม่มีการกดแรงดัน โหลดของมอเตอร์และคอนแทคเตอร์ขนาดใหญ่เกิน 0.5A ต้องใช้รีเลย์แบบอินเทอร์โพส

คำถามที่ 5: ส่วนต่อท้ายการแก้ไข (741C, 741E, 741F, 741G) เทียบเท่ากับการใช้งานหรือไม่

ส่วนต่อท้ายตัวอักษร (C, E, F, G) ระบุการแก้ไขฮาร์ดแวร์ของ IC693MDL741 การแก้ไขทั้งหมดมีฟังก์ชันการทำงานที่เทียบเท่ากัน — ข้อมูลจำเพาะตรรกะเชิงลบ 16 จุด 12/24VDC 0.5A เดียวกัน การเดินสายเดียวกัน ความเข้ากันได้ของสล็อตเดียวกัน การแก้ไขสะท้อนให้เห็นถึงส่วนประกอบภายในหรือการอัปเดตการผลิตในขณะที่ยังคงความเข้ากันได้แบบย้อนหลัง การเปลี่ยน 741G ในระบบที่เคยใช้ 741C ก่อนหน้านี้ ไม่จำเป็นต้องเปลี่ยนแปลงโปรแกรม
