| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Mitsubishi |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | Q68DAVN |

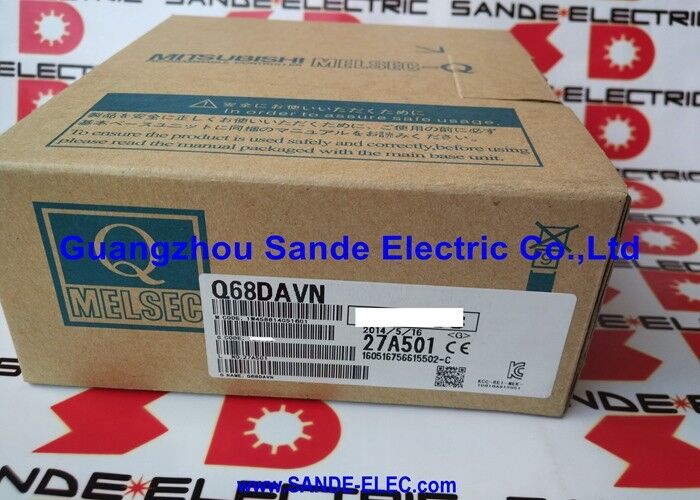

Q68DAVN ให้ช่องทางออกแบบแอนาล็อกอิสระ ± 10V DC จํานวน 8 ช่องสําหรับแพลตฟอร์ม PLC Mitsubishi MELSEC-Qแต่ละช่องรับค่าดิจิตอลไบนารีที่ลงนาม 16 บิตจาก CPU ซีรีส Q และแปลงมันเป็นความแรงต่อเนื่องแบบแอนಲಾಗ์ความดันแบบแอนาล็อกนี้ขับเคลื่อนอุปกรณ์สนามที่ต้องการค่าตั้งค่าความดันแบบแปรปรวนต่อเนื่องและวงจรควบคุมกระบวนการ.
รูปแบบความละเอียดสองรูปแบบขยายการใช้งานของโมดูลผ่านความต้องการความแม่นยําที่แตกต่างกัน095 การนับดิจิตอลในช่วงผลิต ± 10V. โหมดความละเอียดสูงเพิ่มเป็น −12,288 ถึง +12,287 หรือ −16,384 ถึง +16,383 ขึ้นอยู่กับการตั้งค่าการส่งผลิตระดับความเครียดออกที่ละเอียดกว่าสําหรับการใช้งานควบคุมความแม่นยําที่ความละเอียดแบบมาตรฐานไม่เพียงพอ.
The output short-circuit protection prevents damage to the module when an output is accidentally short-circuited to ground or another voltage — a failure mode that would otherwise destroy the output circuitวงจรป้องกันจํากัดกระแสออก ป้องกัน DAC และระยะออกในขณะที่ความผิดพลาดมีอยู่การป้องกันนี้ไม่ได้แทนการปฏิบัติการสายไฟที่เหมาะสมในสนาม แต่ให้บริการระยะความปลอดภัยในระหว่างการใช้งานและสายไฟผิดพลาด.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | Q68DAVN |
| ช่องทาง | 8 การออกแรงดันแบบแอนลาจ |
| ระยะผลิต | -10V ถึง +10V DC |
| ความต้านทานภาระ | 1kΩ ถึง 1MΩ |
| การเข้าแบบดิจิตอล | ไบนารีที่ลงนาม 16 บิต |
| ระยะสภาพแบบมาตรฐาน | -4,096 ถึง +4,095 |
| ระยะความละเอียดสูง | -12,288 ถึง +12,287 / -16,384 ถึง +16,383 |
| พลังภายนอก | 0.2A ต่อเนื่อง / 2.5A การกระแทก (230μs มากที่สุด) |
| กระแสไฟฟ้าภายใน 5V | 0.38A |
| EEPROM ความยั่งยืน | แม็กซ์ 100,000 เขียน |
| การป้องกันการตัดสั้น | ใช่ |
| ระเบียง | MELSEC-Q |
Q68DAVN ใช้การเชื่อมต่อปลายเครม (crimp terminal connections) ปลายเครม FG (frame ground) ต้อนรับ: ปลายเครม R1.25-3, 1.25-YS3, RAV1.25-3, หรือ V1.25-YS3A ปลายเครมสัญญาณอื่นๆ ต้อนรับ R125-3 ปลายเครมป์เท่านั้น ปลายเครมป์ที่มีกล่อง (แยก) ไม่สามารถใช้ในปลายสัญญาณได้นี่คือข้อจํากัดของรายละเอียดสายไฟฟ้า ไม่ใช่คําแนะนํา: การใช้ชนิดปลายทางที่ไม่ถูกต้อง จะทําให้เกิดการเชื่อมต่อที่ไม่น่าเชื่อถือ หรือความไม่สอดคล้องทางกายภาพกับสายปลายทางของโมดูล
Q68DAVN เก็บปริมาตรช่องทาง (การตั้งค่าช่วงการออก, การตั้งค่าเปิดการออก) ใน EEPROM ด้วยความยาวในการเขียนสูงสุด 100,000 การปฏิบัติการขั้นต่ํานี้ใช้กับ EEPROM ภายในโมดูลโปรแกรม PLC ที่เขียนพารามิเตอร์โมดูลอย่างต่อเนื่อง (แทนที่จะเขียนครั้งเดียวระหว่างการใช้งาน) สามารถใช้ขั้นต่ํานี้ในการทํางานต่อเนื่อง.ออกแบบโปรแกรมเพื่อเขียนพารามิเตอร์เมื่อมันเปลี่ยนแปลงเท่านั้น ไม่ใช่ทุกรอบการสแกน
Q1: ความแตกต่างระหว่างโหมดความละเอียดมาตรฐานและโหมดความละเอียดสูงบน Q68DAVN คืออะไร?
ในโหมดความละเอียดมาตรฐาน ระยะการแปลงจากดิจิตัลเป็นอานาล็อก -4,096 ถึง +4,095 นับในช่วงผลิต ± 10 วอลต์ ประมาณ 2.44mV ต่อการนับระยะ ±10V เดียวกันถูก mapped ไปยังระยะการนับดิจิตอลที่กว้างกว่า (ถึง -16เลือกโหมดความละเอียดสูงสําหรับแอพลิเคชั่นที่ความละเอียดการออกของสิ่งสําคัญเช่น จุดกําหนดการเคลื่อนไหวแม่นยําหรือวงจรควบคุมกระบวนการที่แน่น.
Q2: ความต้านทานภาระขั้นต่ําที่ Q68DAVN ออกต้องการคืออะไร?
รายละเอียดผลิตต้องการความต้านทานภาระขั้นต่ํา 1kΩการเชื่อมโยงภาระที่ต่ํากว่า 1kΩ อาจทําให้ความเข้มข้นออกเบี่ยงเบนจากค่าที่สั่งหรือเปิดระบบป้องกันการตัดสั้นหน่วยอัดอัดสูงถึง 1MΩ ได้รับการสนับสนุน หน่วยอัดอัดผลิตสามารถขับเคลื่อนช่วงนี้ได้อย่างน่าเชื่อถือ ยืนยันว่าอัดอัดทางเข้าของอุปกรณ์ที่เชื่อมต่ออยู่ในระยะ 1kΩ ถึง 1MΩ ก่อนการเชื่อมต่อสายไฟ
Q3: เครื่อง Q68DAVN ให้การออกวงจรปัจจุบัน (420mA)?
Q68DAVN ให้ผลิตความกระชับเฉพาะ (−10V ถึง +10V DC) สําหรับผลิตแบบอานาล็อกในวงจรปัจจุบัน (420mA) บนแพลตฟอร์ม MELSEC-Q มิตซูบิชิให้บริการโมดูล DA ผลิตปัจจุบันพิเศษยืนยันประเภทการออกที่ต้องการโดยอุปกรณ์สนามเชื่อมต่อ ∆ โมดูลแรงดัน DA ไม่สามารถแทนโมดูลวงกระแสปัจจุบันได้โดยไม่ต้องแปลงสัญญาณเพิ่มเติม.
คําถามที่ 4: เกิดอะไรขึ้นถ้า Q68DAVN ออกเป็นสั้นต่อพื้นดิน?
วงจรป้องกันวงจรสั้นจํากัดกระแสออกเพื่อปกป้องระดับการออกของโมดูล ความดันออกจะล่มลงในระหว่างการสั้น แต่วงจรภายในไม่เสียหายเมื่อการตัดวงจรสั้น, การออกจะกลับมาที่ค่าที่สั่ง โปรแกรม PLC อาจได้รับสัญญาณความผิดพลาดของโมดูลที่แสดงสภาพการตัดสั้น ขึ้นอยู่กับการตั้งค่าการวินิจฉัยตลอดเวลาแก้ไขความผิดพลาดการเชื่อมต่อไฟฟ้า ก่อนที่จะกลับมาโมดูลในการทํางานปกติ.
Q5: สามารถติดตั้งโมดูล Q68DAVN ได้กี่หน่วยในระบบ MELSEC-Q?
Q68DAVN ติดตั้งในสล็อตโมดูลฟังก์ชันฉลาดใด ๆ ที่มีอยู่ในฐานหลัก MELSEC-Q หรือฐานขยายจํานวนโมดูลสูงสุดจํากัดด้วยจํานวนโมดูลฉลาดสูงสุดของ CPU ซีรีส Q (โดยทั่วไปสูงสุด 64 โมดูลฉลาดต่อ CPU), ขึ้นอยู่กับประเภท CPU) และโดยจํานวนสล็อตหน่วยฐานทั้งหมด แต่ละ Q68DAVN มีสล็อตหนึ่งยืนยันขีดจํากัดโมดูลฉลาดของ CPU รายการจากคู่มือผู้ใช้ MELSEC-Q CPU ก่อนการตั้งค่าระบบหลายโมดูล.
