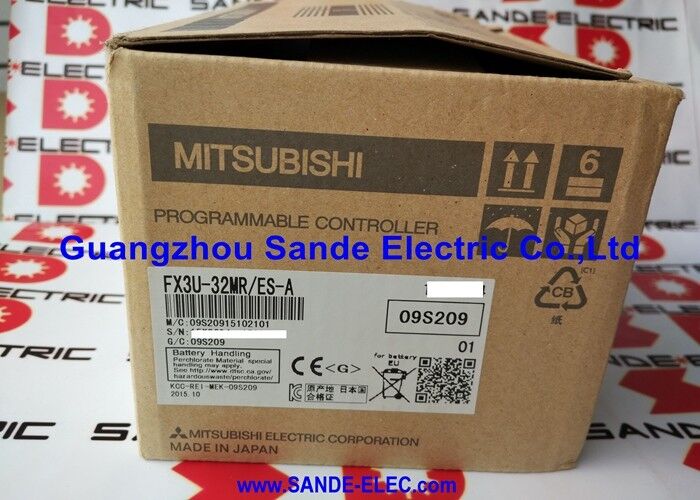

มิตซูบิชิ โมดูล PLC FX3U-32MRES-A FX3U32MRESA

มิตซูบิชิ FX3U-32MR/ES-A | MELSEC FX3U PLC ขนาดกะทัดรัด 32 จุด — รีเลย์ 16 DI / 16 DO / 100–240V AC / ขั้น 64K

FX3U — ขีดความสามารถที่เหนือกว่า FX2N ในรูปแบบกะทัดรัด

FX3U คือ PLC ขนาดกะทัดรัดที่มีประสิทธิภาพสูงสุดของ Mitsubishi ในซีรีส์ MELSEC-F FX3U-32MR/ES-A บรรจุอินพุตดิจิตอล 16 ช่องและเอาต์พุตรีเลย์ 16 ช่องไว้ในตัวเครื่องขนาดกะทัดรัดเพียงตัวเดียวพร้อมแหล่งจ่ายไฟ AC 100–240V — ES-A ที่กำหนดการกำหนดค่าแหล่งจ่ายไฟ AC มาตรฐานยุโรป หน่วยทำงานจากแหล่งจ่ายไฟหลัก AC เฟสเดียวตลอดช่วง 100–240V เต็มรูปแบบโดยไม่มีการเลือกช่วง ครอบคลุมการติดตั้งตั้งแต่กริดญี่ปุ่น 100V ไปจนถึงแหล่งจ่ายไฟหลักยุโรป 230V โดยไม่ต้องเปลี่ยนฮาร์ดแวร์

รูปแบบเอาต์พุตรีเลย์จะสลับโหลดสนามที่แรงดันไฟฟ้า AC หรือ DC — คอนแทคเตอร์ โซลินอยด์วาล์ว ไฟไพล็อต และมอเตอร์ AC ขนาดเล็ก สำหรับการใช้งานสวิตช์ความถี่สูง ตัวแปรเอาท์พุตทรานซิสเตอร์ (FX3U-32MT) มีความเหมาะสมมากกว่า เอาท์พุตรีเลย์รองรับประเภทโหลดทางอุตสาหกรรมที่ต้องการการแยกทางไฟฟ้าและความยืดหยุ่นของแรงดันไฟฟ้าซึ่งเอาท์พุตทรานซิสเตอร์ไม่สามารถให้ได้

การขยายจุด I/O สูงสุด 256 จุดใช้โมดูลส่วนขยายและอะแดปเตอร์ซีรีส์ FX3U บล็อกกำหนดตำแหน่ง FX3U-1PG, โมดูลอินพุตอะนาล็อก FX3U-4AD และอะแดปเตอร์การสื่อสารสำหรับ RS-232C, RS-485 และอีเธอร์เน็ต ล้วนเชื่อมต่อกับยูนิตฐานเดียวกัน โดยปรับขนาดระบบจากตัวควบคุม 32 จุดแบบสแตนด์อโลนไปเป็นตัวควบคุมเครื่องจักรแบบมัลติฟังก์ชั่นโดยไม่ต้องเปลี่ยน CPU

ข้อมูลจำเพาะที่สำคัญ

ตัวนับความเร็วสูงที่ 100 kHz — ไม่มีฮาร์ดแวร์ภายนอก

FX3U-32MR/ES-A มีช่องตัวนับความเร็วสูงในตัว 6 ช่อง สี่ช่องสัญญาณทำงานที่ 10 kHz; สองที่ 100 kHz สิ่งเหล่านี้ยอมรับตัวเข้ารหัส เซนเซอร์จับความใกล้เคียง หรือเอาต์พุตพัลส์โดยตรง ช่วยให้สามารถติดตามตำแหน่ง การวัดความถี่ และการตรวจสอบความเร็วภายในยูนิตฐานได้ สำหรับการวางตำแหน่งแกนเดียวที่ต้องมีการควบคุมการเคลื่อนไหวที่มีโครงสร้างมากขึ้น บล็อกการวางตำแหน่ง FX3U-1PG จะเพิ่มเอาต์พุตพัลส์ 200 kHz เฉพาะที่ด้านบนของฟังก์ชันตัวนับในตัวของหน่วยฐาน

คำถามที่พบบ่อย

คำถามที่ 1: ในทางปฏิบัติแล้ว รีเลย์เอาท์พุตมีความหมายอย่างไรเมื่อเปรียบเทียบกับเวอร์ชันเอาท์พุตของทรานซิสเตอร์

เอาต์พุตรีเลย์ (MR) สลับโหลด AC และ DC ที่ช่วงแรงดันไฟฟ้าที่หลากหลาย — สูงถึง 250V AC และ 30V DC หน้าสัมผัสไม่มีข้อกำหนดขั้วไฟฟ้าคงที่ เอาต์พุตทรานซิสเตอร์ (MT) สลับเฉพาะ 24V DC เท่านั้น แต่สลับเร็วขึ้น (ไม่มีความล่าช้าทางกลไก) รองรับอัตรารอบที่สูงขึ้น และไม่สึกหรอจากการสัมผัสอาร์ค เลือกรีเลย์สำหรับโหลด AC อุปกรณ์ภาคสนามที่แรงดันไฟฟ้าอื่นที่ไม่ใช่ 24V DC และการสลับความถี่ต่ำ เลือกทรานซิสเตอร์สำหรับเอาต์พุตพัลส์ความถี่สูงและโหลด 24V DC ที่สลับเร็ว

คำถามที่ 2: FX3U-32MR/ES-A สามารถตั้งโปรแกรมโดยใช้ GX Works3 ได้หรือไม่

ซีรีส์ FX3U ได้รับการตั้งโปรแกรมโดยใช้ GX Works2 GX Works3 รองรับ FX5U และ FX5UC (ซีรีส์ iQ-F) แต่ไม่ใช่รุ่น FX3U ใช้ GX Works2 กับสายเคเบิลโปรแกรม SC09 RS-422 หรืออะแดปเตอร์ USB เพื่อเชื่อมต่อกับพอร์ต RS-422 ในตัว

คำถามที่ 3: โมดูลส่วนขยายใดที่สามารถเชื่อมต่อกับ FX3U-32MR/ES-A ได้

FX3U ยอมรับโมดูลส่วนขยาย I/O มาตรฐาน (FX2N-EX, FX3U-EX), โมดูลฟังก์ชันพิเศษ (อะนาล็อก การกำหนดตำแหน่ง การสื่อสาร) และซีรีส์ FX3U ADP (อะแดปเตอร์ส่วนขยาย) I/O ทั้งหมดขยายได้สูงสุด 256 จุด สามารถเชื่อมต่อบล็อกการวางตำแหน่ง FX3U-1PG ได้สูงสุด 8 บล็อกสำหรับการเคลื่อนที่แบบหลายแกน

คำถามที่ 4: FX3U-32MR/ES-A มีพอร์ต Ethernet ในตัวหรือไม่

ไม่ หน่วยฐานมีพอร์ต RS-422 ในตัวสำหรับการเขียนโปรแกรมและการสื่อสารแบบอนุกรม สำหรับการเชื่อมต่ออีเธอร์เน็ต ให้เพิ่ม FX3U-ENET-ADP (อะแดปเตอร์อีเธอร์เน็ต) เข้ากับพอร์ต ADP ทางด้านซ้ายของ CPU FX3U ยังรองรับ RS-232C และ RS-485 ผ่านอะแดปเตอร์การสื่อสารอีกด้วย

คำถามที่ 5: อายุการใช้งานแบตเตอรี่มีอายุการใช้งานนานเท่าใด และจะปกป้องข้อมูลใดบ้าง

FX3U ใช้แบตเตอรี่ลิเธียมในตัวเพื่อเก็บโปรแกรมผู้ใช้ไว้ใน RAM เมื่อถอดปลั๊กออก อายุการใช้งานของแบตเตอรี่โดยทั่วไปคือ 5 ปีภายใต้สภาวะการทำงานปกติ เมื่อสัญญาณเตือนแบตเตอรี่ (M8006) เปิดใช้งาน ให้เปลี่ยนแบตเตอรี่ภายในเวลาที่ระบุไว้ในคู่มือฮาร์ดแวร์ FX3U เพื่อหลีกเลี่ยงไม่ให้โปรแกรมสูญหาย
