| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A03B-0801-C127 |

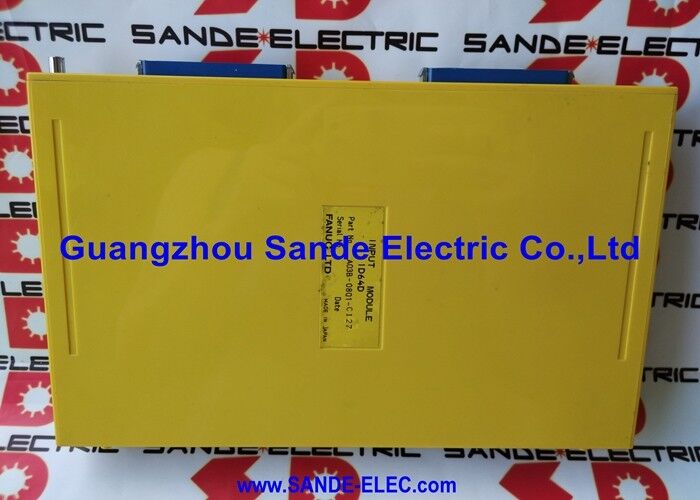

A03B-0801-C127 คือโมดูลอินพุต ID64D สำหรับแบ็คเพลน PLC (Programmable Logic Controller) ในระบบ CNC ซีรีส์ 10, 11 และ 15 ของ FANUC ซีรีส์ 10, 11 และ 15 ใช้สถาปัตยกรรม I/O แบบโมดูลาร์ โดยที่โมดูลอินพุตและเอาต์พุตเสียบเข้ากับแบ็คเพลน PLC เฉพาะ ซึ่งเป็นการจัดเรียงเชิงกลที่แตกต่างจากซีรีส์ Zero C และ 0i ในภายหลัง A03B-0801-C127 เป็นหนึ่งในโมดูลปลั๊กอินดังกล่าว ซึ่งมีอินพุตดิจิตอล 24V DC 64 ช่องในสล็อตแบ็คเพลนหนึ่งช่อง
การกำหนด "ID64D" เข้ารหัสข้อกำหนดหลักของโมดูล: I = อินพุต, D = ประเภท DC, 64 = จำนวนช่อง ช่องอินพุตทั้ง 64 ช่องรับสัญญาณ 24V DC จากสนาม เช่น ลิมิตสวิตช์ พรอกซิมิตี้เซนเซอร์ ปุ่มกด หน้าสัมผัสรีเลย์ และสัญญาณไบนารี DC อื่นๆ เวลาตัวกรองอินพุต 20 มิลลิวินาทีใช้กับทุกช่องสัญญาณ: ต้องเก็บสัญญาณไว้อย่างน้อย 20 มิลลิวินาทีก่อนที่โมดูลจะรายงานไปยัง PMC ของ CNC โดยกรองการสะท้อนกลับของหน้าสัมผัสทางไฟฟ้าและพัลส์สัญญาณรบกวนสั้นๆ ที่อาจก่อให้เกิดเหตุการณ์ลอจิกแลดเดอร์ที่ผิดพลาด
โมดูลเชื่อมต่อกับแบ็คเพลน PLC ผ่านทางขั้วต่อขอบ ภายในตัวเรือนโมดูล บอร์ดประมวลผลหลักคือ A16B-1310-0143 — บอร์ดนี้เป็นส่วนประกอบของชุดประกอบ A03B-0801-C127 และไม่ได้จำหน่ายเป็นสินค้าสต็อกแยกต่างหาก
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A03B-0801-C127 |
| การกำหนด | ID64D |
| ช่องสัญญาณเข้า | 64 |
| แรงดันไฟฟ้าขาเข้า | 24V DC |
| ตัวกรองอินพุต | 20ms |
| ซีเอ็นซีที่เข้ากันได้ | ซีรีส์ 10, 11, 15 |
| PCB ภายใน | A16B-1310-0143 |
| การเชื่อมต่อ | ที่ใช้ตัวเชื่อมต่อ |
| น้ำหนัก | ~760ก |
| สถานะ | ยกเลิก |
เวลากรอง 20 มิลลิวินาทีนั้นนานพอที่จะปฏิเสธการเด้งกลับของหน้าสัมผัสจากสวิตช์เชิงกล — ระยะเวลาการเด้งกลับของหน้าสัมผัสเชิงกลโดยทั่วไปคือต่ำกว่า 10 มิลลิวินาที พัลส์ใดๆ ที่สั้นกว่า 20ms บนอินพุต 24V DC จะถูกละเว้นโดยโมดูล ซึ่งให้การป้องกันเสียงรบกวนในตัวสำหรับการเดินสายสนามในสภาพแวดล้อมเครื่องจักรที่มีเสียงดังทางไฟฟ้า โดยไม่ต้องใช้ส่วนประกอบการกรองภายนอก
สำหรับการใช้งานที่ต้องการการตอบสนองอินพุตที่เร็วกว่า — สัญญาณข้ามความเร็วสูง ทริกเกอร์ตัวเข้ารหัส — โมดูลที่มีเวลาตัวกรองสั้นกว่าหรือช่องอินพุตความเร็วสูงเฉพาะจะถูกระบุแยกกัน ตัวกรอง 20ms ของ ID64D เหมาะกับอินเทอร์ล็อกเครื่องจักรมาตรฐานและอินพุตลำดับ
คำถามที่ 1: A03B-0801-C127 ซีรีส์ FANUC CNC อะไรที่ได้รับการออกแบบมาเพื่อ?
โมดูล ID64D ได้รับการออกแบบมาสำหรับตัวควบคุม CNC FANUC ซีรีส์ 10, 11 และ 15 ซีรีส์เหล่านี้ใช้สถาปัตยกรรมแบ็คเพลน I/O แบบโมดูลาร์ A03B-0801 ไม่สามารถทำงานร่วมกับสถาปัตยกรรม I/O ซีรีส์ Zero (0) สถาปัตยกรรม I/O แบบกระจายซีรีส์ i หรือ CNC รุ่นอื่นๆ ของ FANUC ที่ใช้การออกแบบระบบ I/O ที่แตกต่างกัน
คำถามที่ 2: ตัวกรองอินพุต 20ms มีความหมายอย่างไรในทางปฏิบัติ
ตัวกรอง 20ms หมายความว่าสัญญาณอินพุตจะต้องแสดงอย่างต่อเนื่องเป็นเวลาอย่างน้อย 20 มิลลิวินาทีก่อนที่ PMC ของ CNC จะบันทึกการเปลี่ยนแปลงสถานะ นี่คือการกรองสัญญาณรบกวนโดยเจตนา — โดยจะปฏิเสธการสะท้อนจากการสัมผัสจากสวิตช์เชิงกล (โดยทั่วไปจะต่ำกว่า 10 มิลลิวินาที) และภาวะไฟฟ้าชั่วขณะสั้นๆ สัญญาณอินพุต 24V DC ของแท้จากพรอกซิมิตี้เซนเซอร์หรือลิมิตสวิตช์จะถูกค้างไว้นานพอที่จะผ่านตัวกรองได้ เสียงรบกวนช่วงสั้นๆ ถูกปฏิเสธ
Q3: สามารถเปลี่ยนบอร์ดภายใน A16B-1310-0143 แยกกันได้หรือไม่หากล้มเหลว?
A16B-1310-0143 เป็นส่วนประกอบภายในชุดประกอบโมดูล A03B-0801-C127 — ไม่มีจำหน่ายเป็นสินค้าสต็อกแยกต่างหาก หากบอร์ดภายในเสียหาย เส้นทางการเปลี่ยนที่ถูกต้องคือโมดูล A03B-0801-C127 ที่สมบูรณ์ โมดูลได้รับการสั่งซื้อและจัดหาเป็นหน่วยที่สมบูรณ์ บอร์ดภายในไม่สามารถให้บริการแยกกันได้ผ่านทางอะไหล่หลังการขายมาตรฐาน
Q4: อินพุตทั้งหมด 64 รายการบนโมดูลอ่านไม่ถูกต้อง นี่เป็นความล้มเหลวของโมดูลหรือสายไฟขัดข้องหรือไม่
หากอินพุตทั้ง 64 รายการล้มเหลวพร้อมกัน แหล่งจ่ายไฟทั่วไปของโมดูลหรืออินเทอร์เฟซระหว่างโมดูลกับแบ็คเพลน PLC เป็นสาเหตุที่เป็นไปได้มากที่สุด ความล้มเหลวของช่องสัญญาณเดี่ยวถือเป็นข้อผิดพลาดระดับช่องสัญญาณ แต่ความล้มเหลวพร้อมกันของทุกช่องสัญญาณจะชี้ไปที่องค์ประกอบวงจรที่ใช้ร่วมกัน ตรวจสอบแหล่งจ่ายไฟทั่วไป 24V DC ที่จ่ายให้กับโมดูล ตำแหน่งขั้วต่อแบ็คเพลน และแหล่งจ่ายไฟของแบ็คเพลน ก่อนที่จะสรุปว่าตัวโมดูลเองทำงานล้มเหลว
คำถามที่ 5: A03B-0801-C127 มีแหล่งที่มาหลังจากเลิกผลิตแล้วที่ไหน
ผ่านการขายโมดูล I/O ซีรีส์ 10/11/15 ของ FANUC — ตัวแทนจำหน่ายชิ้นส่วน FANUC ผู้เชี่ยวชาญ บริการซ่อม CNC ที่มีประสบการณ์กับแพลตฟอร์ม Series 15 และซัพพลายเออร์ที่ได้รับการทดสอบส่วนเกิน ยืนยัน A03B-0801-C127 (ID64D) จากฉลากของโมดูลก่อนสั่งซื้อ รุ่น A03B-0801 ที่อยู่ติดกันมีจำนวนช่องสัญญาณหรือฟังก์ชันเอาต์พุตต่างกัน และไม่สามารถใช้แทนกันได้กับโมดูลอินพุต ID64D
