| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | AB |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 1769-ก่อนคริสตกาล |
คอนโทรลเลอร์ CompactLogix จะจัดเก็บโปรแกรมผู้ใช้และหน่วยความจำข้อมูลไว้ใน SRAM ที่สำรองแบตเตอรี่ เมื่อแหล่งจ่ายไฟถูกตัดการเชื่อมต่อหรือล้มเหลว เซลล์ลิเธียม 1769-BA จะเข้าควบคุม และรักษาโปรแกรมไว้ตามระยะเวลาการชาร์จ เมื่อแบตเตอรี่หมดหรือหมด การหยุดชะงักของพลังงาน — แม้จะไฟดับช่วงสั้นๆ — จะทำให้ตัวควบคุมสูญเสียโปรแกรมผู้ใช้ เครื่องจะกลับสู่สถานะที่ไม่ได้กำหนดค่าเริ่มต้น และจะไม่รีสตาร์ทจนกว่าโปรแกรมจะถูกรีโหลด

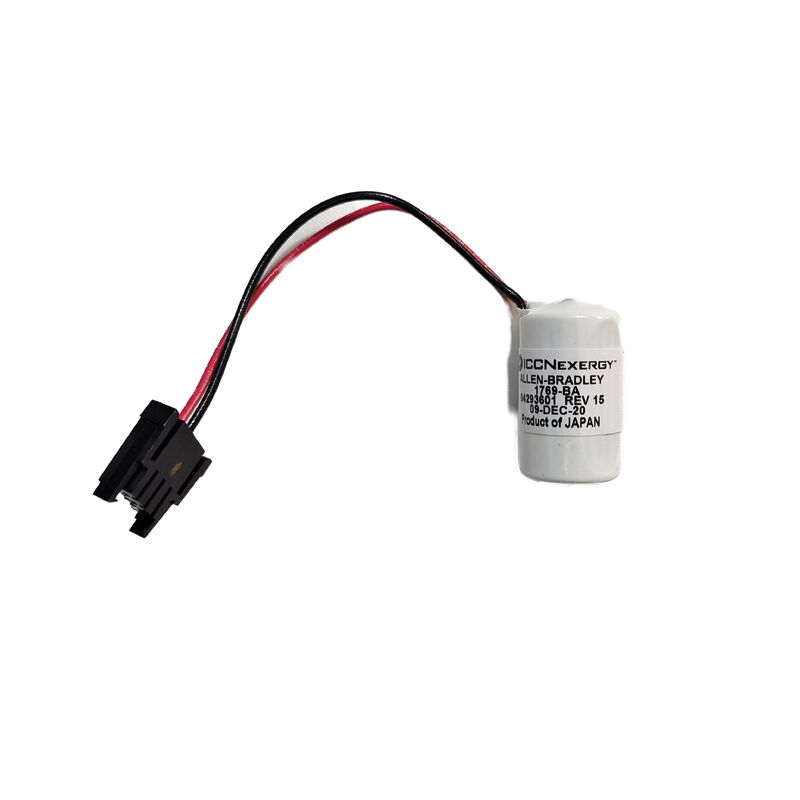

1769-BA เป็นเซลล์ลิเธียมที่ไม่สามารถชาร์จใหม่ได้ในตัวเครื่องแบบมีสายล่วงหน้าพร้อมขั้วต่อ 3 พิน ติดตั้งโดยตรงในช่องแบตเตอรี่บนตัวคอนโทรลเลอร์ CompactLogix ไฟ LED BAT บนตัวควบคุมจะสว่างขึ้นเมื่อประจุแบตเตอรี่ใกล้หมด - นี่คือตัวบ่งชี้การเปลี่ยน อย่ารอจนกว่าไฟ LED จะเปิดใช้งาน แล้วปล่อยให้การเปลี่ยนล่าช้าไป การคายประจุที่มีนัยสำคัญเกิดขึ้นแล้วเมื่อถึงเวลาที่คำเตือน BAT ปรากฏขึ้น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 1769-บริติชแอร์เวย์ |
| แรงดันไฟฟ้า | 3.0V กระแสตรง |
| ความจุ | 850 มิลลิแอมป์ |
| เคมี | ลิเธียม (ไม่สามารถชาร์จใหม่ได้) |
| เซลล์ | FDK CR14250SE |
| ขนาด | Ø14 มม. × สูง26 มม |
| ตัวเชื่อมต่อ | 3 พิน |
| ชุด | เอ และ บี |
เปลี่ยน 1769-BA ด้วยคอนโทรลเลอร์ที่เปิดอยู่ทุกครั้งที่เป็นไปได้ เมื่อจ่ายไฟ ตัวเก็บประจุภายในของคอนโทรลเลอร์จะรักษา SRAM ไว้เป็นเวลาสั้นๆ ในขณะที่เปลี่ยนแบตเตอรี่ การแทนที่คอนโทรลเลอร์ที่ไม่ได้รับพลังงานอาจเสี่ยงต่อการสูญเสียข้อมูลหากประจุของตัวเก็บประจุไม่เพียงพอที่จะเชื่อมโยงเวลาสลับ ทำงานได้อย่างรวดเร็ว — เชื่อมต่อแบตเตอรี่ใหม่ก่อนที่จะถอดแบตเตอรี่เก่าออก หากโครงร่างตัวควบคุมอนุญาตให้มีการเชื่อมต่อแบบขนานระหว่างการเปลี่ยน
1769-BA เป็นแบตเตอรี่ที่ระบุไว้สำหรับคอนโทรลเลอร์ CompactLogix ซีรีส์ 1769 ไม่สามารถสับเปลี่ยนกับ 1747-BA (ซึ่งให้บริการในตระกูล SLC 500) หรือแบตเตอรี่ประเภท Allen-Bradley อื่นๆ โปรดยืนยันหมายเลขชิ้นส่วนก่อนการติดตั้ง
คำถามที่ 1: 1769-BA มีอายุการใช้งานนานเท่าใด
อายุการใช้งานโดยทั่วไปอยู่ที่ 3-5 ปีภายใต้สภาวะปกติ แม้ว่าอุณหภูมิในการทำงานจะส่งผลต่ออายุการใช้งานยาวนาน แต่อุณหภูมิแวดล้อมที่สูงขึ้นจะทำให้อายุการใช้งานแบตเตอรี่สั้นลง เปลี่ยนในหรือก่อน 3 ปีในสภาพแวดล้อมการผลิตที่ต่อเนื่อง หรือทันทีที่ BAT LED เปิดใช้งานบนตัวควบคุม
คำถามที่ 2: BAT LED เปิดอยู่ การเปลี่ยนเร่งด่วนแค่ไหน?
เปลี่ยนทันที — ภายในไม่กี่วัน ไม่ใช่หลายสัปดาห์ ไฟ LED BAT แสดงว่าแบตเตอรี่หมดประจุจนถึงเกณฑ์ต่ำแล้ว ความจุที่เหลืออยู่บางส่วนในขณะที่ LED เปิดใช้งาน แต่การล่าช้าอย่างต่อเนื่องอาจเสี่ยงต่อการชาร์จไฟเป็นศูนย์ การหยุดชะงักของไฟฟ้าเนื่องจากแบตเตอรี่หมดจะทำให้โปรแกรมสูญหายทันที
คำถามที่ 3: คอนโทรลเลอร์สามารถทำงานได้ตามปกติโดยไม่ต้องใช้แบตเตอรี่หรือไม่
ใช่ — คอนโทรลเลอร์ทำงานตามปกติโดยที่แบตเตอรี่หมดหรือขาดหายไปตราบใดที่มีการจ่ายไฟอย่างต่อเนื่อง แบตเตอรี่มีความสำคัญเฉพาะในช่วงที่ไฟฟ้าดับเท่านั้น หากไม่มีแบตเตอรี่ วงจรไฟฟ้าใดๆ (ตามแผนหรือไม่ได้ตั้งใจ) จะล้างโปรแกรมผู้ใช้ออกจาก SRAM
คำถามที่ 4: 1769-BA สามารถใช้แทนกันได้กับ 1747-BA หรือไม่
ไม่ 1747-BA ได้รับการระบุไว้สำหรับตระกูลคอนโทรลเลอร์ SLC 500 1769-BA ใช้สำหรับ CompactLogix ทั้งสองมีรูปแบบที่แตกต่างกันและมีตัวเชื่อมต่อที่แตกต่างกัน การใช้แบตเตอรี่ผิดประเภทสำหรับแพลตฟอร์มอาจทำให้เกิดการนั่งที่ไม่เหมาะสม แรงดันไฟฟ้าไม่ถูกต้อง หรือการสำรองหน่วยความจำที่ไม่น่าเชื่อถือ ยืนยันว่าหมายเลขชิ้นส่วนตรงกับข้อกำหนดช่องใส่แบตเตอรี่ของคอนโทรลเลอร์ที่ติดตั้งไว้
คำถามที่ 5: ควรกำจัดแบตเตอรี่ 1769-BA ที่ใช้แล้วอย่างไร
จะต้องไม่ทิ้งแบตเตอรี่ลิเธียมรวมกับขยะทั่วไป ปฏิบัติตามข้อบังคับท้องถิ่นเกี่ยวกับการกำจัดแบตเตอรี่ลิเธียม — เทศบาลและโรงงานอุตสาหกรรมส่วนใหญ่มีโครงการรีไซเคิลหรือกำจัดแบตเตอรี่ลิเธียม ห้ามเผา เจาะ หรือลัดวงจรเซลล์ลิเธียมที่ใช้แล้ว
