| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE RoHS |

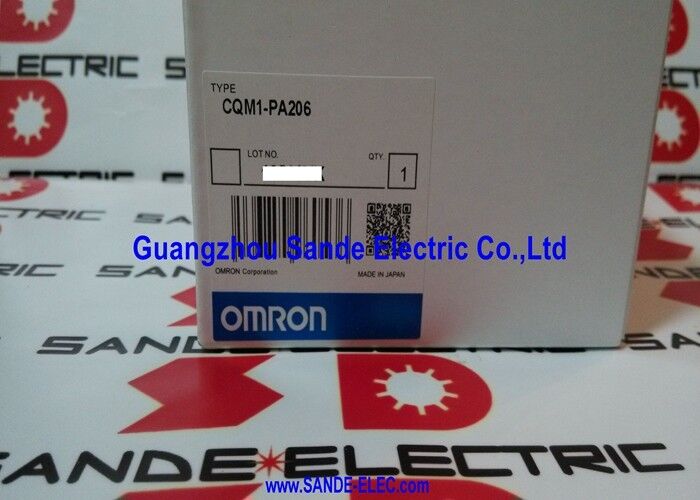

| หมายเลขรุ่น | CQM1-PA206 |
CQM1-PA206 คือหน่วยพลังงานที่ตั้งอยู่ด้านซ้ายของระบบ PLC CQM1 ทุกโมดูลใน CQM1 ราค CPU โมดูลขยาย I/Oและหน่วยการสื่อสาร.
พลังงานไฟฟ้าแปลงพลังงานไฟฟ้า AC มาเป็นสองผลิต DC ที่ควบคุมได้ ผลิต 5VDC ที่ 6A ขนส่งพลังงานโลจิกบัสระบบของ CQM1และการสื่อสารโมดูลทํางานบนรางนี้. การออก 24VDC ที่ 0.5A ให้พลังงาน DC ช่วยเหลือสําหรับการใช้ในสนามหรือความต้องการระบบภายใน rack CQM1
| ปริมาตร | มูลค่า |
|---|---|
| การเข้า AC | 100 วาลต์ 240 วอลต์ AC, 50/60Hz |
| ระยะการทํางาน | 85264V AC, 4763Hz |
| การออก 5VDC | 6A |
| การออก 24VDC | 0.5A |
| ผลิตทั้งหมด | 30W |
| การบริโภคพลังงาน | 120VA สูงสุด |
| กระแสไฟฟ้า | 30A สูงสุด |
| การปิด (500VDC) | 20MΩ นาที |
| ไดเอเลคทริก (AC-GR) | 2,300 VAC |
| ความคุ้มกันเสียง | IEC61000-4-4 |
| อุณหภูมิการทํางาน | 0°C ถึง 55°C |
| น้ําหนัก | 0.57 กิโลกรัม |
CQM1-PA206 ได้ถูกออกแบบมาเพื่อการติดตั้งแผ่นอุตสาหกรรมและแรงกระแทกจากการกดเครื่องจักรกลหรือการตราเป็นสภาพแวดล้อมปกติ:
การสั่นสะเทือนปรับปรุงให้ทนความแรง 0.075 มิลลิเมตรที่ความถี่ระหว่าง 10 และ 57 Hz และความเร็ว 9.8 m/s2 (≈1 g) ที่ 57 ∼ 150 Hzเครื่องขนส่งและระบบปนูเมติก
โชค:ปรับขนาด 147 m/s2 (ประมาณ 15g) ในทั้งสามแกน X, Y, และ Z.และเหตุการณ์กระแทกสายประกอบที่ส่งผ่านห้องโครงการแพนเนล.
ระบบ CQM1 การเปลี่ยนปั๊มพลังงาน:ระบบ CQM1 ในเครื่องบรรจุแสดงผลการทํางาน CPU ที่ไม่ปกติและความผิดพลาดการสื่อสารโมดูลสุ่ม การทดสอบแยกแหล่งไฟฟ้าเป็นแหล่งของความแรงออกขอบ 5VDCการเปลี่ยน CQM1-PA206 กลับคืนความมั่นคง 5VDC ไปยังบัสระบบและอาการผิดพลาดทั้งหมดหายไป
การสร้างระบบใหม่ CQM1:ผู้ผลิตเครื่องจักร OEM กําหนดระบบ CQM1 สําหรับสถานีตรวจสอบใหม่CQM1-PA206 ให้พลังงานระบบสําหรับ CPU CQM1H และสูงสุด 11 โมดูลขยาย I/O จากไฟฟ้า AC มาตรฐาน 85264V ใด ๆ ที่สถานที่ติดตั้ง.
Q1: CQM1-PA206 มีความสอดคล้องกับหน่วย CPU CQM1 ไหน?
CQM1-PA206 สามารถใช้งานได้กับ CPU CQM1 และ CQM1H ทั้งหมด แหล่งไฟฟ้าเชื่อมต่อกับ CPU ผ่านตัวเชื่อมบัสด้านซ้ายพลังงานทั้งหมดที่สามารถใช้ได้ (30W ที่ 5VDC + 24VDC รวมกัน) กําหนดจํานวนโมดูลขยาย I/O ที่ระบบรองรับ; นี้ขึ้นอยู่กับการดึงปัจจุบันของแต่ละโมดูลที่ติดตั้ง
Q2: มีโมดูลขยาย I/O จํานวนเท่าไหร่ที่ CQM1-PA206 สามารถให้พลังงานได้?
จํานวนโมดูลการขยายทั้งหมดจํากัดด้วยจํานวนโมดูลสูงสุดของ CPU และความจุทั้งหมดของปั๊มพลังงาน ผลิต 5VDC ให้ถึง 6Aแต่ละโมดูลขยาย I/O CQM1 ดึงระหว่าง 40mA และ 170mA จากบัส 5VDC, ขึ้นอยู่กับประเภทของโมดูล สําหรับการปรับแต่ง I / O ที่ผสมผสานทั่วไป, 6A ที่ 5VDC รองรับ 7 ถึง 10 โมดูลขยายคํานวณการใช้งานปัจจุบัน Backplane ทั้งหมดสําหรับการตั้งค่าที่วางแผนและยืนยันว่ามันคงอยู่ในขอบเขต 6A.
คําถามที่ 3: การจัดอันดับความแข็งแกร่งต่อเสียงเสียง IEC61000-4-4 ครอบคลุมอะไร?
IEC61000-4-4 เป็นมาตรฐานสําหรับความคุ้มกันไฟฟ้าที่ผ่านเร็ว (EFT) ‡ เหตุการณ์การกระแทกความแรงดันเร็วบนไฟเข้าที่เกิดจากการสลับ transients จากตัวติดต่อ, รีเล่,และอุปกรณ์อัมพฤทธิ์อื่น ๆ ที่เปิดวงจรกระจายพลังงานเดียวกันความสอดคล้องของ CQM1-PA206 กับมาตรฐานนี้ หมายความว่ามันยังคงทํางานอย่างถูกต้อง ผ่านเหตุการณ์ที่ผ่านมาที่มักจะเกิดขึ้นในสภาพแวดล้อมแผ่นอุตสาหกรรม โดยไม่ต้องกระตุ้นหรือเสียผลิตของอุปกรณ์ logical supply.
Q4: ผลิต 24VDC บน CQM1-PA206 เหมาะสําหรับการให้พลังงานกับเซ็นเซอร์สนามหรือไม่?
การออก 24VDC ให้พลังงาน 0.5A 12W ที่ 24V ซึ่งเพียงพอสําหรับการให้พลังงานกับเซ็นเซอร์ 24VDC จํานวนน้อยหรือหลอดไฟชี้สัญญาณจํานวนไม่กี่หลอดที่เชื่อมต่อโดยตรงกับระบบ CQM1สําหรับการใช้งานที่ต้องการมากกว่า 0.5A ที่ 24VDC สําหรับอุปกรณ์สนาม, จําเป็นต้องมีแหล่งพลังงาน 24VDC ที่กําหนดไว้จากภายนอก. อย่าอุดหนุนการออกของ 24VDC ของ CQM1-PA206 มากกว่า 0.5A
Q5: ความดันการทดสอบความแข็งแรงแบบ dielectric สําหรับ CQM1-PA206 คืออะไร และมันตรวจสอบอะไร?
การทดสอบความแข็งแรงทางไฟฟ้า (hi-pot) ใช้ 2,300 VAC ระหว่างปลายทางเข้า AC และปลายทางการป้องกันดิน (GR)นี้ยืนยันว่าสายไฟฟ้า-ความปลอดภัย-โลก ติดกันได้ ทน over-voltage transients โดยไม่ทําลายตัวเลข 1,000 VAC ใช้ระหว่างปลายการออก DC และ GRค่าเหล่านี้ยืนยันว่า การจําหน่ายพลังงานรักษาการแยกกันที่ปลอดภัยระหว่างวงจรเครือข่ายแรงดันและวงจรออกแรงดันต่ํา DC และการเชื่อมโยงโลก.
