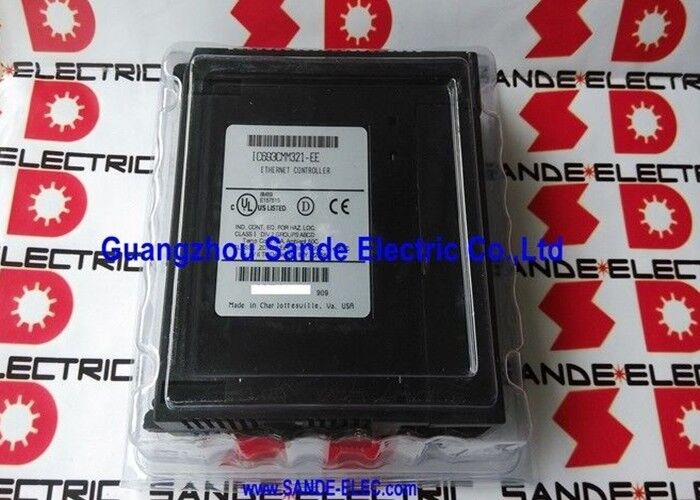

IC693CMM321-EE | โมดูล GE Fanuc ซีรีส์ 90-30 อีเธอร์เน็ต TCP/IP - การเชื่อมต่อเซิร์ฟเวอร์ 16 รายการ / AAUI / ไคลเอนต์ - เซิร์ฟเวอร์ / COMMREQ / RS-232C / RS-485 / Rev EE

การเชื่อมต่อ Series 90-30 กับอีเธอร์เน็ต — โมดูลนี้ทำหน้าที่อะไร

IC693CMM321-EE ติดตั้งลงในสล็อตแผ่นฐานซีรีส์ 90-30 และกลายเป็นอินเทอร์เฟซการสื่อสารอีเทอร์เน็ตสำหรับระบบ PLC ทั้งหมด หากไม่มีโมดูลนี้ (หรือเทียบเท่า) CPU Series 90-30 จะไม่มีการเชื่อมต่ออีเทอร์เน็ต

การเชื่อมต่อกับ Ethernet LAN ใช้สาย AAUI จากโมดูลไปยังตัวรับส่งสัญญาณภายนอก (10BASE-T หรือ 10BASE-2 ขึ้นอยู่กับประเภทของตัวรับส่งสัญญาณ) สถาปัตยกรรมนี้เป็นมาตรฐานสำหรับอุปกรณ์อุตสาหกรรมที่เชื่อมต่ออีเทอร์เน็ตในเจเนอเรชั่นนี้ โดยตัวรับส่งสัญญาณเป็นส่วนประกอบแยกต่างหากที่ต้องมีเพื่อให้การเชื่อมต่อเครือข่ายทำงานได้

เมื่อเชื่อมต่อแล้ว โมดูลจะจัดการการสื่อสารอีเทอร์เน็ตทั้งหมดโดยไม่ขึ้นอยู่กับรอบการสแกนของ CPU โปรแกรม CPU จะเริ่มต้นการถ่ายโอนข้อมูลเมื่อจำเป็น แต่ไม่ได้จัดการการรับส่งข้อมูลเครือข่ายโดยตรง

ข้อมูลจำเพาะที่สำคัญ

ไคลเอนต์และเซิร์ฟเวอร์ — สองทิศทางการสื่อสาร

IC693CMM321-EE ทำงานทั้งสองทิศทาง:

ในฐานะเซิร์ฟเวอร์:โมดูลรอการเชื่อมต่อขาเข้าจากคอมพิวเตอร์โฮสต์ ระบบ SCADA แผง HMI หรือ PLC ซีรีส์ 90-30 อื่นๆ ที่ทำหน้าที่เป็นไคลเอนต์ รองรับการเชื่อมต่อเซิร์ฟเวอร์พร้อมกันสูงสุด 16 รายการ หมายความว่าอุปกรณ์แยกกันสูงสุด 16 เครื่องสามารถอ่านหรือเขียนข้อมูล PLC ได้พร้อมกัน โหมดเซิร์ฟเวอร์ไม่จำเป็นต้องเปลี่ยนลอจิกแลดเดอร์ โมดูลจะตอบสนองต่อคำขอของไคลเอ็นต์ SRTP โดยอัตโนมัติ

ในฐานะลูกค้า:โมดูลเริ่มต้นการสื่อสารขาออกไปยังอุปกรณ์อื่นด้วยอินเทอร์เฟซอีเทอร์เน็ต ซึ่งดำเนินการผ่าน COMMREQ Function Block ในโปรแกรมแลดเดอร์ โปรแกรมสร้างคำขอการสื่อสารและส่งผ่านไปยังโมดูลผ่าน COMMREQ โมดูลดำเนินการโอนและส่งคืนข้อมูลสถานะ โหมดไคลเอนต์เปิดใช้งานการแลกเปลี่ยนข้อมูล PLC เป็น PLC การประสานงาน I/O ระยะไกล และการพุชข้อมูลที่กระตุ้นโดยโปรแกรมไปยังระบบโฮสต์

สถานการณ์การใช้งาน

บูรณาการ SCADA:A Series 90-30 ควบคุมกระบวนการบำบัดน้ำ IC693CMM321-EE ช่วยให้ระบบ SCADA มีการเข้าถึงเพื่ออ่านการลงทะเบียน PLC อย่างต่อเนื่อง — อัตราการไหล ตำแหน่งวาล์ว สถานะสัญญาณเตือน — ผ่านการเชื่อมต่อเซิร์ฟเวอร์ SRTP โปรแกรม PLC ยังคงทำงานต่อไปโดยไม่มีการแก้ไข SCADA สำรวจโมดูลโดยตรง

การแลกเปลี่ยนข้อมูลระหว่าง PLC กับ PLC:ระบบซีรีส์ 90-30 สองระบบที่สถานีการผลิตที่อยู่ติดกัน หนึ่งทำหน้าที่เป็นไคลเอนต์ (ใช้ COMMREQ) และอีกอันทำหน้าที่เป็นเซิร์ฟเวอร์ จำนวนการผลิต สถานะโหมด และสัญญาณแฮนด์เชคที่ถ่ายโอนผ่านลิงก์อีเธอร์เน็ตระหว่าง PLC ทั้งสองตัวโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม

โฮสต์การรวบรวมข้อมูลคอมพิวเตอร์:คอมพิวเตอร์แม่ข่ายที่ใช้งาน Host Communication Toolkit จะอ่านพารามิเตอร์สูตรและผลรวมการผลิตจาก Series 90-30 เป็นระยะๆ IC693CMM321-EE จัดการคำขอในขณะที่ PLC ดำเนินการสแกนตามปกติต่อไปโดยไม่หยุดชะงัก

คำถามที่พบบ่อย

คำถามที่ 1: คำต่อท้าย "-EE" บน IC693CMM321-EE คืออะไร

ส่วนต่อท้าย EE ระบุการแก้ไขฮาร์ดแวร์ของรุ่นเฉพาะนี้ GE Fanuc ใช้คำต่อท้ายคู่ตัวอักษร (EE, JJ ฯลฯ) เพื่อแสดงถึงการแก้ไขฮาร์ดแวร์ในขณะที่ยังคงคุณสมบัติการทำงานเหมือนเดิม การแก้ไขทั้งหมดของ IC693CMM321 สามารถใช้งานร่วมกันได้ การแก้ไข EE จะติดตั้งและทำงานในระบบเดียวกับการแก้ไข JJ โดยไม่มีการเปลี่ยนแปลงการกำหนดค่า

คำถามที่ 2: IC693CMM321-EE จำเป็นต้องมีตัวรับส่งสัญญาณภายนอกหรือไม่ และประเภทใด

ใช่. พอร์ต AAUI บนโมดูลเชื่อมต่อกับตัวรับส่งสัญญาณภายนอกผ่านสายเคเบิล AAUI ประเภทตัวรับส่งสัญญาณจะกำหนดสื่อเครือข่ายทางกายภาพ: ตัวรับส่งสัญญาณ 10BASE-T เชื่อมต่อกับเครือข่ายคู่บิดเกลียว RJ-45 มาตรฐาน; ตัวรับส่งสัญญาณ 10BASE-2 (BNC) เชื่อมต่อกับสายโคแอกเชียล สำหรับการติดตั้งที่ทันสมัยที่สุด ตัวรับส่งสัญญาณ 10BASE-T คือตัวเลือกที่ถูกต้อง ตัวรับส่งสัญญาณไม่รวมอยู่ในโมดูล

คำถามที่ 3: COMMREQ Function Block ทำงานอย่างไรสำหรับการสื่อสารกับไคลเอ็นต์

COMMREQ (คำขอการสื่อสาร) คือคำสั่งบันไดมาตรฐาน GE Fanuc Series 90-30 ในโปรแกรมแลดเดอร์ COMMREQ ถูกเรียกด้วยโครงสร้าง Command Block ที่ระบุที่อยู่ IP ของอุปกรณ์เป้าหมาย บริการ SRTP ที่ร้องขอ (อ่านหรือเขียน) ที่อยู่หน่วยความจำ PLC และจำนวนข้อมูล โมดูลประมวลผลคำสั่งแบบอะซิงโครนัส — COMMREQ ส่งคืนสถานะที่โปรแกรมตรวจสอบเพื่อพิจารณาว่าการถ่ายโอนเสร็จสมบูรณ์หรือล้มเหลวเมื่อใด

คำถามที่ 4: สามารถติดตั้งโมดูล IC693CMM321-EE สองโมดูลในระบบ Series 90-30 เดียวกันได้หรือไม่

ใช่. สามารถติดตั้งโมดูล IC693CMM321-EE ได้สูงสุดสองโมดูลในแผ่นฐาน Series 90-30 เดียวพร้อมกัน แต่ละโมดูลทำงานอย่างเป็นอิสระโดยมีที่อยู่ IP และการเชื่อมต่อการสื่อสารของตัวเอง ซึ่งเพิ่มการเชื่อมต่อเซิร์ฟเวอร์เป็นสองเท่า (สูงสุด 32 รายการ) และมีตัวเลือกการเชื่อมต่ออีเทอร์เน็ตสำรอง

คำถามที่ 5: IC693CMM321-EE เข้ากันได้กับ Series 90-20 หรือ Series 90 Micro PLC หรือไม่

ไม่ IC693CMM321-EE ได้รับการออกแบบมาเป็นพิเศษสำหรับแบ็คเพลน Series 90-30 และเข้ากันไม่ได้กับกลุ่มผลิตภัณฑ์ Series 90-20 หรือ Series 90 Micro นอกจากนี้ โมดูลนี้ไม่สามารถใช้กับโปรแกรมเมอร์มือถือ GE Series 90-30 ได้ เนื่องจากไม่สามารถใช้งานร่วมกับอุปกรณ์เขียนโปรแกรมมือถือได้
