| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |

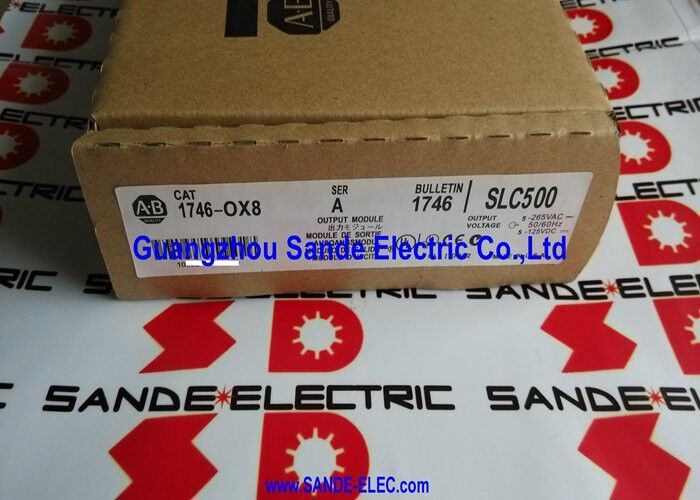

| หมายเลขรุ่น | 1746-OX8 |
1746-OX8 เป็นโมดูลเอาต์พุตรีเลย์แบบแยกแยกกันในตระกูล I/O ดิจิทัล SLC 500 ของ Allen-Bradley หน้าสัมผัสรีเลย์ทุกจุดจากทั้งหมดแปดจุดจะถูกแยกออกจากกันโดยสมบูรณ์ ไม่มีขั้วต่อร่วมที่ใช้ร่วมกัน ไม่มีข้อจำกัดในการจัดกลุ่ม และไม่มีข้อกำหนดการรวมปัจจุบันระหว่างหน้าสัมผัส หน้าสัมผัสแต่ละตัวจะสลับวงจรโหลดที่เป็นอิสระโดยสิ้นเชิงด้วยแรงดันไฟฟ้าของตัวเอง จากแหล่งพลังงานที่แตกต่างกัน หากจำเป็น
สถาปัตยกรรมนี้เป็นคุณลักษณะที่กำหนดของ 1746-OX8 และเหตุผลที่มีอยู่ควบคู่ไปกับโมดูลเอาต์พุตรีเลย์ทั่วไปที่จัดกลุ่มแบบมาตรฐานในตระกูล SLC 500 ในกรณีที่แผงมีโหลดแปดฟิลด์ที่ทำงานที่แรงดันไฟฟ้าต่างกัน — 24V DC สำหรับโซลินอยด์, 120V AC สำหรับคอนแทคเตอร์, 12V DC สำหรับไฟสัญญาณ — 1746-OX8 จะจัดการทั้งหมดแปดรายการจากโมดูลเดียวโดยไม่มีการอ้างอิงร่วมกันหรือเส้นทางกระแสทั่วไประหว่างโมดูลเหล่านั้น
หน้าสัมผัสรีเลย์ได้รับการจัดอันดับสำหรับการสวิตชิ่งกระแสสูง: 30A สร้างและแตกหักที่ 120V AC นี่ไม่ใช่การจัดอันดับแบบต่อเนื่อง หน้าสัมผัสจะจัดการกับกระแสพุ่งเข้าและกระแสไฟกระชากที่โหลดจริง (สตาร์ทมอเตอร์ คอนแทคเตอร์แม่เหล็ก ไพรมารีหม้อแปลง) กำหนดเมื่อมีการเปลี่ยนการเปลี่ยน โดยไม่ต้องเชื่อมหน้าสัมผัสหรือเกิดความเสียหายต่อส่วนโค้ง กระแสไฟต่อเนื่องคือ 3A ที่ 120V AC ต่อหน้าสัมผัส จำกัดที่ 1440VA ทั่วทั้งโมดูล
| พารามิเตอร์ | ค่า |
|---|---|
| คะแนน | 8 แยกเป็นรายบุคคล |
| ช่วงไฟฟ้ากระแสสลับ | 5–265V AC, 47–63 เฮิรตซ์ |
| ช่วงกระแสตรง | 5–125V กระแสตรง |
| ต่อเนื่อง (120VAC) | 3A ต่อการติดต่อ |
| ต่อเนื่อง (240VAC) | 1.5A ต่อหน้าสัมผัส |
| ใช้ไฟ AC 120V | 30เอ |
| ทำลาย @ 240V AC | 3เอ |
| ความล่าช้าของสัญญาณ (เปิด/ปิด) | 10ms / 10ms |
| การแยกตัว | 1,500V AC (I/O ถึงลอจิก) |
| ขีดจำกัด VA ของโมดูล | 1,440VA |
| แบ็คเพลน | 85mA @ 5VDC / 90mA @ 24VDC |
| การกระจายความร้อน | 8.60W (เปิดทั้งหมด) / 2.59W (ปิดทั้งหมด) |
| สถานที่อันตราย | รุ่นที่ 1 ส่วนที่ 2 |
| ภูมิคุ้มกันเสียงรบกวน | NEMA ICS 2-230 |
| อุณหภูมิในการทำงาน | 0–60°ซ |
โมดูลเอาท์พุตรีเลย์ SLC 500 มาตรฐานจะจัดกลุ่มเอาท์พุตให้เป็นคอมมอน — 4 หรือ 8 เอาท์พุตต่อเทอร์มินัลทั่วไป วิธีนี้ใช้ได้ผลดีเมื่อโหลดทั้งหมดในกลุ่มใช้แรงดันไฟฟ้าและเส้นทางส่งกลับร่วมกัน เมื่อโหลดแตกต่างกันในด้านแรงดันไฟฟ้า ขั้ว หรือแหล่งพลังงาน คอมมอนส์ที่จัดกลุ่มจะบังคับแหล่งจ่ายภาคสนามหลายตัวแยกกันโดยต่อสายไปยังคอมมอนกลุ่มที่แตกต่างกัน หรือใช้รีเลย์แบบอินเทอร์โพส
1746-OX8 ขจัดวิธีแก้ปัญหาทั้งสองอย่าง หน้าสัมผัสแยกอิสระ 8 จุดรองรับโหลดอิสระ 8 จุด โดยไม่คำนึงถึงความสัมพันธ์ทางไฟฟ้า ข้อเสียคือการกระจายความร้อนที่สูงกว่า (0.825W ต่อหน้าสัมผัสที่มีพลังงาน) เมื่อเปรียบเทียบกับโมดูลที่จัดกลุ่ม ปรับขนาดแบ็คเพลนและการระบายความร้อนของตู้ให้เหมาะสม
คำถามที่ 1: เหตุใดจึงใช้ 1746-OX8 แทนโมดูลรีเลย์ SLC 500 มาตรฐานที่มีกลุ่มคอมมอนส์
เมื่อโหลดภาคสนามทำงานที่แรงดันไฟฟ้าต่างกันหรือจากแหล่งพลังงานที่แตกต่างกัน หรือเมื่อโหลดต้องถูกแยกออกจากกันทางไฟฟ้าเพื่อความปลอดภัยหรือเหตุผลในการควบคุมข้อผิดพลาด การแยกเดี่ยวจะกำจัดเส้นทางร่วมที่ใช้ร่วมกัน โมดูลทั่วไปแบบกลุ่มมาตรฐานกำหนดให้หน้าสัมผัสทั้งหมดในกลุ่มต้องใช้แรงดันไฟฟ้าเดียวกันที่ขั้วต่อร่วม 1746-OX8 ไม่มีข้อจำกัดดังกล่าว
คำถามที่ 2: ขีดจำกัดรวมโมดูลทั้งหมด 1,440VA มีความหมายอย่างไรในทางปฏิบัติ
การกระจายพลังงานของโมดูลอย่างต่อเนื่องจะต้องอยู่ต่ำกว่า 1,440VA หาร 1,440VA ด้วยแรงดันไฟฟ้าของแหล่งจ่ายสนาม เพื่อค้นหากระแสไฟฟ้าพร้อมกันสูงสุดจากหน้าสัมผัสทั้ง 8 หน้า ที่ 120V AC นั่นคือทั้งหมด 12A - หน้าสัมผัสสี่อันที่ 3A ต่ออัน เกินขีดจำกัดของโมดูล VA ทำให้เกิดความเสียหายจากความร้อน แม้ว่าหน้าสัมผัสแต่ละตัวจะยังอยู่ในระดับ 3A ก็ตาม
Q3: การหน่วงเวลาของสัญญาณแสดงเป็น 10ms สิ่งนี้เปรียบเทียบกับเอาต์พุตของทรานซิสเตอร์ได้อย่างไร
ความล่าช้าในการเปิด/ปิด 10 มิลลิวินาทีนั้นเกิดจากการปิดและปล่อยหน้าสัมผัสรีเลย์เชิงกล — เวลาตอบสนองของระบบเครื่องกลไฟฟ้า เอาต์พุตทรานซิสเตอร์จะสลับในเวลาต่ำกว่า 1 มิลลิวินาที สำหรับการใช้งานที่ต้องการการตอบสนองเอาท์พุตต่ำกว่ามิลลิวินาที (รอบเครื่องจักรความเร็วสูง เอาท์พุตที่กระตุ้นด้วยตัวเข้ารหัส) โมดูลเอาท์พุตทรานซิสเตอร์คือตัวเลือกที่ถูกต้อง สำหรับการควบคุมเครื่องจักรมาตรฐาน (การสตาร์ทสายพานลำเลียง การกระตุ้นวาล์ว การเปลี่ยนหลอดไฟนำร่อง) ยอมรับได้ 10 มิลลิวินาที
คำถามที่ 4: กระแสโหลดขั้นต่ำที่ 1746-OX8 สามารถสลับได้อย่างน่าเชื่อถือคือเท่าใด
กระแสโหลดขั้นต่ำคือ 10mA ที่ 5V DC ต่ำกว่าเกณฑ์นี้ พื้นผิวหน้าสัมผัสของรีเลย์อาจไม่รักษาการปิดที่มีความต้านทานต่ำที่สะอาด — การสลับสัญญาณไมโครโหลดแบบแห้ง (ต่ำกว่า 1mA) ไม่น่าเชื่อถือในโมดูลนี้ สำหรับการสลับสัญญาณระดับต่ำ ให้ใช้โมดูลเอาต์พุตโซลิดสเตตหรือโมดูลรีเลย์กระแสไฟขนาดเล็กที่ออกแบบตามวัตถุประสงค์
คำถามที่ 5: สามารถติดตั้งหรือถอด 1746-OX8 ขณะที่เปิดแชสซี SLC 500 ได้หรือไม่
ไม่ Rockwell Automation จำเป็นต้องถอดหรือใส่โมดูล 1746 I/O เมื่อแชสซีถูกตัดพลังงานเท่านั้น การใส่หรือการถอดโดยใช้กำลังไฟอาจทำให้เกิดประกายไฟที่ขั้วต่อแบ็คเพลน ซึ่งอาจทำให้โมดูล แชสซี หรือโมดูลที่อยู่ติดกันเสียหายได้
