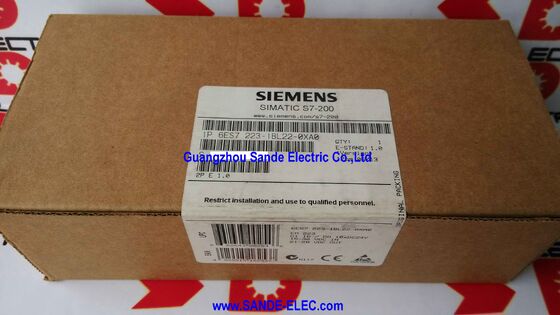

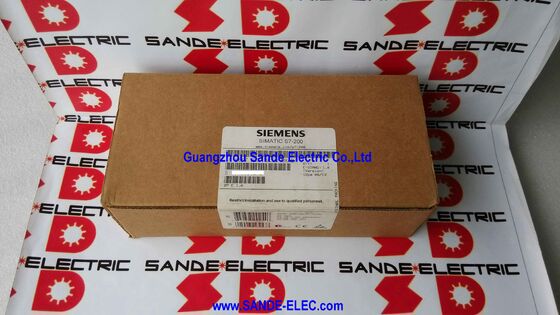

SIMATIC S7-200, DIGITAL I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0 | SIMATIC S7-200 EM 223 Digital I/O — 16 DI + 16 DO / 24VDC / 0.5A ต่อเอาต์พุต / −20 ถึง +60°C / 100×75×30mm

16 อินพุต + 16 เอาต์พุตในโมดูลส่วนขยายเดียว

6ES7223-1BL22-0XA0 (EM 223) ขยายจำนวน I/O ของ CPU SIMATIC S7-200 โดยการเพิ่มอินพุตดิจิตอล 16 ช่องและเอาต์พุตดิจิตอล 16 ช่องพร้อมกัน EM 223 ตัวเดียวจะเพิ่มความจุ I/O ของ CPU เป็นสองเท่าซึ่งเริ่มต้นด้วยจุดออนบอร์ด 16 จุดหรือน้อยกว่า ทำให้ระบบที่รวมกันมีความหนาแน่นซึ่งครอบคลุมข้อกำหนดในการควบคุมเครื่องจักรขนาดเล็กถึงขนาดกลางส่วนใหญ่

EM 223 ยึดเข้าทางด้านขวาของ CPU S7-200 หรือโมดูลส่วนขยายก่อนหน้า บัสส่วนขยายเฉพาะที่นำพลังงานและข้อมูลระหว่าง CPU และโมดูลส่วนขยายที่เชื่อมต่อทั้งหมด ไม่จำเป็นต้องเดินสายไฟแยกต่างหากสำหรับการสื่อสารโมดูล — กำลังไฟของระบบที่ 24V DC จ่ายให้กับวงจรด้านสนามของโมดูลเช่นกัน

ข้อมูลจำเพาะที่สำคัญ

ความคลาดเคลื่อนอินพุต 24VDC — การทำงานในสภาวะการจ่ายจริง

ความทนทานต่อแรงดันไฟฟ้าอินพุต 24VDC ±20% หมายความว่าโมดูลอ่านอินพุตจาก 21VDC ถึง 28VDC ได้อย่างน่าเชื่อถือ แหล่งจ่ายไฟทางอุตสาหกรรม 24V ไม่ค่อยมี 24V พอดี — การควบคุมการจ่ายไฟ ±10% หรือระบบแบตเตอรี่สำรองที่มีสถานะการชาร์จแบบแปรผันสามารถสร้างแรงดันไฟฟ้าได้ตลอดช่วงนี้ ความคลาดเคลื่อน 21–28VDC ของ EM 223 ช่วยให้มั่นใจว่าสัญญาณอินพุตได้รับการจดจำอย่างถูกต้องตลอดช่วงรูปแบบแหล่งจ่ายไฟทั้งหมด โดยไม่มีการอ่านค่าผิดหรือพลาดช่วงการเปลี่ยนภาพ

ช่องเอาท์พุตจะถูกป้อนจากแหล่งจ่ายไฟ 24V เดียวกัน กระแสเอาต์พุต 0.5A ต่อช่องครอบคลุมโซลินอยด์วาล์ว (โดยทั่วไปคือ 0.1–0.35A) ไฟแสดงสถานะ และคอยล์รีเลย์ขนาดเล็ก ซึ่งเป็นประเภทโหลดแอคชูเอเตอร์มาตรฐานในระบบอัตโนมัติของเครื่องจักรที่ความหนาแน่น I/O นี้

รูปทรงกะทัดรัด — 100 × 75 × 30 มม

ด้วยความสูง 100 มม. กว้าง 75 มม. และลึก 30 มม. EM 223 ครอบครองพื้นที่แผงเพียงเล็กน้อย พื้นที่โมดูลที่แคบของระบบ S7-200 ช่วยให้โมดูลส่วนขยายหลายโมดูลสามารถซ้อนกันในส่วนแผงได้ โดยไม่ต้องใช้พื้นที่แชสซีที่ใหญ่กว่าของระบบแบบแร็ค

สำหรับแผงเครื่องจักรขนาดเล็ก เช่น เครื่องป้อน สายพานลำเลียง สถานีบรรจุภัณฑ์ ซึ่งพื้นที่ราง DIN ทุกมิลลิเมตรมีค่าใช้จ่าย ฟอร์มแฟคเตอร์ EM 223 ขนาดกะทัดรัดจะคงระบบควบคุมให้อยู่ในขนาดตู้ที่จัดการได้

คุณสมบัติการป้องกัน — กระแสเกินและแรงดันเกิน

โมดูลนี้มีการป้องกันกระแสไฟเกินและแรงดันไฟฟ้าเกินบนช่องสัญญาณเอาท์พุต เอาต์พุตที่ลัดวงจรหรือโอเวอร์โหลดจะกระตุ้นวงจรป้องกัน โดยตัดเอาต์พุตก่อนที่ความเสียหายจะเกิดขึ้น โมดูลจะตรวจสอบสภาพการทำงานของตัวเองและรายงานสถานะข้อผิดพลาดไปยัง CPU

สำหรับการติดตั้งภาคสนามที่สายไฟเอาท์พุตอาจลัดวงจรระหว่างการบำรุงรักษาหรือการเคลื่อนย้ายอุปกรณ์ การป้องกันในตัวจะช่วยป้องกันความล้มเหลวของโมดูลซ้ำจากเหตุการณ์ไฟฟ้าลัดวงจรในภาคสนาม

สถานการณ์การใช้งาน

การขยายการควบคุมสายพานลำเลียง:CPU S7-200 จัดการระบบสายพานลำเลียง แต่ต้องการ I/O เพิ่มเติมสำหรับส่วนเปลี่ยนเส้นทางใหม่ 6ES7223-1BL22-0XA0 หนึ่งตัวเพิ่มอินพุต 16 อินพุต (ลิมิตสวิตช์ เซ็นเซอร์) และเอาต์พุต 16 เอาต์พุต (ไดเวอร์เตอร์แอคทูเอเตอร์ ไฟแสดงสถานะ) ให้กับระบบ S7-200 ที่มีอยู่โดยไม่ต้องเปลี่ยน CPU

เครื่องบรรจุภัณฑ์:กลไกการขับเคลื่อนฟิล์ม การซีล การตัด และการคัดแยกต้องใช้ I/O มากกว่าที่ CPU พื้นฐาน S7-200 มีให้ EM 223 จ่ายเพิ่มอีก 32 จุดที่จำเป็นสำหรับส่วนเครื่องจักรแบบขยาย

การบำรุงรักษา S7-200 รุ่นเก่า:EM 223 ในเครื่องที่ทำงานอยู่ขัดข้อง การเปลี่ยนโดยตรง 6ES7223-1BL22-0XA0 จะกู้คืน I/O โดยไม่มีการเปลี่ยนแปลงโปรแกรม — CPU ยังคงระบุตำแหน่งโมดูลส่วนขยายเดิมต่อไปหลังการเปลี่ยน

คำถามที่พบบ่อย

คำถามที่ 1: CPU S7-200 ใดบ้างที่เข้ากันได้กับ 6ES7223-1BL22-0XA0

โมดูลส่วนขยาย EM 223 เข้ากันได้กับ CPU S7-200 ทั้งหมดที่รองรับส่วนขยายเฉพาะที่: CPU 221 (จำกัด), CPU 222, CPU 224, CPU 224XP และ CPU 226 CPU 221 รองรับโมดูลส่วนขยายน้อยกว่ารุ่นที่สูงกว่า ตรวจสอบจำนวนโมดูลส่วนขยายสูงสุดของ CPU เฉพาะก่อนที่จะวางแผนการกำหนดค่าระบบ

คำถามที่ 2: สามารถเชื่อมต่อโมดูล EM 223 ได้กี่โมดูลกับ CPU S7-200 หนึ่งตัว

จำนวนโมดูลส่วนขยายถูกจำกัดด้วยจำนวนการขยายสูงสุดของประเภท CPU ตัวอย่างเช่น CPU 226 รองรับโมดูลส่วนขยายได้สูงสุด 7 โมดูล ความสามารถในการขยายทั้งหมดยังถูกจำกัดด้วยพื้นที่ที่อยู่ I/O ภายในเครื่องของ CPU EM 223 แต่ละตัวใช้พื้นที่ I/O สองไบต์ (อินพุต) และไบต์ I/O สองไบต์ (เอาต์พุต) ในอิมเมจ I/O ของ CPU — วางแผนการจัดสรรที่อยู่ I/O ก่อนที่จะเพิ่มโมดูล EM 223 หลายโมดูล

คำถามที่ 3: ซอฟต์แวร์โปรแกรมใดที่ใช้กับระบบ S7-200 ที่มี EM 223

STEP 7-Micro/WIN คือซอฟต์แวร์การเขียนโปรแกรมและการกำหนดค่าสำหรับซีรีส์ S7-200 EM 223 ได้รับการกำหนดค่าในบล็อกระบบของ STEP 7-Micro/WIN ซึ่งมีการกำหนดที่อยู่อินพุตและเอาต์พุต พอร์ตการเขียนโปรแกรมในตัวของ CPU เชื่อมต่อกับการเขียนโปรแกรมพีซีโดยใช้สายเคเบิล PC/PPI สำหรับรุ่น S7-200 SMART STEP 7-MicroWIN SMART เป็นซอฟต์แวร์ที่เกี่ยวข้อง

คำถามที่ 4: 6ES7223-1BL22-0XA0 กระแสไฟเอาท์พุตสูงสุดคือเท่าใด และสามารถขับเคลื่อนคอนแทคเตอร์ของมอเตอร์โดยตรงได้หรือไม่

แต่ละช่องสัญญาณเอาท์พุตรองรับกระแสสูงสุด 0.5A คอยล์คอนแทคเตอร์ของมอเตอร์ขนาดเล็ก (สำหรับคอนแทคเตอร์ที่มีพิกัดไม่เกินสองสามกิโลวัตต์) โดยทั่วไปจะดึงกระแสไฟ 0.1–0.3A ที่ 24VDC — ภายในพิกัดเอาท์พุตของ EM 223 สำหรับคอยล์คอนแทคเตอร์ขนาดใหญ่ที่ดึงกระแสไฟมากกว่า 0.5A จำเป็นต้องใช้รีเลย์กลางที่มีคอยล์ 24VDC ที่พิกัดภายในขีดจำกัด 0.5A ระหว่างเอาต์พุต EM 223 และคอยล์คอนแทคเตอร์

คำถามที่ 5: อะไรมาแทนที่ 6ES7223-1BL22-0XA0 สำหรับดีไซน์ใหม่

ชิ้นส่วนทดแทนโดยตรงคือ 6ES7223-1BL21-0XA0 สำหรับการออกแบบเครื่องจักรใหม่ที่ระบุ S7-200 I/O ในปัจจุบัน การย้ายไปยังซีรีส์ S7-1200 ด้วยโมดูลส่วนขยาย SIMATIC S7-1200 ที่สอดคล้องกันจะมอบแพลตฟอร์มที่รองรับและได้รับการพัฒนาอย่างต่อเนื่องโดยมี I/O ที่คล้ายกัน
