| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6ES7134-4NB51-0AB0 |

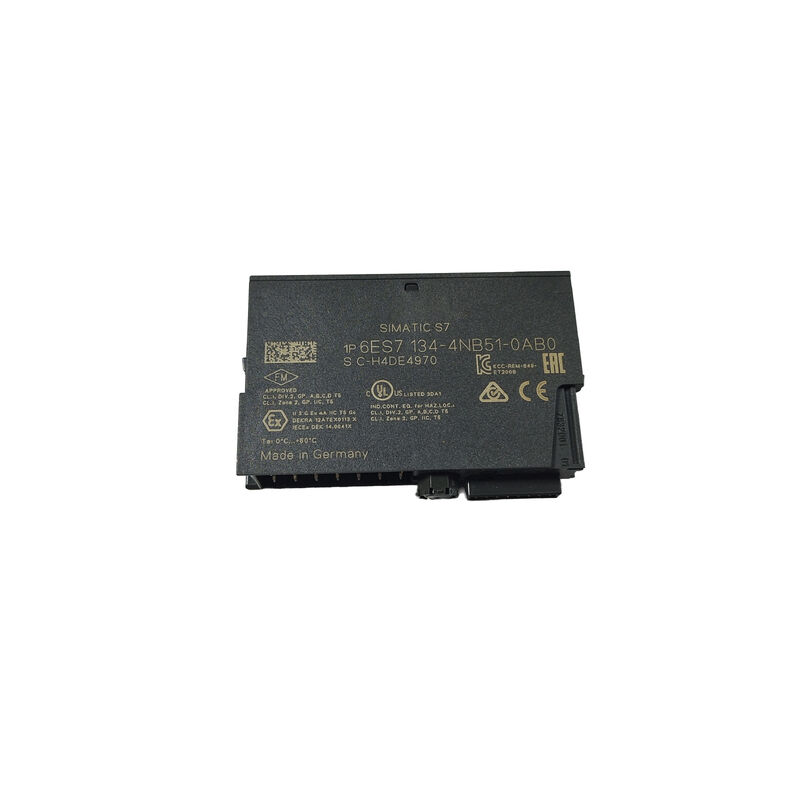

6ES7134-4NB51-0AB0 เป็นโมดูลการเข้าแบบแอนาล็อก 2AI RTD High Feature สําหรับ I/O แบ่งปันของ Siemens SIMATIC ET 200S สองช่องทางการเข้าแต่ละช่องรับตัวตรวจจับอุณหภูมิความต้านทาน (RTD) ราคา Pt100Pt200, Pt500, Pt1000, Ni100, Ni120, หรือ Cu10 เซนเซอร์ และคืนการวัดอุณหภูมิสู่ PROFIBUS DP master ที่ความละเอียด 15 บิต บวกสัญญาณ.นี่คือหนึ่งในตัวเลือกการใส่อุณหภูมิที่แม่นยําที่สุดในช่วงโมดูลแบบแอนาล็อก ET 200S.
การกําหนด "ลักษณะสูง" (HF) เป็นความแตกต่างที่มีความหมาย โมดูล RTD ลักษณะมาตรฐานในครอบครัว ET 200S ให้ความละเอียดต่ําและการวัดที่ไม่แม่นยําเท่าไหร่โมดูล HF เพิ่มความละเอียดสูงขึ้น (15-bit vs 13-bit ในโมดูลมาตรฐาน) และการชดเชยความต้านทานสายภายใน.
การชดเชยความต้านทานในสายกําจัดความผิดพลาดในการวัดอุณหภูมิที่เกิดจากความต้านทานของสายไฟที่เชื่อมเซ็นเซอร์ RTD กับโมดูลความต้านทานของสายไฟฟ้าเพิ่มโดยตรงกับความต้านทานของเซ็นเซอร์ และไม่แยกได้จากอุณหภูมิ ราคาสายไฟฟ้า 20 โอห์มดูเหมือนออฟเซตอุณหภูมิ 20 โอห์ม (ประมาณ 50 ° C ที่ Pt100).วงจรการชําระค่าตอบแทนภายในของโมดูล HF มาตรฐานและลบความผิดพลาดความต้านทานของสายไฟฟ้านี้โดยไม่ต้องการการแก้ไขภายนอกการทําให้การติดตั้ง 2 สายเป็นจริงและมีความแม่นยําพอสมควร สําหรับระยะทางที่สายไฟ 2 สายเป็นทางเลือกที่ประหยัด.
การติดตั้ง 3 สายและ 4 สายกําจัดความผิดพลาดการต่อต้านสายเคเบิลที่เซ็นเซอร์โดยใช้เทคนิคการตรวจจับ Kelvin หรือการเชื่อมเชื่อมแบบดั้งเดิม แต่ต้องการตัวนํามากกว่าต่อเซ็นเซอร์โมดูลรองรับทั้งสามการตั้งค่าสายไฟ, ให้การออกแบบระบบความยืดหยุ่นในกลยุทธ์การเชื่อมต่อเซ็นเซอร์ต่อตําแหน่งเซ็นเซอร์
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | 6ES7134-4NB51-0AB0 |
| ช่องทางเข้า | 2 |
| ประเภท input | RTD (ตัวตรวจจับอุณหภูมิความต้านทาน) |
| การแก้ไข | 15 บิต + สัญลักษณ์ |
| ความถูกต้อง | ± 0.1% |
| เครื่องเชื่อมต่อเซ็นเซอร์ | 2 สาย 3 สาย 4 สาย |
| ค่าตอบแทนสาย | ใช่ (ภายใน) |
| ความกว้าง | 15 มม. |
| LED ที่ผิดปกติ | SF (ความผิดกลุ่ม) |
| ระเบียง | SIMATIC ET 200S |
| สถานะ | หยุดการผลิต (01/10/2023) |
ทั้งคู่มีคําว่า "NB" และมีชื่อว่า High Feature แต่วัดประเภทเซ็นเซอร์ที่แตกต่างกัน
| เลขส่วน | ประเภท input | เซนเซอร์ |
|---|---|---|
| 6ES7134-4NB51-0AB0 | RTD (HF) | Pt100/Ni100/Cu10 และเทียบเท่า |
| 6ES7134-4NB01-0AB0 | เทอร์โมคอลล์ (HF) | ประเภท E, N, J, K, L, S, R, B, T, C |
โมดูลสองตัวนี้ไม่สามารถแลกเปลี่ยนกันได้ ทั้งคู่รับโมดูลปลายทาง ET 200S เดียวกัน แต่อิเล็กทรอนิกส์และเทคนิคการวัดแตกต่างกันอย่างสิ้นเชิงยืนยันประเภทเซ็นเซอร์ในอุปกรณ์ก่อนการกําหนด.
Q1: ประเภทเซ็นเซอร์ RTD ไหนที่เข้ากันได้กับ 6ES7134-4NB51-0AB0?
โมดูลยอมรับชนิด RTD แพลตินามและนิเคิลอุตสาหกรรมมาตรฐาน: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 และ Cu10 (เส้นโค้งมาตรฐาน DIN / IEC)ประเภทเซ็นเซอร์ถูกตั้งค่าตามช่องทางในปารามิเตอร์โมดูล ET 200S ระหว่างการตั้งค่าฮาร์ดแวร์ STEP 7 หรือ TIA Portal. ยืนยันประเภทเซ็นเซอร์ที่ติดตั้งในแอพลิเคชัน ก่อนการตั้งค่า
Q2: โมดูลปลายทางใดที่จําเป็นสําหรับ 6ES7134-4NB51-0AB0?
โมดูลนี้ต้องการโมดูลปลายทาง ET 200S either TM-E15S24-AT (ปลายทางชนิดสกรู, 6ES7193-4CL20-0AA0) หรือ TM-E15C24-AT (ปลายทางสปริงสปริง, 6ES7193-4CL30-0AA0).โมดูลปลายทางให้บริการปลายทางสายไฟสนามและเชื่อมต่อทางกายภาพกับ ET 200S รีลโมดูลเทอร์มินัลต้องสั่งแยกกัน
Q3: การชดเชยความต้านทานสายภายในทํางานอย่างไร และเมื่อไหร่มันมีความสําคัญ?
ในวงจร RTD 2 สาย สายเชื่อมเซนเซอร์กับโมดูลจะบรรทุกกระแสการวัดและยังนํามาซึ่งความต้านทานที่เพิ่มการอ่านของเซนเซอร์เป็นความผิดพลาดการอัดแปลงอุณหภูมิการชําระค่าตอบแทนภายในนําการแก้ไขจากการวัดมาตรฐานที่ทราบกันไป เพื่อลบความต้านทานของสายไฟจากผล.สิ่งนี้สําคัญมากที่สุดสําหรับสายไฟ 2 สายสายยาว ณ Pt100, ทุก 1Ω ของความต้านทานสายไฟ นํามาประมาณ 2.5 °C ของความผิดพลาดการวัดโดยไม่ต้องชําระค่าตอบแทนโมดูล HF ลดความผิดพลาดนี้โดยไม่ต้องใช้สายไฟ 3 สายหรือ 4 สาย.
คําถามที่ 4: 6ES7134-4NB51-0AB0 ถูกหยุดผลิตแล้ว มีเครื่องสํารองจากซีเมนส์ไหม?
ระบบ ET 200S ได้ถูกแทนที่โดยแพลตฟอร์ม ET 200SP. ET 200SP นําเสนอโมดูลการเข้า RTD ที่เท่าเทียมกันที่มีความสามารถในการวัดที่เข้ากันได้. สําหรับอุปกรณ์ ET 200S ที่มีอยู่แหล่ง 6ES7134-4NB51-0AB0 ผ่านตลาดหลังการขาย ET 200S. สําหรับการออกแบบระบบใหม่ ใช้ ET 200SP เท่ากัน ยืนยันประเภทการเปลี่ยนที่แม่นยํากับ Siemens อินดัสทรี มอลล์
Q5: SF LED ไฟส่องบน 6ES7134-4NB51-0AB0 นี่แสดงว่าอะไร
สายไฟ LED SF (กลุ่มความผิดพลาด) แสดงความผิดพลาดในระดับโมดูล (Module-level fault) ̇ โดยปกติสัญญาณเซ็นเซอร์ที่อยู่นอกระยะ (เปิดวงจร, วงจรสั้น, หรือการอ่านของเซ็นเซอร์ที่อยู่เหนือระยะที่ตั้งค่า)หรือความผิดพลาดของฮาร์ดแวร์โมดูล. อ่านข้อมูลการวินิจฉัยผ่าน STEP 7 หรือ TIA Portal เพื่อระบุรหัสความผิดพลาดเฉพาะเจาะจงมันปรากฏเป็นการอ่านสูงหรือต่ําขึ้น ขึ้นอยู่กับประเภทการแตก.
