| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6ES7132-4BB31-0AB0 |

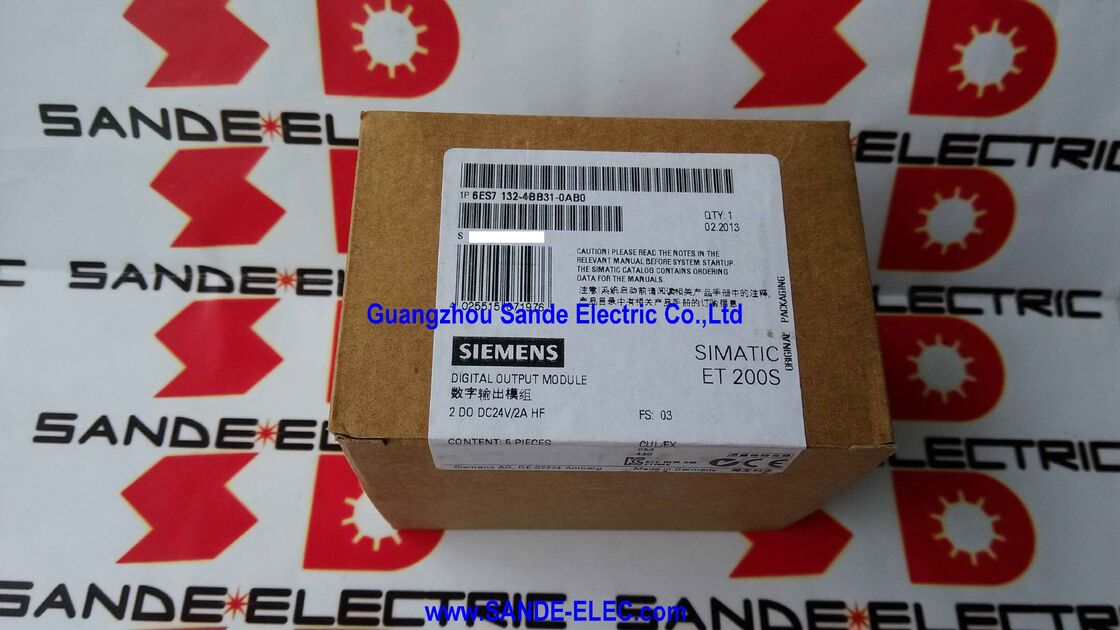

หมายเลขชิ้นส่วน:6ES7132-4BB31-0AB0
ผู้ผลิต:ซีเมนส์ เอจี (เยอรมนี)
กลุ่มผลิตภัณฑ์:SIMATIC ET200S
6ES7132-4BB31-0AB0 เป็นโมดูลอิเล็กทรอนิกส์เอาต์พุตดิจิตอล 2 ช่องสัญญาณสำหรับระบบ I/O แบบกระจาย SIMATIC ET 200S ของ Siemens ที่ 2A ต่อช่องเอาต์พุต จะขับเคลื่อนโหลดที่เกินความสามารถของโมดูลเอาต์พุตมาตรฐาน 0.5A — โซลินอยด์วาล์วที่มีกระแสพุ่งสูงขึ้น คอยล์คอนแทคเตอร์ DC แอคทูเอเตอร์ที่ทำงานหนักกว่า และโหลดตัวบ่งชี้ที่มีการดึงกระแสไฟจำนวนมาก เอาต์พุตสองตัวในโมดูลกว้าง 15 มม. ช่วยให้สถานี ET 200S มีขนาดกะทัดรัด แม้เมื่อจำเป็นต้องใช้เอาต์พุตกระแสไฟสูงกว่าก็ตาม
การกำหนด "คุณสมบัติสูง" (HF) ทำให้โมดูลนี้แตกต่างจากรุ่นมาตรฐาน (ST) ข้อได้เปรียบที่กำหนดของโมดูล HF คือความสามารถในการวินิจฉัย — โมดูลจะตรวจสอบแต่ละช่องสัญญาณเอาท์พุตเพื่อดูสภาวะไฟฟ้าลัดวงจรและวงจรเปิด (สายไฟขาด) เมื่อเกิดการลัดวงจร โมดูลจะตรวจจับกระแสเกิน เปิดใช้งานการป้องกันการลัดวงจร และรายงานข้อผิดพลาดผ่าน LED SF (ข้อบกพร่องกลุ่ม) บนหน้าโมดูลและผ่านข้อมูลการวินิจฉัย PROFIBUS DP ไปยัง CPU S7 การตรวจจับวงจรเปิดช่วยยืนยันว่าสายไฟเอาท์พุตไม่เสียหาย สายไฟขาดหรือโหลดที่หลุดจะสร้างรายงานข้อผิดพลาดของวงจรเปิดก่อนที่จะทำให้เกิดปัญหาในกระบวนการ
ฟังก์ชันเอาท์พุตค่าทดแทนให้การทำงานที่ปลอดภัยเมื่อขัดข้องที่กำหนดค่าได้ - เมื่อการเชื่อมต่อกับ CPU ขาดหาย (ข้อผิดพลาดในการสื่อสาร PROFIBUS DP) สามารถกำหนดค่าโมดูลให้ตั้งค่าเอาท์พุตเป็นค่าทดแทนที่กำหนดไว้ (บังคับเป็น 0, คงสถานะสุดท้าย หรือบังคับเป็น 1) แทนที่จะตั้งค่าเริ่มต้นเป็นปิดทั้งหมด
6ES7132-4BB31-0AB0 จำหน่ายเป็นแพ็ก 5 ชิ้น แต่ละโมดูลเป็นผลิตภัณฑ์เดียวกัน แพ็ก 5 ชิ้นเป็นหน่วยจัดซื้อมาตรฐานสำหรับโมดูลอิเล็กทรอนิกส์ในกลุ่ม ET 200S
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6ES7132-4BB31-0AB0 |
| พิมพ์ | คุณสมบัติสูง 2DO |
| แรงดันขาออก | 24V DC |
| กระแสไฟขาออก | 2A ต่อช่อง |
| ความกว้างของโมดูล | 15มม |
| การวินิจฉัย | ลัดวงจร + วงจรเปิด |
| ไฟ LED แสดงข้อผิดพลาด | SF (ความผิดกลุ่ม) |
| ค่าทดแทน | กำหนดค่าได้ |
| ปริมาณแพ็ค | 5 โมดูล |
| สถานะ | คล่องแคล่ว |
| คุณสมบัติ | มาตรฐาน (ST) | คุณสมบัติสูง (HF) |
|---|---|---|
| กระแสไฟขาออก | 0.5A | 2เอ |
| การตรวจจับการลัดวงจร | ใช่ | ใช่ |
| การตรวจจับวงจรเปิด | เลขที่ | ใช่ |
| ค่าทดแทน | เลขที่ | ใช่ |
| ไฟ LED แสดงสถานะความผิดปกติ (SF) | ขั้นพื้นฐาน | การวินิจฉัยเต็มรูปแบบ |
ระบุโมดูล HF เมื่อต้องใช้กระแสเอาต์พุตที่สูงขึ้น การวินิจฉัยวงจรเปิด หรือลักษณะการทำงานทดแทนที่กำหนดค่าได้สำหรับแอปพลิเคชัน
คำถามที่ 1: 6ES7132-4BB31-0AB0 จำเป็นต้องมีโมดูลเทอร์มินัลเฉพาะสำหรับการติดตั้งหรือไม่
ใช่. โมดูลอิเล็กทรอนิกส์ ET 200S แต่ละตัวต้องใช้โมดูลเทอร์มินัล (TM) เพื่อให้มีการเชื่อมต่อทางกายภาพกับพาวเวอร์บัส ET 200S และเทอร์มินัลสายไฟภาคสนาม โมดูลเทอร์มินัลที่เหมาะสมสำหรับโมดูล 2DO HF ได้รับการยืนยันจากคู่มือระบบ ET 200S — โมดูลเทอร์มินัลที่แตกต่างกันจะมีการกำหนดค่าการเดินสายที่แตกต่างกัน โมดูลอิเล็กทรอนิกส์นั้นไม่มีโมดูลเทอร์มินัลรวมอยู่ด้วย สิ่งเหล่านี้สั่งแยกต่างหาก
คำถามที่ 2: จะเกิดอะไรขึ้นเมื่อตรวจพบการลัดวงจรในช่องเอาท์พุต 2DO HF
โมดูลเปิดใช้งานการป้องกันการลัดวงจร จำกัดกระแสเอาต์พุต และตั้งค่า SF LED บนหน้าโมดูล ข้อผิดพลาดจะถูกรายงานผ่านข้อมูลการวินิจฉัย PROFIBUS DP ไปยัง CPU S7 ซึ่งสามารถทริกเกอร์การแจ้งเตือนของโปรแกรมได้ หากมีการกำหนดค่าฟังก์ชันค่าทดแทน เอาต์พุตที่ได้รับผลกระทบอาจถูกบังคับให้อยู่ในสถานะที่กำหนดไว้ เอาต์พุตจะรีสตาร์ทโดยอัตโนมัติเมื่อลัดวงจรและ CPU รับทราบข้อผิดพลาด
คำถามที่ 3: ช่องเอาท์พุตทั้งสองช่องบน 6ES7132-4BB31-0AB0 สามารถใช้กับแรงดันไฟฟ้าโหลดที่แตกต่างกันได้หรือไม่?
ช่องสัญญาณเอาท์พุตทั้งสองช่องจะแชร์แรงดันไฟฟ้าโหลดที่จ่ายให้กับขั้วจ่ายไฟของโมดูล ทั้งสองช่องทำงานจากแรงดันไฟฟ้าโหลด 24V DC เดียวกัน - โหลดแรงดันไฟฟ้าที่แตกต่างกันบนช่องสัญญาณที่แตกต่างกันของโมดูลเดียวกันจะไม่ได้รับการสนับสนุนหากไม่มีการแยกจากภายนอก หากจำเป็นต้องใช้แรงดันไฟฟ้าโหลดที่แตกต่างกัน ให้ใช้โมดูลแยกกันซึ่งแต่ละโมดูลเชื่อมต่อกับแหล่งจ่ายไฟที่เกี่ยวข้อง
คำถามที่ 4: ฟังก์ชันทดแทนในโมดูลคุณลักษณะสูงมีจุดประสงค์อะไร
ฟังก์ชันค่าทดแทนจะกำหนดว่าช่องสัญญาณเอาท์พุตจะทำอะไรเมื่อการสื่อสารกับ CPU ขาดหายไป ตัวอย่างเช่น เมื่อบัส PROFIBUS DP ล้มเหลวหรือ CPU หยุดทำงาน โดยทั่วไปตัวเลือกจะรวมถึง: บังคับให้เอาต์พุตเป็น 0 (ปิดทั้งหมด), คงสถานะเอาต์พุตที่ได้รับคำสั่งล่าสุดไว้ หรือบังคับให้เอาต์พุตเป็น 1 (เปิดทั้งหมด) ค่าทดแทนได้รับการกำหนดค่าในขั้นตอนที่ 7 หรือ TIA Portal และจัดเก็บไว้ในโมดูลอินเทอร์เฟซ ET 200S ช่วยปกป้องกระบวนการจากพฤติกรรมเอาท์พุตที่ไม่สามารถควบคุมได้ในระหว่างที่เกิดข้อผิดพลาดในการสื่อสาร
คำถามที่ 5: 6ES7132-4BB31-0AB0 ได้รับการสั่งซื้ออย่างไร — หนึ่งหรือห้าโมดูล
6ES7132-4BB31-0AB0 บรรจุและจำหน่ายในหน่วยโมดูลอิเล็กทรอนิกส์ 5 ชุด คำสั่งซื้อ 6ES7132-4BB31-0AB0 หนึ่งชุดจ่ายโมดูล 2DO HF ที่เหมือนกันจำนวน 5 โมดูล นี่คือบรรจุภัณฑ์มาตรฐานของ Siemens สำหรับโมดูลอิเล็กทรอนิกส์ ET 200S ปริมาณบรรจุภัณฑ์ระบุไว้ในคำอธิบายผลิตภัณฑ์และบนฉลากผลิตภัณฑ์
