| สถานที่กำเนิด | สิงคโปร์ |
| ชื่อแบรนด์ | AB |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 5069-OBV8S |

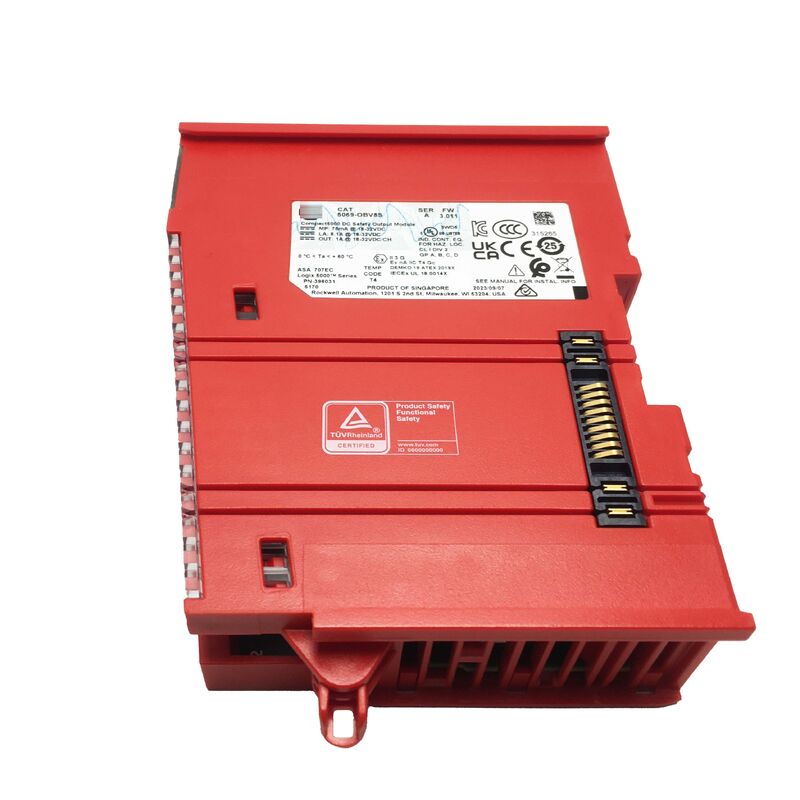

หมายเลขแคตตาล็อก: 5069-OBV8S
ผู้ผลิต: Rockwell Automation / Allen-Bradley
ตระกูลผลิตภัณฑ์: Compact 5000 I/O
ประเภทโมดูล: Configurable Safety Digital Output (Sourcing หรือ Bipolar)
ช่อง: 8
แรงดันเอาต์พุต: 24V DC (ช่วง 17.5-32V DC)
ระดับความปลอดภัย: SIL CL3 / PLe / Category 4
5069-OBV8S เป็นโมดูลเอาต์พุตดิจิทัลความปลอดภัยแบบกำหนดค่าได้ 8 ช่องจากตระกูล Compact 5000 I/O ของ Allen-Bradley ให้เอาต์พุตแบบ Sourcing 24V DC ที่ได้รับการรับรองระดับ Safety Integrity Level CL3, Performance Level e (PLe) และ Category 4 ซึ่งเป็นระดับสูงสุดของการให้คะแนนความปลอดภัยเชิงฟังก์ชันสำหรับระบบอัตโนมัติในอุตสาหกรรม
โมดูลนี้ออกแบบมาสำหรับการใช้งานที่ต้องการการป้องกันเครื่องจักร, เอาต์พุต Safety Interlock และฟังก์ชันหยุดการทำงานที่ควบคุมได้ โดยต้องใช้เอาต์พุตที่ได้รับการรับรองระดับความปลอดภัยพร้อมการตรวจจับข้อผิดพลาดในตัว
โมดูลทำงานเป็น Local I/O ในระบบ CompactLogix 5380, Compact GuardLogix 5380 หรือ CompactLogix 5480 และทำงานเป็น Distributed I/O ผ่าน EtherNet/IP สำหรับคอนโทรลเลอร์ CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 และ GuardLogix 5580
ประเภทเอาต์พุตที่กำหนดค่าได้ คือ Sourcing หรือ Bipolar รองรับข้อกำหนดการเดินสายอุปกรณ์ภาคสนามที่หลากหลายโดยไม่ต้องใช้โมดูลรุ่นที่แตกต่างกันสำหรับแอปพลิเคชันที่แตกต่างกัน
ที่ 1 แอมแปร์ต่อช่อง โมดูลนี้สามารถขับโหลดที่พบได้ทั่วไปในการใช้งานด้านความปลอดภัยของเครื่องจักร เช่น คอยล์รีเลย์นิรภัย, วงจรเปิดใช้งานม่านแสง, โซลินอยด์วาล์ว และสัญญาณเปิดใช้งานมอเตอร์ แปดช่องสัญญาณอิสระในโมดูลเดียวที่บางเฉียบ ให้ความสามารถในการส่งออกที่เพียงพอพร้อมทั้งประหยัดพื้นที่ในตู้ควบคุมและแชสซี
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขแคตตาล็อก | 5069-OBV8S |
| ผู้ผลิต | Rockwell Automation / Allen-Bradley |
| ช่องเอาต์พุต | 8 |
| ช่วงแรงดันเอาต์พุต | 17.5 - 32V DC (ปกติ 24V DC) |
| กระแสเอาต์พุต | 1 A ต่อช่อง |
| ประเภทเอาต์พุต | Sourcing หรือ Bipolar (กำหนดค่าได้) |
| ระดับความปลอดภัย | SIL CL3 / PLe / Category 4 |
| เวลาตอบสนองความปลอดภัย | 4.5 ms |
| ความกว้างพัลส์เอาต์พุตขั้นต่ำ | 400 µs |
| การใช้พลังงาน | 6.5 W |
| การติดตั้ง | ราง DIN |
| อุณหภูมิการทำงาน (แนวนอน) | 0 - 60°C (32 - 140°F) |
| อุณหภูมิการทำงาน (แนวตั้ง) | 0 - 50°C (32 - 122°F) |
| ขนาด | 144.57 มม. ยาว × 22 มม. กว้าง × 105.42 มม. สูง |
| น้ำหนัก | ประมาณ 175 กรัม |
| คอนโทรลเลอร์ที่รองรับ | Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
Safety Integrity Level 3 (SIL 3) เป็นระดับความปลอดภัยสูงสุดที่กำหนดไว้ใน IEC 62061 สำหรับความปลอดภัยของเครื่องจักร สอดคล้องกับความน่าจะเป็นของความล้มเหลวที่เป็นอันตรายต่อชั่วโมงในช่วง 10⁻⁸ ถึง 10⁻⁷ กล่าวโดยง่ายคือระดับที่จำเป็นสำหรับฟังก์ชันความปลอดภัยที่ต้องทำงานได้อย่างน่าเชื่อถือเมื่อเผชิญกับอันตรายร้ายแรงที่อาจเกิดขึ้น
Performance Level e (PLe) และ Category 4 เป็นการกำหนดที่เทียบเท่ากันจาก ISO 13849-1
Category 4 กำหนดให้ความล้มเหลวเพียงครั้งเดียวต้องไม่นำไปสู่การสูญเสียฟังก์ชันความปลอดภัย และความล้มเหลวจะต้องถูกตรวจจับก่อนที่จะมีการร้องขอความปลอดภัยครั้งต่อไป หรืออย่างน้อยที่สุดก่อนรอบการทำงานปกติของเครื่องจักรครั้งต่อไป
5069-OBV8S บรรลุระดับเหล่านี้ผ่านสถาปัตยกรรมเอาต์พุตแบบ Dual-channel และการวินิจฉัยในตัวที่ครอบคลุม
โมดูลจะตรวจสอบเอาต์พุตอย่างต่อเนื่องเพื่อการสูญเสียพลังงานภาคสนาม, สภาวะไม่มีโหลด, การลัดวงจร, การโอเวอร์โหลด และอุณหภูมิเกิน การป้องกันแรงดันย้อนกลับและการป้องกันแรงดันเกินถูกสร้างขึ้นในฮาร์ดแวร์ การวินิจฉัยเหล่านี้ทำงานโดยอิสระจากโปรแกรมความปลอดภัย ให้เครือข่ายความปลอดภัยระดับฮาร์ดแวร์ที่อยู่ใต้ตรรกะซอฟต์แวร์
คำว่า "Configurable" ในชื่อเต็มของโมดูลหมายถึงประเภทไฟฟ้าของเอาต์พุตที่สามารถเลือกได้ เอาต์พุตแบบ Sourcing จะจ่ายกระแสจากโมดูลไปยังโหลด โดยขั้วเอาต์พุตของโมดูลจะให้แหล่งจ่ายไฟบวก และโหลดจะเชื่อมต่อระหว่างขั้วนี้กับกราวด์
นี่เป็นรูปแบบการเดินสายที่พบบ่อยที่สุดสำหรับเอาต์พุตความปลอดภัยของเครื่องมือกลและหุ่นยนต์
การกำหนดค่าแบบ Bipolar ช่วยให้สามารถใช้เอาต์พุตของโมดูลในวงจรที่ทิศทางกระแสอาจแตกต่างกัน ซึ่งมีประโยชน์ในการใช้งานไดรเวอร์วาล์วและแอคทูเอเตอร์เฉพาะที่โหลดต้องการขั้วทั้งสองที่จุดทำงานที่แตกต่างกัน
ประเภทเอาต์พุตจะถูกกำหนดค่าในซอฟต์แวร์ Studio 5000 Logix Designer เป็นส่วนหนึ่งของการกำหนดค่าโมดูล ไม่จำเป็นต้องมีการเปลี่ยนแปลงฮาร์ดแวร์หรือจัมเปอร์
โมดูล Compact 5000 I/O ใช้เทคโนโลยีสวิตช์แบบฝัง 1 Gb ที่รองรับโทโพโลยี Linear และ Device Level Ring (DLR)
การสื่อสาร Backplane ความเร็วสูงนี้ช่วยให้สามารถถ่ายโอนข้อมูลระหว่างคอนโทรลเลอร์และโมดูล I/O ได้อย่างรวดเร็ว ซึ่งมีความสำคัญอย่างยิ่งสำหรับแอปพลิเคชันด้านความปลอดภัยที่งบประมาณเวลาตอบสนองความปลอดภัยมีจำกัด
เวลาตอบสนองความปลอดภัย 4.5 ms ของโมดูลคือเวลาตั้งแต่การตรวจจับการเปลี่ยนแปลงที่ฝั่งอินพุตความปลอดภัยไปจนถึงการอัปเดตเอาต์พุตความปลอดภัย ซึ่งเป็นพารามิเตอร์สำคัญสำหรับการคำนวณเวลาตอบสนองของระบบโดยรวมในฟังก์ชันความปลอดภัย
สิ่งนี้จะต้องถูกบวกเข้ากับความล่าช้าอื่นๆ ในสายโซ่ความปลอดภัย (เวลาตอบสนองของเซ็นเซอร์, การประมวลผลฟังก์ชันความปลอดภัย, เวลาตอบสนองของแอคทูเอเตอร์) เมื่อตรวจสอบประสิทธิภาพของฟังก์ชันความปลอดภัยที่สมบูรณ์เทียบกับเวลาหยุดที่ต้องการ
โมดูลยังรวมเข้ากับระบบนิเวศ Compact 5000 ที่กว้างขึ้น โดยรับการกระจายพลังงานจากฝั่งภาคสนามจากโมดูล Compact 5000 ที่เข้ากันได้ซึ่งให้บริการนี้
