| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | Siemens |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6ES7138-4CB10-0AB0 |

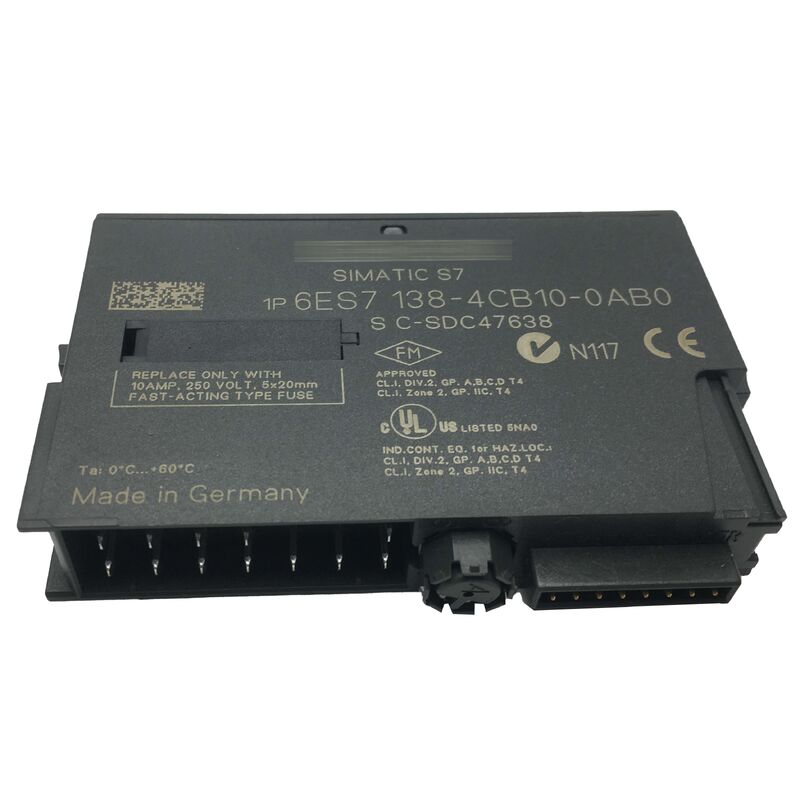

6ES7138-4CB10-0AB0 คือโมดูลจ่ายไฟ PM-E สำหรับระบบ I/O แบบกระจาย Siemens ET200S ในสถานี ET200S โมดูล PM-E ทำหน้าที่เป็นรากฐานทางไฟฟ้า แทนที่จะเป็นส่วนประกอบในการประมวลผลข้อมูล
โมดูลนี้จ่ายแรงดันทดลองให้กับโมดูลอิเล็กทรอนิกส์ในกลุ่มแรงดันไฟฟ้าของตน และมีการตรวจสอบแรงดันไฟฟ้าอย่างต่อเนื่อง เอาต์พุตแอคทูเอเตอร์และสัญญาณทั้งหมดที่ส่งไปยังอุปกรณ์ภาคสนามขึ้นอยู่กับการจ่ายไฟที่เสถียรและได้รับการตรวจสอบจาก PM-E
โมดูลนี้มีความยืดหยุ่นสูงด้วยช่วงแรงดันไฟฟ้าที่กว้าง รองรับแรงดันทดลอง DC ตั้งแต่ 24 ถึง 48V และแรงดันทดลอง AC ตั้งแต่ 24V ถึง 120V สูงสุด 230V สิ่งนี้ช่วยขจัดความจำเป็นในการใช้โมดูลจ่ายไฟหลายรุ่นสำหรับส่วนต่างๆ ของระบบ
หมายเหตุ: ผลิตภัณฑ์นี้เลิกผลิตแล้ว ขณะนี้ Siemens ผลิต 6ES7138-4CB11-0AB0 เป็นรุ่นทดแทนโดยตรง ระบบที่มีอยู่ยังคงทำงานต่อไป แต่การบำรุงรักษาจำเป็นต้องจัดหาโมดูลเดิม เนื่องจากรุ่นที่มาแทนอาจไม่สามารถใช้งานแทนได้โดยตรงในทุกการกำหนดค่า
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6ES7138-4CB10-0AB0 |
| ผู้ผลิต | Siemens AG |
| ประเภทผลิตภัณฑ์ | PM-E Power Module |
| แพลตฟอร์ม | SIMATIC DP — ET200S |
| แรงดันทดลอง DC | 24 V ถึง 48 V DC |
| แรงดันทดลอง AC | 24 V ถึง 48 VAC / 120 VAC / 230 VAC |
| กระแสโหลดสูงสุด | สูงสุด 10 A (ขึ้นอยู่กับอุณหภูมิ) |
| การใช้กระแสบัส | สูงสุด 9.5 mA |
| การสูญเสียพลังงาน | สูงสุด 5 W |
| แรงดันทดสอบฉนวน | 1500 V AC |
| ขนาด (ย × ก × ส) | 15 × 81 × 52 มม. |
| การป้องกันการลัดวงจร | ฟิวส์เร็วที่เปลี่ยนได้ |
| การป้องกันขั้วย้อนกลับ | ใช่ |
| การวินิจฉัย | ใช่ — ไฟ LED + ภาพกระบวนการ |
| ฟังก์ชันสำรอง | ใช่ |
| รุ่นทดแทน | 6ES7138-4CB11-0AB0 |
| สถานะการผลิต | เลิกผลิตแล้ว |
PM-E ตรวจสอบแรงดันไฟฟ้าที่จ่ายอย่างต่อเนื่องตลอดกลุ่มแรงดันไฟฟ้า เมื่อแรงดันไฟฟ้าลดลงต่ำกว่าเกณฑ์หรือหายไป โมดูลจะตรวจจับและรายงานข้อผิดพลาดทันทีในระดับฮาร์ดแวร์โดยไม่ต้องรอการสำรวจจาก CPU
ข้อมูลการวินิจฉัยจะเดินทางผ่านสองเส้นทางพร้อมกัน:
การป้องกันการลัดวงจรใช้ฟิวส์เร็วที่เปลี่ยนได้ซึ่งจะเปิดเมื่อเกิดการลัดวงจรที่เอาต์พุตเพื่อป้องกันสายไฟภาคสนามส่วนปลายและตัวโมดูลเอง โมดูลยังมีการป้องกันขั้วย้อนกลับเพื่อป้องกันความเสียหายจากการต่อสายไฟ DC ที่ไม่ถูกต้อง
ในสถานี ET200S โมดูล PM-E กำหนดจุดเริ่มต้นของกลุ่มแรงดันไฟฟ้า โมดูลอิเล็กทรอนิกส์ที่ติดตั้งทางด้านขวาจะใช้แรงดันทดลองร่วมกัน
โมดูล PM-E หลายตัวในสถานีเดียวกันจะสร้างกลุ่มแรงดันไฟฟ้าอิสระ ทำให้สามารถใช้แรงดันไฟฟ้าที่แตกต่างกันสำหรับส่วนต่างๆ ในขณะที่ใช้การเชื่อมต่อ PROFIBUS DP และการกำหนดที่อยู่ CPU เดียวกัน
สถาปัตยกรรมนี้ช่วยให้สถานี ET200S หลักเพียงสถานีเดียวสามารถรองรับอุปกรณ์ภาคสนามที่มีความต้องการแรงดันไฟฟ้าที่แตกต่างกันได้ เช่น คอนแทคเตอร์ 230V AC ในกลุ่มแรงดันไฟฟ้าหนึ่ง และโซลินอยด์ 24V DC ในอีกกลุ่มหนึ่ง
ความกว้างของเทอร์มินัลที่กะทัดรัด 15 มม. ของ 6ES7138-4CB10-0AB0 ช่วยรักษาขอบเขตกลุ่มแรงดันไฟฟ้าที่แคบไว้บนรางยึด
ไฟ LED สีแดงบ่งชี้ข้อผิดพลาดในกลุ่มแรงดันไฟฟ้า — โดยทั่วไปคือการสูญเสียแรงดันไฟฟ้าที่จ่าย ฟิวส์ขาด หรือแรงดันไฟฟ้าลดลงต่ำกว่าเกณฑ์การตรวจสอบ ขั้นแรก ให้ตรวจสอบแรงดันไฟฟ้าที่จ่ายโหลดที่ขั้ว PM-E หากถูกต้อง ให้ตรวจสอบฟิวส์ที่เปลี่ยนได้ หากทั้งสองอย่างยังคงอยู่ โมดูลอาจมีข้อผิดพลาด
ในกรณีส่วนใหญ่ ใช่ — รุ่น -4CB11-0AB0 ถูกออกแบบมาเพื่อทดแทนโดยตรง อย่างไรก็ตาม โปรดยืนยันเวอร์ชันเฟิร์มแวร์เฉพาะของโมดูลอินเทอร์เฟซ ET200S และการตั้งค่าการกำหนดค่าใดๆ ใน STEP 7 ก่อนทำการเปลี่ยน เนื่องจากบางการกำหนดค่าอาจต้องมีการอัปเดตพารามิเตอร์
ฟังก์ชันสำรองช่วยให้สถานี ET200S สามารถรักษาสถานะเอาต์พุตล่าสุดไว้ได้เมื่อ CPU ของ PLC เปลี่ยนเป็นโหมด STOP หรือการสื่อสารถูกขัดจังหวะ สิ่งนี้จะป้องกันการเปลี่ยนแปลงเอาต์พุตที่ไม่ตั้งใจระหว่างการหยุด CPU ซึ่งอาจทำให้เกิดปัญหาเครื่องจักรหรือกระบวนการ
ฟิวส์ที่เปิดทันทีบ่งชี้ถึงการลัดวงจรที่ต่อเนื่องในส่วนปลาย — ในสายไฟภาคสนาม แอคทูเอเตอร์ที่เชื่อมต่อ หรือโมดูลอิเล็กทรอนิกส์ที่เสียหาย อย่าเปลี่ยนฟิวส์อีกครั้งโดยไม่ได้ระบุและแก้ไขข้อผิดพลาด ถอดสายไฟภาคสนามออกและทดสอบแต่ละวงจรแยกกันเพื่อค้นหาการลัดวงจร
โมดูลนี้ออกแบบมาสำหรับสถานี ET200S ที่ใช้ PROFIBUS DP สถานี PROFINET ET200S ใช้โมดูลอินเทอร์เฟซประเภทอื่น โปรดยืนยันโปรโตคอลการสื่อสารของสถานี ET200S หลักก่อนที่จะผสมโมดูลจ่ายไฟจากรุ่นต่างๆ เนื่องจากบริบทการกำหนดค่าระบบแตกต่างกัน
