1606-XLS960E-3 AB โมดูลพลังงาน 1606XLS960E3 โรงงานใหม่ปิด

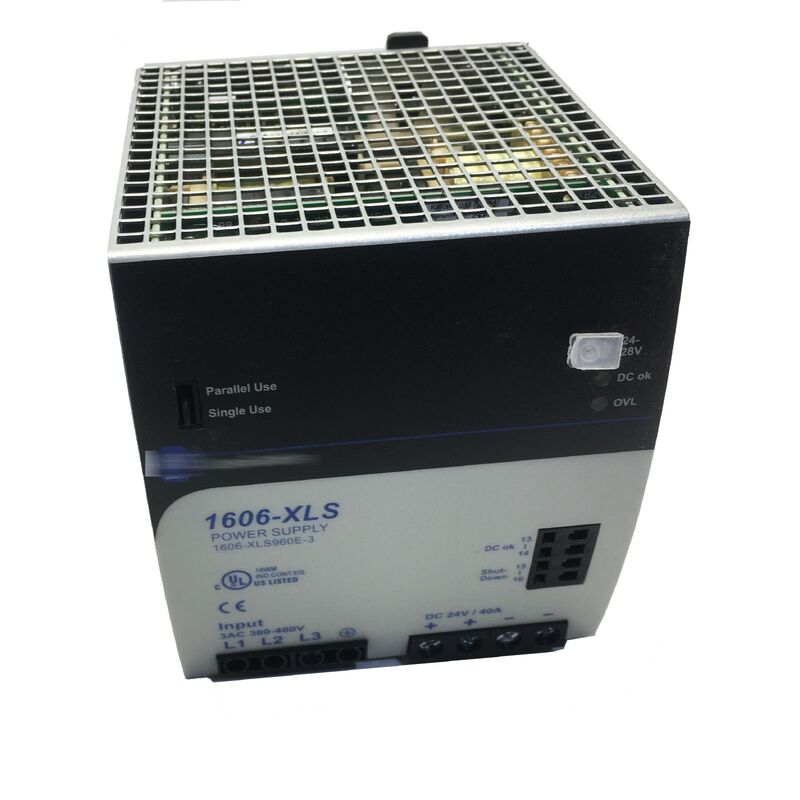

อัลเลน-บราดลีย์ 1606-XLS960E-3
960 W ไฟฟ้าประสิทธิภาพ 3 ขั้นตอน, 24-28V DC Output
ภาพรวมสินค้า
รายการ1606-XLS960E-3คือเครื่องไฟฟ้าแบบสลับ 3 ขั้นตอนออกแบบมาเพื่อส่ง24-28V การออกแบบ DCในสูงสุด960 W. ผลิตภัณฑ์นามินาลของมันคือ24 VDCมีปริมาณการออกกําลังปริมาณ40A, และมันมีเป้าหมายสําหรับ380-480V AC ไฟเข้าสามเฟส.
ในระบบควบคุมอุตสาหกรรมที่ใช้จริง, นี้ทําให้มันเป็นผู้สมัครที่แข็งแกร่งสําหรับการให้พลังงานภาระที่หนา 24VDC จากปัสดุ DIN-rail เดียวแทนที่จะแบ่งภาระไปหลายหน่วยขนาดเล็กรูปแบบนี้นั่งอยู่ในผลงาน 1606-XLSครอบครัวไฟฟ้าที่มีประสิทธิภาพสูง, พลังงานสํารอง, การควบคุมระยะไกลความดันออก, ติดต่อ DC-OK relay, และบันทึกข้อมูลภายในเพื่อแก้ปัญหา
มันยังรองรับการทํางานพลังงานเต็มจาก-25°C ถึง +60°Cทําให้มันเหมาะกับสภาพแวดล้อมที่รุนแรงกว่าในตู้ที่มีความสําคัญกับความร้อน
รายละเอียดเทคนิค
| ปริมาตร |
มูลค่า |
| เลขส่วน |
1606-XLS960E-3 |
| ยี่ห้อ |
อัลเลน-บราดลี่ย์ |
| ประเภทสินค้า |
ระบบไฟฟ้าแบบเปลี่ยน |
| ประเภท input |
3 AC 380-480V |
| ความดันออก |
24-28V DC |
| ความดันออกระดับนาม |
24V DC |
| ปัจจุบันการออกระดับ |
40A @ 24V DC |
| พลังการออก |
960W |
| เก็บพลังงาน |
50% |
| พลังสํารอง |
60A @ 24V DC |
| ประสิทธิภาพ |
940.6% เป็นปกติ |
| เวลารอ |
32 ms |
| DC OK ติดต่อรีเลย์ |
ใช่ |
| การติดตั้งรถไฟ |
ใช่ |
| ระดับการคุ้มครอง |
IP20 |
| ความกว้าง × ความสูง × ความลึก |
125 × 124 × 127 มม. |
การใช้งาน
รายการ1606-XLS960E-3เหมาะสําหรับการกระจายกําลังควบคุม 24VDCในตู้อุตสาหกรรมขนาดใหญ่ โดยเฉพาะอย่างยิ่งในที่ที่หลาย PLC racks เกาะ I / O, relay, เซนเซอร์, อุปกรณ์สื่อสาร, และองค์ประกอบความปลอดภัยต้องได้รับพลังงานจากการจําหน่ายกลางหนึ่ง
กับ960Wมีและ40A ปริมาณผลิตชื่อ, มันเหมาะกับการใช้งาน เช่น เส้นบรรจุอัตโนมัติ, ระบบขนส่ง, สกัดกระบวนการ, ระบบการจัดการวัสดุ, และแผ่นควบคุมเครื่องจักรขนาดใหญ่.มันยังเป็นทางเลือกที่ใช้ได้ในระบบที่ได้รับประโยชน์จากการแบ่งปันกระแสปานกลาง,เก็บพลังงานและลักษณะการวินิจฉัย.
ในงานปรับปรุงหลัง สามารถลดความซับซ้อนของตู้ด้วยการเปลี่ยนปั๊มไฟฟ้าขนาดเล็ก 24V หลายหน่วยด้วยหน่วยที่มีกําลังสูงกว่าและสภาพความร้อนถูกตรวจสอบอย่างละเอียด.
คู่มือการเปลี่ยน
เมื่อเปลี่ยนแหล่งพลังงาน 24V ที่มีอยู่1606-XLS960E-3เริ่มด้วยการตรวจสอบแหล่งข้อมูลเพราะรุ่นนี้ถูกสร้างขึ้นเพื่อเครื่องไฟฟ้าสามเฟส 380-480V ACแทนที่จะเป็นการเข้าแบบ 1 ขั้นตอน
แล้วยืนยันกระแสความแรงภาระรวม 24Vรวมถึงจุดสูงของการเริ่มต้น40A ราคาเฉพาะโดยเพิ่มเติมพลังสํารองมีให้บริการสําหรับการสนับสนุนการอ้วนระยะสั้น รวมทั้งตรวจสอบพื้นที่แผ่น, การเข้าสายไฟ, และอุณหภูมิบริเวณ
หน่วยนี้สามารถติดตั้ง DIN-rail ได้IP20ราคาและออกแบบสําหรับการติดตั้งตู้. หลังจากการเปลี่ยน, ตรวจสอบการตั้งค่าความแรงออก, พฤติกรรม DC-OK, และอุณหภูมิเพิ่มขึ้นภายใต้ภาระการทํางานปกติ. ในตู้ความหนาแน่นสูง,ยืนยันว่าภาระที่ติดตั้งยังคงอยู่ในเขตปริมาณการปรับปรุงและอุณหภูมิการทํางานของหน่วย.
คํา ถาม ที่ ถาม บ่อย
Q1: บทบาทหลักของ 1606-XLS960E-3 คืออะไร?
มันคือเครื่องไฟฟ้าอุตสาหกรรม 3 ขั้นตอน 960Wที่เปลี่ยน380-480V ACในระบบที่ควบคุม24-28V DCผลิตภัณฑ์สําหรับภาระของระบบควบคุม
Q2: ปัจจุบันมันให้ไฟออกมากแค่ไหน?
ผลิตภัณฑ์ที่ระบุคือ40A ที่ 24V DCและยังมีรายการพลังงานสํารอง 60A ที่ 24V DCสําหรับการสนับสนุนระยะสั้น
Q3: มันเหมาะสําหรับการติดตั้ง DIN rail ไหม?
ใช่ครับ หน่วยนี้ถูกอธิบายว่าพลังงานพลังงานรถไฟ DINและรายละเอียดแสดงให้เห็นอย่างชัดเจนว่าการติดตั้งรถไฟฟ้าเป็นไปได้.
Q4: อะไรทําให้รุ่นนี้เหมาะสําหรับแผ่นควบคุมขนาดใหญ่?
การรวมกันของความแรงออก 960W,กระแส 40A,ประสิทธิภาพสูง,เก็บพลังงานและลักษณะการวินิจฉัยทําให้มันเหมาะสําหรับภารกิจการกระจาย 24VDC ที่ใหญ่กว่าที่ส่วนประกอบการควบคุมหลายส่วนแบ่งพลังงานหนึ่ง
Q5: อะไรควรตรวจสอบ ก่อนใช้มันเป็นตัวแทน?
ตรวจสอบขั้นตอนการเข้าและความดัน, รวมความจืด 24VDC, พื้นที่ติดตั้งและอุณหภูมิตู้เครื่องไฟฟ้าสามเฟส 380-480V ACระบบดังนั้นมันไม่ควรถูกพิจารณาเป็นตัวแทนที่หลุดลงสําหรับไฟฟ้าขนาดเล็กหรือไฟฟ้าระยะเดียว โดยไม่ตรวจสอบการใช้งานอย่างเต็มที่
