R978017748 วาล์วทิศทางไฮดรอลิก Rexroth 4WE6Y62 / EG24N9K4 / 62 ของแท้ใหม่
ภาพรวมผลิตภัณฑ์

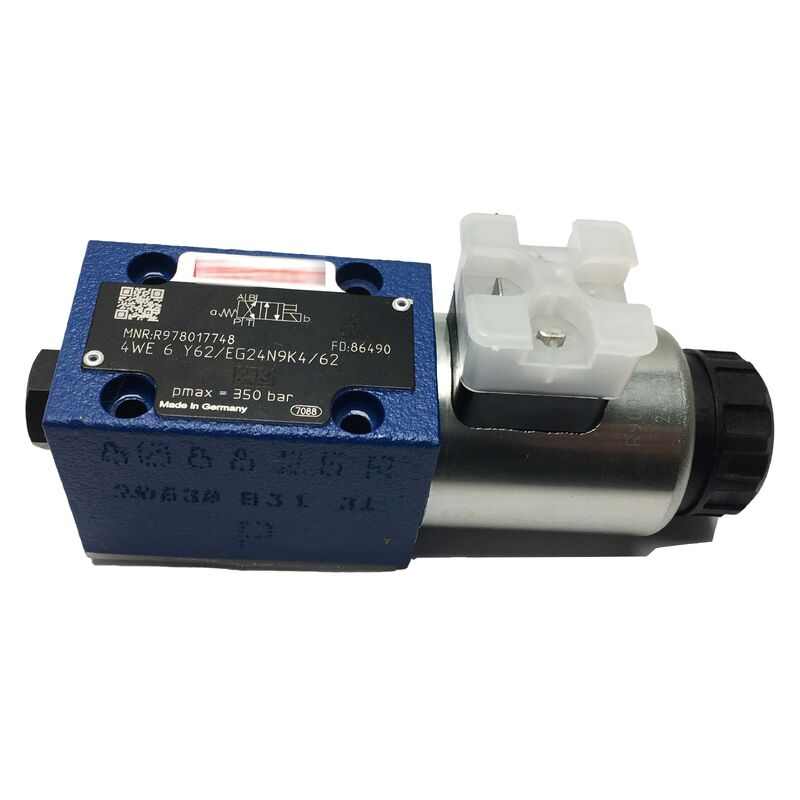

ที่เร็กซ์รอธ R978017748เป็นวาล์วสปูลควบคุมทิศทางแบบควบคุมโดยตรงในซีรีส์ WE6 ซึ่งเป็นวาล์วควบคุมทิศทางแบบไฮดรอลิกในตระกูลที่มีการใช้งานกันอย่างแพร่หลายที่สุดของ Rexroth สำหรับการใช้งานในอุตสาหกรรม ที่ขนาด NG6 (D03) พร้อมโซลินอยด์ 24V DC เดี่ยวและสปริงกลับ 4WE6Y6X/EG24N9K4/62 ได้รับการกำหนดค่าสำหรับการสลับ 4/2 ทิศทางด้วยรูปทรงสปูล Y สัญลักษณ์
โดยจะควบคุมทิศทางการไหลของน้ำมันไฮดรอลิกและการสลับวงจรในหน่วยกำลังไฮดรอลิกทางอุตสาหกรรม เครื่องมือกล ระบบปั๊ม และเครื่องจักรการผลิต ทุกที่ที่สัญญาณ 24V DC จากการ์ดเอาท์พุต PLC จำเป็นต้องแปลงเป็นการเคลื่อนที่ของกระบอกไฮดรอลิกหรือมอเตอร์โดยตรง
R978017748 มีฟังก์ชัน 4/2 ทิศทาง (สัญลักษณ์ Y) โดยเฉพาะ โดยที่สถานะยกเลิกพลังงานจะเชื่อมต่อ P ถึง B และ A ถึง T และสถานะที่ได้รับพลังงานจะกลับค่านี้เป็น P ถึง A และ B ถึง T การกำหนดค่านี้ใช้กันอย่างแพร่หลายโดยที่กระบอกสูบจะต้องตั้งค่าเริ่มต้นไปที่ตำแหน่งปลายด้านหนึ่งเมื่อสูญเสียพลังงานไฟฟ้า โดยมีการสั่งงานเชิงบวกไปยังตำแหน่งตรงกันข้ามเมื่อได้รับคำสั่ง
ที่อัตราการไหล 60 LPM และความดันสูงสุด 350 บาร์ วาล์วจะทำหน้าที่วงจรไฮดรอลิกมาตรฐานอุตสาหกรรมมาตรฐานอย่างเต็มรูปแบบ การแทนที่แบบแมนนวลแบบซ่อนช่วยให้ผู้ปฏิบัติงานสามารถเลื่อนสปูลวาล์วได้ด้วยตนเองระหว่างการทดสอบการทำงาน การวินิจฉัยข้อผิดพลาด หรือการตั้งค่าเครื่องจักรโดยไม่ต้องใช้แรงดันไฟฟ้าของโซลินอยด์
ข้อมูลจำเพาะที่สำคัญ
| พารามิเตอร์ |
ค่า |
| รหัสวาล์ว |
4WE6Y6X/EG24N9K4/62 |
| การทำงาน |
4/2-way สปริงกลับ |
| ขนาดที่กำหนด |
NG6 (D03) |
| แรงดันไฟฟ้าของโซลินอยด์ |
24V DC |
| พลังงานโซลินอยด์ |
30W |
| การไหลสูงสุด |
60 ลิตรต่อนาที |
| แรงดันสูงสุด |
350 บาร์ (5,076 PSI) |
| แทนที่ด้วยตนเอง |
ปกปิด |
| ตัวเชื่อมต่อ |
3 ขั้ว (EN 175301-803) |
| มาตรฐานการติดตั้ง |
ISO 4401-03 / ดิน 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| ที่อยู่อาศัย |
เหล็กหล่อ |
| ซีล |
เอ็นบีอาร์ |
| อุณหภูมิในการทำงาน |
-15 ถึง +80°C |
| น้ำหนัก |
1.44 กก |
สัญลักษณ์สปูล Y — ฟังก์ชั่นวงจร
ในรูปแบบการตั้งชื่อ WE6 ของ Rexroth ตัวอักษรที่ตามหลัง "WE6" อธิบายถึงสัญลักษณ์ไฮดรอลิกของสปูล — การกำหนดค่าเส้นทางในสถานะที่มีพลังงานและไม่ได้รับพลังงาน สัญลักษณ์ Y กำหนดรูปแบบเฉพาะที่พบได้ทั่วไปในวงจรแบบออกฤทธิ์เดี่ยวและการใช้งานแบบย้อนกลับ:
- สถานะไม่มีพลังงาน (สปริงกลับ, โซลินอยด์ปิด):P → B, A → T — แรงดันไฮดรอลิกจากแหล่งจ่าย (P) ถูกส่งไปยังเอาต์พุตของพอร์ต B ในขณะที่พอร์ต A จะระบายกลับไปยังถัง (T)
- สถานะมีพลังงาน (เปิดโซลินอยด์):P → A, B → T — การจ่ายไฟ 24V DC ไปที่โซลินอยด์จะทำให้เส้นทางการไหลกลับด้าน: P ป้อนไปที่ A, B จะระบายไปที่ T
การกำหนดค่าสปูล Y นี้ได้รับการระบุอย่างกว้างขวาง โดยที่ข้อกำหนดตำแหน่งที่ปลอดภัยเมื่อเกิดข้อผิดพลาดนั้นสอดคล้องกับทิศทางการกลับของสปริง ตัวอย่างเช่น การคลายการจับยึดของเครื่องมือเนื่องจากการสูญเสียพลังงานในเครื่องมือกล หรือการถอนตัวกระตุ้นของแอคชูเอเตอร์เป็นสภาวะที่ปลอดภัยในเครื่องจักรอัดขึ้นรูปและขึ้นรูป
อินเทอร์เฟซการติดตั้ง D03 (NG6)
อินเทอร์เฟซการติดตั้ง NG6 / D03 เป็นรูปแบบการติดตั้งเพลทย่อยที่ได้มาตรฐานอย่างกว้างขวางที่สุดสำหรับวาล์วทิศทางขนาด 6 ในระบบไฮดรอลิกทางอุตสาหกรรม รูปแบบสลักเกลียว เค้าโครงพอร์ต และตำแหน่งหมุดระบุตำแหน่งเดียวกันจะปรากฏภายใต้มาตรฐานที่แตกต่างกันสี่มาตรฐาน: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 และ NFPA-D03
ส่วนต่อท้าย /62 บนรหัสการสั่งซื้อวาล์วระบุว่าตัววาล์วมีรูเข็มระบุตำแหน่งในตำแหน่ง ISO 4401 ความแตกต่างนี้มีความสำคัญเมื่อระบุวาล์วทดแทนสำหรับท่อร่วมที่มีอยู่ ตรวจสอบว่าแผ่นย่อยที่ติดตั้งมีหมุดระบุตำแหน่งอยู่หรือไม่ ถ้าเป็นเช่นนั้น จำเป็นต้องมี /62 หรือส่วนต่อท้ายที่เทียบเท่า
โครงสร้างโซลินอยด์แบบเปียกพิน
ซีรีส์ WE6 ใช้โครงสร้างโซลินอยด์แบบหมุดเปียก (แช่น้ำมัน) ก้านดันโซลินอยด์จะขยายเข้าไปในสภาพแวดล้อมน้ำมันไฮดรอลิกของตัววาล์ว โดยใช้ของไหลไฮดรอลิกในการหล่อลื่นและระบายความร้อน ซึ่งจะช่วยขจัดซีลโอริงแยกต่างหากที่จำเป็นสำหรับการออกแบบพินแบบแห้ง ช่วยลดจุดรั่วที่อาจเกิดขึ้น
ชุดขดลวดโซลินอยด์สามารถถอดออกได้โดยไม่ต้องถอดวาล์วออกจากแผ่นย่อยและไม่ปล่อยแรงดันไฮดรอลิกออกจากวงจร ปลอกคอยล์เลื่อนออกจากตัวโซลินอยด์หลังจากคลายน็อตยึดคอยล์ ทำให้สามารถเปลี่ยนคอยล์ได้ในแหล่งกำเนิด — เป็นข้อได้เปรียบในการบำรุงรักษาที่สำคัญในตำแหน่งท่อร่วมที่จำกัด
คำถามที่พบบ่อย
Q1: ส่วนต่อท้ายของวาล์วคือ /62 สิ่งนี้มีความสำคัญอย่างไร และส่งผลต่อความเข้ากันได้ของเพลตย่อยหรือไม่
ส่วนต่อท้าย /62 กำหนดการกำหนดค่ารูเข็มระบุตำแหน่งเฉพาะสำหรับอินเทอร์เฟซระหว่างวาล์วกับเพลตย่อย ซึ่งสอดคล้องกับมาตรฐาน ISO 4401 พร้อมหมุดระบุตำแหน่ง หากเพลทย่อยของคุณมีหมุดกำหนดตำแหน่งติดตั้งอยู่ คุณจะต้องใช้วาล์วที่มีส่วนต่อท้ายรูกำหนดตำแหน่งที่ตรงกัน การกำหนดค่าพินระบุตำแหน่งที่ไม่ตรงกันจะป้องกันไม่ให้วาล์ววางชิดกับหน้าแผ่นย่อยอย่างถูกต้อง ทำให้เกิดความเสียหายต่อซีลและการรั่วไหลจากภายนอก
คำถามที่ 2: วาล์วนี้มีการควบคุมแบบแมนนวลที่ซ่อนอยู่ มันดำเนินการอย่างไร?
การแทนที่แบบแมนนวลแบบซ่อนคือแอคชูเอเตอร์แบบหมุดแบบฝังบนปลายโซลินอยด์ของตัววาล์ว ซึ่งสามารถเข้าถึงได้โดยใช้เครื่องมือขนาดเล็ก (โดยทั่วไปคือประแจหกเหลี่ยม 3 มม. หรือเครื่องมือควบคุมแบบเฉพาะ) การกดหมุดเข้าด้านในจะเลื่อนสปูลด้วยตนเอง โดยจำลองการทำงานของโซลินอยด์โดยไม่ต้องจ่ายพลังงานไฟฟ้าไปที่ขดลวด การออกแบบแบบปกปิดช่วยป้องกันการสั่งงานด้วยตนเองโดยไม่ตั้งใจระหว่างการทำงานปกติ
Q3: การไหลสูงสุดแสดงไว้ที่ 60 LPM วาล์วสามารถรองรับการไหลชั่วคราวที่สูงขึ้นโดยไม่เกิดความเสียหายได้หรือไม่
อัตรา 60 LPM คือกระแสการทำงานต่อเนื่องสูงสุด ไม่ใช่เกณฑ์ความเสียหายสัมบูรณ์ การไหลชั่วคราวช่วงสั้นๆ ที่สูงกว่า 60 LPM โดยทั่วไปสามารถทนได้โดยไม่มีความเสียหาย อย่างไรก็ตาม การไหลต่อเนื่องที่สูงกว่าพิกัดนี้อย่างมีนัยสำคัญจะเพิ่มแรงไฮดรอลิกบนแกนม้วน ทำให้เกิดแรงดันตกคร่อมเพิ่มขึ้น อุณหภูมิที่สูงขึ้น และการสึกหรอภายในเร็วขึ้น สำหรับวงจรที่ทำงานเป็นประจำที่สูงกว่า 60 LPM ควรระบุขนาดวาล์วที่ใหญ่กว่า
คำถามที่ 4: น้ำมันไฮดรอลิกชนิดใดที่เข้ากันได้กับซีล NBR ของวาล์วนี้
ซีล NBR (ยางไนไตรล์บิวทาไดอีน) เข้ากันได้กับน้ำมันไฮดรอลิกจากแร่มาตรฐาน (ISO VG 46 และ ISO VG 68 เป็นมาตรฐานทั่วไป) ซีล NBR เข้ากันไม่ได้กับของเหลวฟอสเฟตเอสเตอร์ (ทนไฟ) ของเหลวโพลิออลเอสเตอร์ หรือส่วนผสมของน้ำ-ไกลคอล สำหรับระบบที่ใช้ของเหลวทนไฟ Rexroth นำเสนอรุ่น WE6 พร้อมข้อมูลจำเพาะซีล FKM (Viton)
Q5: โซลินอยด์ได้รับการจัดอันดับที่ 30W และ 24V DC ขดลวดมีการป้องกันแรงดันไฟกระชากอย่างไร?
ข้อมูลจำเพาะของคอยล์ /EG24N9K4 ระบุถึงคอยล์ที่ออกแบบด้วยไดโอดซับเพรสเซอร์ในตัว (องค์ประกอบ "K4") สำหรับแหล่งจ่ายไฟ 24V DC เมื่อเอาท์พุต PLC ปิดโซลินอยด์ สนามแม่เหล็กที่ยุบตัวจะสร้างแรงดันไฟฟ้า back-EMF ที่พุ่งสูงขึ้น ไดโอดซับเพรสเซอร์ในตัวจะหนีบเข็มนี้ให้อยู่ในระดับที่ปลอดภัย ปกป้องทรานซิสเตอร์เอาต์พุต PLC และอุปกรณ์อิเล็กทรอนิกส์โดยรอบ
