| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Fanuc |
| หมายเลขรุ่น | A02B-0303-C205 |

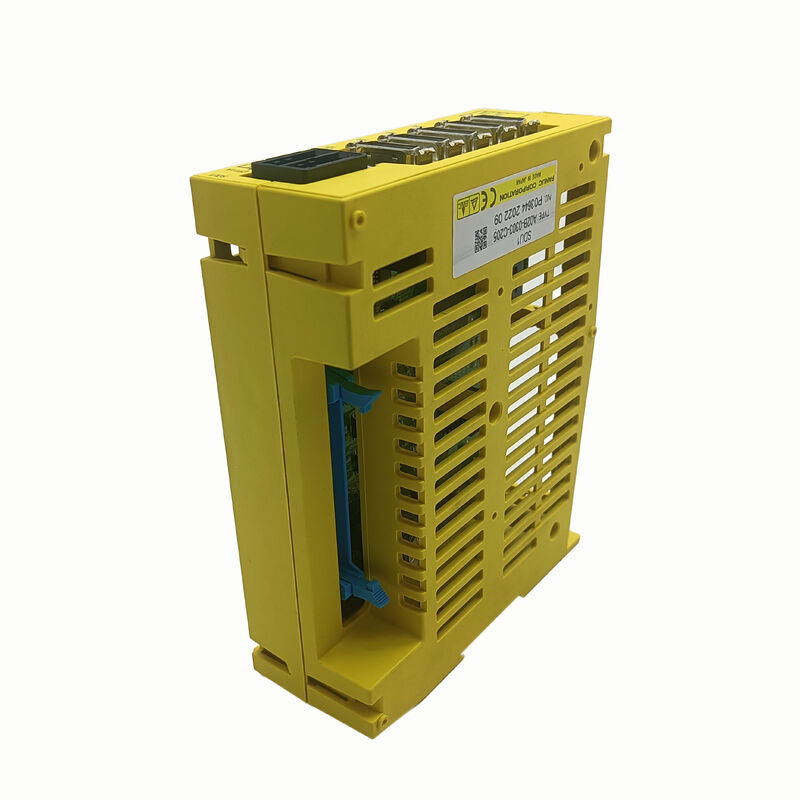

A02B-0303-C205 เป็น SDU1 Basic — ยูนิตอินเทอร์เฟซเครื่องตรวจจับแยกต่างหากที่เชื่อมต่อเครื่องตรวจจับตำแหน่งภายนอก (สเกลเชิงเส้น ตัวเข้ารหัสแบบหมุนที่ติดตั้งบนโครงสร้างของเครื่องจักรแทนที่จะเป็นเพลาเซอร์โวมอเตอร์) เข้ากับ FANUC CNC ผ่านทางบัสอนุกรมไฟเบอร์ออปติก FSSB สำหรับเครื่องมือกล CNC ที่มีการควบคุมตำแหน่งแบบวงปิดเต็มรูปแบบ เครื่องตรวจจับจะติดตั้งที่โต๊ะเครื่องจักรหรือน็อตบอลสกรู โดยป้อนกลับตำแหน่งแกนจริงโดยไม่ขึ้นอยู่กับตัวเข้ารหัสของเซอร์โวมอเตอร์ วิธีนี้จะปิดลูปตำแหน่งที่จุดทำงานเชิงกล ขจัดข้อผิดพลาดจากการเบี่ยงเบนของระยะพิตช์บอลสกรู การขยายตัวทางความร้อน และการปฏิบัติตามกลไกระหว่างมอเตอร์และโต๊ะ
A02B-0303-C205 รับสัญญาณจากเครื่องตรวจจับแยกกันสูงสุดสี่เครื่อง และสื่อสารข้อมูลตำแหน่งไปยัง CNC ผ่าน FSSB ซึ่งเป็นออปติคอลบัสแบบเดียวกับที่เซอร์โวแอมพลิฟายเออร์ FSSB ของ FANUC ใช้ SDU1 เชื่อมต่อเข้ากับห่วงโซ่ FSSB ควบคู่ไปกับแอมพลิฟายเออร์ และ CNC จะจัดการการตอบสนองตำแหน่งทั้งหมดผ่านเครือข่ายออปติกความเร็วสูงเพียงเครือข่ายเดียวนี้
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A02B-0303-C205 |
| การกำหนด | SDU1 ขั้นพื้นฐาน |
| การนับแกน | 4 |
| อินเทอร์เฟซ | FSSB (ไฟเบอร์เซอร์โวบัสอนุกรม) |
| ซีเอ็นซีที่เข้ากันได้ | ซีรีส์ 30i, 31i, 32i, 16i, 18i, 160-MC |
| ชุด | A02B-0303 |
| น้ำหนัก | 0.34 กก |
| ต้นทาง | ญี่ปุ่น |
SDU1 Basic จัดการช่องเครื่องตรวจจับสี่ช่องจากโมดูลเดียว — การเชื่อมต่อเครื่องตรวจจับแยกกันสี่ช่องเพื่อส่งข้อมูลตำแหน่งกลับไปยัง CNC พร้อมๆ กัน สำหรับแมชชีนนิ่งเซ็นเตอร์ที่มีการป้อนกลับสเกลแยกกันบนแกนเชิงเส้นตรงหลักทั้งสี่แกน (X, Y, Z, B) A02B-0303-C205 ตัวเดียวจะครอบคลุมระบบตำแหน่งวงรอบปิดทั้งหมด สำหรับเครื่องจักรที่ต้องการแกนเครื่องตรวจจับแยกกันมากกว่าสี่แกน ให้ยูนิต SDU1 เพิ่มเติมเชื่อมโยงเข้ากับเครือข่าย FSSB
ซีรีส์ A02B-0303 ครอบคลุม SDU รุ่นต่างๆ ยืนยัน A02B-0303-C205 โดยเฉพาะจากป้ายของโมดูลที่ติดตั้ง — หมายเลขชิ้นส่วนที่อยู่ติดกันอาจแตกต่างกันในเรื่องจำนวนแกน เวอร์ชันอินเทอร์เฟซ หรือบทบาทการทำงาน การกำหนดค่า FSSB และชุดพารามิเตอร์แกนของ CNC สร้างขึ้นจากตัวแปร SDU ที่เฉพาะเจาะจง การทดแทนส่วนต่อท้ายที่แตกต่างกันทำให้เกิดความเสี่ยงในการสื่อสารหรือข้อผิดพลาดในการกำหนดค่าแกน
คำถามที่ 1: SDU1 ทำอะไรที่ตัวเข้ารหัสเซอร์โวมอเตอร์ไม่ทำ?
ตัวเข้ารหัสเซอร์โวมอเตอร์ให้การป้อนกลับตำแหน่งจากเพลามอเตอร์ ซึ่งเพียงพอสำหรับการควบคุมแบบกึ่งวงปิด เครื่องตรวจจับที่แยกออกมาจะป้อนกลับตำแหน่งแกนจริงที่โต๊ะเครื่องจักรหรือน็อตบอลสกรู โดยปิดลูปที่จุดทำงานเชิงกล ซึ่งช่วยลดข้อผิดพลาดในการวางตำแหน่งจากการเบี่ยงเบนของระยะพิทช์บอลสกรู การขยายตัวทางความร้อน และการปฏิบัติตามข้อกำหนดทางกล A02B-0303-C205 เป็นยูนิตอินเทอร์เฟซ FSSB ที่เชื่อมต่อเครื่องตรวจจับที่แยกกันเหล่านี้เข้ากับ CNC
คำถามที่ 2: CNC ของ FANUC รุ่นใดที่เข้ากันได้
SDU1 Basic ใช้อินเทอร์เฟซไฟเบอร์ออปติก FSSB ทำให้เข้ากันได้กับส่วนควบคุม FANUC i-series ที่รองรับ FSSB: Series 30i, 31i, 32i, 16i, 18i และ 160-MC ไม่สามารถใช้งานร่วมกับ CNC รุ่นก่อนหน้าซึ่งใช้สถาปัตยกรรมการสื่อสารเซอร์โวที่ไม่ใช่ FSSB
คำถามที่ 3: SDU1 ยูนิตสามารถเชื่อมต่อกับระบบ CNC ของ FANUC ได้กี่เครื่อง?
ยูนิต SDU1 หลายยูนิตสามารถต่อเข้ากับเครือข่าย FSSB ควบคู่ไปกับเซอร์โวแอมพลิฟายเออร์ได้ A02B-0303-C205 หนึ่งช่องมีช่องเครื่องตรวจจับสี่ช่อง สำหรับแกนเครื่องตรวจจับที่แยกจากกันมากกว่าสี่แกน โมดูล SDU1 เพิ่มเติมจะขยายระบบ ชุดพารามิเตอร์แกน FSSB ของ CNC จะต้องสะท้อนถึงโครงสร้างแบบลูกโซ่ที่สมบูรณ์
คำถามที่ 4: การเปลี่ยน A02B-0303-C205 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์ CNC หรือไม่
สำหรับการเปลี่ยนแบบ like-for-like ในตำแหน่งลูกโซ่ FSSB เดียวกัน พารามิเตอร์โทโพโลยี CNC FSSB ที่มีอยู่จะครอบคลุมการเปลี่ยนโดยไม่มีการเปลี่ยนแปลง หากโครงสร้างโซ่ได้รับการแก้ไขหรือหน่วยทดแทนมีการกำหนดค่าแกนที่แตกต่างกัน การกำหนดแกน FSSB ของ CNC และพารามิเตอร์อินเทอร์เฟซของเครื่องตรวจจับจะต้องได้รับการตรวจสอบก่อนเริ่มใช้งานใหม่
คำถามที่ 5: A02B-0303-C205 มาจากไหน
ผ่านการขายอะไหล่ FANUC i-series — ตัวแทนจำหน่ายชิ้นส่วน CNC ของ FANUC และผู้เชี่ยวชาญด้านการซ่อม แลกเปลี่ยนและทดสอบความพร้อมส่วนเกิน ยืนยัน A02B-0303-C205 โดยเฉพาะ สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิตซึ่งมีการควบคุมวงปิดของเครื่องตรวจจับแยกต่างหาก การถืออะไหล่ที่ผ่านการตรวจสอบแล้วจะช่วยลดเวลาการกู้คืนให้เหลือน้อยที่สุด — ความล้มเหลวของ SDU1 จะปิดใช้งานการตอบสนองของเครื่องตรวจจับที่แยกกันบนแกนที่เชื่อมต่อทั้งสี่แกนพร้อมกัน
