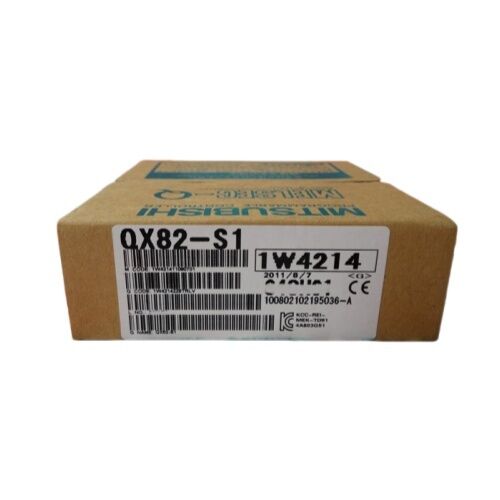

โมดูลอินพุตดิจิทัล Mitsubishi QX82-S1

โมดูลอินพุต 64 จุด 24V DC ที่เชื่อถือได้สำหรับระบบ MELSEC-Q PLC

Mitsubishi QX82-S1 เป็นโมดูลอินพุตดิจิทัลความหนาแน่นสูงไม่ใช่โมดูลเอาต์พุต Mitsubishi ระบุว่าเป็นหน่วยอินพุต DC ใน MELSEC-Q SeriesMELSEC-Q Seriesสร้างขึ้นสำหรับสภาพแวดล้อมระบบอัตโนมัติในอุตสาหกรรมที่ต้องการการรับสัญญาณที่เสถียรและการใช้พื้นที่ตู้ที่ประหยัด โมดูลนี้มีจุดอินพุตดิจิทัล 64 จุดสำหรับความจุสัญญาณที่สูงขึ้นในโมดูลเดียวสัญญาณอินพุต 24V DCและเหมาะสำหรับระบบควบคุมที่ต้องการการประมวลผลอินพุตที่รวดเร็วและเชื่อถือได้ด้วย

การออกแบบขั้วลบร่วม,ตัวเลือกการตั้งค่าการตอบสนองที่รวดเร็วและความเข้ากันได้กับแพลตฟอร์ม Mitsubishi Electric ที่เชื่อถือได้สำหรับการเชื่อมต่อโมดูลออกแบบมาเพื่อการรับอินพุตที่เสถียรในการใช้งานควบคุมอุตสาหกรรม

ในโครงการระบบอัตโนมัติจริง โมดูลอินพุตมีบทบาทสำคัญในการรับสัญญาณจากปุ่มกด สวิตช์จำกัด สวิตช์พรอกซิมิตี้ และอุปกรณ์ภาคสนามอื่นๆ QX82-S1 สร้างขึ้นมาเพื่อภารกิจนี้โดยเฉพาะ โดยมี

แรงดันไฟฟ้าอินพุตพิกัด 24V DCสำหรับการใช้งานควบคุมอุตสาหกรรมทั่วไปกระแสอินพุตพิกัด 4 mAสำหรับข้อกำหนดการตรวจจับสัญญาณมาตรฐานโมดูลนี้ยังรองรับการเลือก

เวลาตอบสนองอินพุต 0.1 / 0.2 / 0.4 / 0.6 / 1 msซึ่งช่วยให้มีความยืดหยุ่นมากขึ้นในการจับคู่พฤติกรรมของโมดูลกับข้อกำหนดการตอบสนองของเครื่องจักรหรือกระบวนการ ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับระบบที่ทั้งความเร็วและความเสถียรของอินพุตมีความสำคัญคุณสมบัติหลักของผลิตภัณฑ์

จุดอินพุตดิจิทัล 64 จุด

• สำหรับความจุสัญญาณที่สูงขึ้นในโมดูลเดียวแรงดันไฟฟ้าอินพุตพิกัด 24V DC

• สำหรับการใช้งานควบคุมอุตสาหกรรมทั่วไปกระแสอินพุตพิกัด 4 mA

• สำหรับข้อกำหนดการตรวจจับสัญญาณมาตรฐานเวลาตอบสนองที่เลือกได้

• : 0.1 / 0.2 / 0.4 / 0.6 / 1 msประเภทขั้วลบร่วม

• , พร้อม32 จุด/ขั้วร่วมประเภทขั้วร่วม

• สำหรับการเชื่อมต่อโมดูลการแยกด้วยโฟโตคัปเปลอร์

• สำหรับการแยกทางไฟฟ้าภายในระดับการป้องกัน IP2X

• ตามรายการข้อมูลจำเพาะอย่างเป็นทางการทำไมต้องเลือก Mitsubishi QX82-S1

สำหรับผู้ใช้ที่สร้างหรือบำรุงรักษาระบบ MELSEC-Q PLC, QX82-S1 นำเสนอการผสมผสานที่ใช้งานได้จริงของ

จำนวนจุดสูง,ตัวเลือกการตั้งค่าการตอบสนองที่รวดเร็วและความเข้ากันได้กับแพลตฟอร์ม Mitsubishi Electric ที่เชื่อถือได้มีประโยชน์อย่างยิ่งในการใช้งานที่พื้นที่แผงมีจำกัด แต่ต้องการช่องสัญญาณอินพุตดิจิทัลหลายช่องเนื่องจากเป็นส่วนหนึ่งของตระกูล MELSEC-Q โมดูลจึงเข้ากันได้ดีกับสถาปัตยกรรมระบบอัตโนมัติของ Mitsubishi ที่มีอยู่และรองรับการออกแบบระบบ PLC ที่ได้มาตรฐาน ช่วยลดความซับซ้อนในการรวมระบบสำหรับวิศวกรควบคุม ทีมบำรุงรักษา และผู้สร้างเครื่องจักร

แอปพลิเคชันทั่วไป

โมดูลอินพุตดิจิทัล Mitsubishi QX82-S1 มักใช้ใน:

ระบบอัตโนมัติในโรงงานที่ใช้ PLC

• เครื่องจักรบรรจุภัณฑ์และประกอบ

• สายพานลำเลียงและขนถ่ายวัสดุ

• การรวบรวมสัญญาณเซ็นเซอร์ในแผงอุตสาหกรรม

• การปรับปรุงอุปกรณ์และโครงการบำรุงรักษา Mitsubishi Q Series

• กรณีการใช้งานเหล่านี้สอดคล้องกับการวางตำแหน่งอย่างเป็นทางการของโมดูลในฐานะ

หน่วยอินพุต DC 64 จุดสำหรับคอนโทรลเลอร์แบบตั้งโปรแกรมได้ MELSEC-Qข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ

คำถามที่พบบ่อย

คำถามที่ 1: Mitsubishi QX82-S1 ใช้สำหรับอะไร?

คำตอบ:
ใช่ เวลาตอบสนองอินพุตสามารถตั้งค่าเป็นคำถามที่ 2: QX82-S1 เป็นโมดูลอินพุตหรือโมดูลเอาต์พุต?

คำตอบ:
ใช่ เวลาตอบสนองอินพุตสามารถตั้งค่าเป็นโมดูลอินพุตดิจิทัลไม่ใช่โมดูลเอาต์พุต Mitsubishi ระบุว่าเป็นหน่วยอินพุต DC ใน MELSEC-Q Seriesคำถามที่ 3: QX82-S1 มีจุดอินพุตกี่จุด?

คำตอบ:
ใช่ เวลาตอบสนองอินพุตสามารถตั้งค่าเป็นจุดอินพุต 64 จุดทำให้เหมาะสำหรับระบบที่ต้องการความหนาแน่นของอินพุตที่สูงขึ้นในสล็อต PLC เดียวคำถามที่ 4: QX82-S1 รองรับแรงดันไฟฟ้าอินพุตเท่าใด?

คำตอบ:
ใช่ เวลาตอบสนองอินพุตสามารถตั้งค่าเป็น24 V DCพร้อมกระแสอินพุตพิกัด4 mAตามข้อมูลจำเพาะอย่างเป็นทางการของ Mitsubishiคำถามที่ 5: เวลาตอบสนองของ QX82-S1 สามารถปรับได้หรือไม่?

คำตอบ:
ใช่ เวลาตอบสนองอินพุตสามารถตั้งค่าเป็น0.1, 0.2, 0.4, 0.6 หรือ 1 msขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน
