| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Mitsubishi |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A1SJ71UC24-R4 |

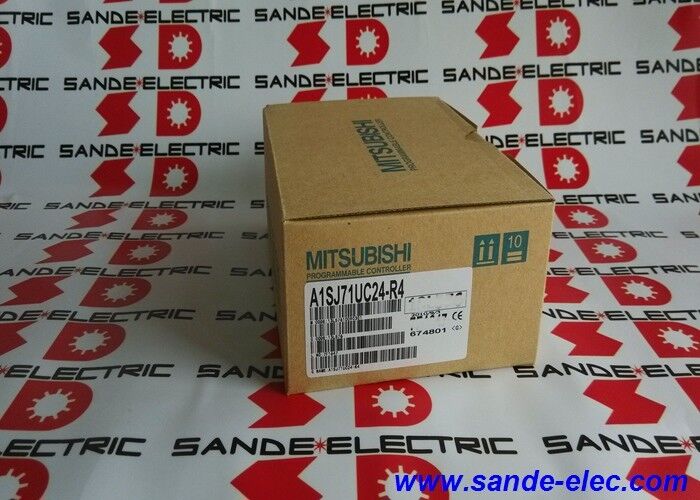

A1SJ71UC24-R4 เป็นโมดูลเชื่อมต่อคอมพิวเตอร์สำหรับแพลตฟอร์ม MELSEC-A PLC ของ Mitsubishi ซึ่งเป็นโมดูลที่เพิ่มช่องการสื่อสารแบบอนุกรม RS-422/RS-485 ให้กับชั้นวาง A-series ช่วยให้ CPU MELSEC-A สามารถแลกเปลี่ยนข้อมูลกับอุปกรณ์ภายนอกได้ เช่น คอมพิวเตอร์ เทอร์มินัล HMI PLC อื่นๆ และเครื่องมือภาคสนามอัจฉริยะที่สื่อสารผ่านลิงก์อนุกรม RS-422 หรือ RS-485
โมดูลรองรับทั้งฟังก์ชั่นการเชื่อมต่อคอมพิวเตอร์และลิงค์แบบหลายจุด ลิงค์คอมพิวเตอร์เชื่อมต่อ PLC เข้ากับโฮสต์คอมพิวเตอร์หรือระบบ SCADA โดยตรง ช่วยให้คอมพิวเตอร์สามารถอ่านและเขียนข้อมูลอุปกรณ์ PLC (รีจิสเตอร์ รายชื่อติดต่อ ตัวจับเวลา ตัวนับ) โดยใช้โปรโตคอลเฉพาะของ Mitsubishi ลิงก์แบบหลายจุดช่วยให้ช่องทางการสื่อสารเดียวสามารถให้บริการสถานีทาสได้หลายสถานี - รองรับที่อยู่สถานีได้สูงสุด 32 สถานีในหนึ่งเซ็กเมนต์ RS-422/485
การกำหนด U ใน A1SJ71คุณC24-R4 ระบุเวอร์ชันความสามารถเพิ่มเติม นอกเหนือจากฟังก์ชันการเชื่อมต่อคอมพิวเตอร์มาตรฐานแล้ว UC24-R4 ยังรองรับการเข้าถึงอุปกรณ์ที่ขยายโดย AnACPU, AnUCPU และ A2US(H)CPU และการเข้าถึงสถานีเครือข่าย MELSECNET/10 อื่นๆ ผ่าน CPU ที่เชื่อมต่อ ทำให้สามารถใช้งานร่วมกับ CPU ประเภท MELSEC-A ได้หลากหลายกว่า A1SJ71C24-R4 พื้นฐาน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A1SJ71UC24-R4 |
| อินเทอร์เฟซ | RS-422 / RS-485 (1 ช่อง) |
| อัตรารับส่งข้อมูล | 0.3 ถึง 19.2 กิโลบิตต่อวินาที |
| ระยะทางสูงสุด | 500 ม |
| ที่อยู่สถานี | 00 ถึง 31 |
| การเชื่อมต่อ | เทอร์มินอลบล็อค 2 ชิ้น |
| การติดตั้ง | แบ็คเพลน / ชั้นวาง |
| ขนาด | 130 × 34.5 × 93.6 มม |
| น้ำหนัก | 0.25 กก |
เมื่อ A1SJ71UC24-R4 เป็นสถานีแรกหรือสถานีสุดท้ายบนเซ็กเมนต์บัส RS-422/485 จะต้องเชื่อมต่อตัวต้านทานเทอร์มินัลข้ามคู่ส่วนรับและส่งสัญญาณ ค่าที่ถูกต้องขึ้นอยู่กับประเภทสายไฟ:
การสิ้นสุดที่ขาดหายไปหรือกำหนดค่าไม่ถูกต้องทำให้เกิดข้อผิดพลาดในการสื่อสารข้อมูล โดยเฉพาะอย่างยิ่งที่อัตรารับส่งข้อมูลที่สูงขึ้นและการเดินสายเคเบิลที่ยาวขึ้น อุปกรณ์ทั้งหมดบนเซ็กเมนต์ RS-422/485 เดียวกันต้องใช้มาตรฐานการสื่อสารเดียวกัน ไม่รองรับการผสมอุปกรณ์ RS-422 และ RS-485 ในเซ็กเมนต์เดียว
หมายเลขสถานีถูกตั้งค่าโดยใช้สวิตช์หมายเลขสถานีบนหน้าปัดโมดูล โดยมีช่วงที่ถูกต้องตั้งแต่ 00 ถึง 31
คำถามที่ 1: A1SJ71UC24-R4 และ A1SJ71C24-R4 แตกต่างกันอย่างไร
ทั้งสองโมดูลเป็นโมดูลเชื่อมต่อคอมพิวเตอร์ MELSEC-A ที่มีอินเทอร์เฟซ RS-422/RS-485 และมีขนาดทางกายภาพเท่ากัน UC24-R4 (คำนำหน้า U) เพิ่มความสามารถในการเข้าถึงเพิ่มเติม โดยสามารถเข้าถึงอุปกรณ์จาก AnACPU, AnUCPU และ A2US(H)CPU และรองรับการสื่อสารกับสเตชั่น MELSECNET/10 อื่นๆ สำหรับประเภท CPU ที่อยู่นอกเหนือช่วง MELSEC-A พื้นฐาน UC24-R4 คือตัวเลือกที่เข้ากันได้
คำถามที่ 2: A1SJ71UC24-R4 หนึ่งเครื่องสามารถเชื่อมต่ออุปกรณ์ภายนอกได้กี่เครื่อง
โมดูลรองรับที่อยู่สถานีได้สูงสุด 32 สถานี (00 ถึง 31) บนเซ็กเมนต์ RS-422/485 เดียวในการกำหนดค่าแบบหลายจุด ในทางปฏิบัติ จำนวนอุปกรณ์จะถูกจำกัดด้วยความยาวสายเคเบิล (ส่วนรวม 500 ม.) อัตรารับส่งข้อมูลที่เลือก และความสามารถในการโหลดยูนิตตัวรับ RS-485 ของอุปกรณ์ที่เชื่อมต่อ
คำถามที่ 3: A1SJ71UC24-R4 รองรับโปรโตคอลการส่งข้อมูลแบบใด
โมดูลรองรับการส่งข้อมูลฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์ โปรโตคอลการสื่อสารเฉพาะสี่โปรโตคอล โหมดไม่มีโปรโตคอลสำหรับการสื่อสารแบบอนุกรมทั่วไป และโหมดสองทิศทาง การเลือกโปรโตคอลทำได้ผ่านสวิตช์บนโมดูล โหมดไม่มีโปรโตคอลช่วยให้สามารถอ่านและเขียนข้อมูลอนุกรมดิบจากโปรแกรมแลดเดอร์ PLC ทำให้สามารถสื่อสารกับอุปกรณ์ที่ไม่รองรับโปรโตคอลเฉพาะของ Mitsubishi
คำถามที่ 4: A1SJ71UC24-R4 สามารถสื่อสารกับอุปกรณ์ของบริษัทอื่นที่ใช้ RS-485 ได้หรือไม่
ใช่ การใช้โหมดไม่มีโปรโตคอลหรือตัวแปรโปรโตคอลที่เข้ากันได้ สำหรับการสื่อสาร Modbus RTU โดยเฉพาะ รุ่น A1SJ71UC24-R4-S2 เป็นตัวเลือกที่เหมาะสม โดยเพิ่มการรองรับ Modbus RTU โดยเฉพาะ โมดูล R4 พื้นฐานใช้โปรโตคอลเฉพาะของ Mitsubishi หรือโหมดไม่มีโปรโตคอลสำหรับการแลกเปลี่ยนอนุกรมแบบกำหนดเอง
คำถามที่ 5: ควรตรวจสอบสิ่งใดหากโมดูลแสดงข้อผิดพลาดในการสื่อสารหลังการติดตั้ง
ตรวจสอบว่าตัวต้านทานขั้วต่อได้รับการติดตั้งที่สถานีแรกและสถานีสุดท้ายบนส่วนบัส RS-422/485 ด้วยค่าความต้านทานที่ถูกต้อง ยืนยันว่าอุปกรณ์ทั้งหมดในส่วนนั้นต่อสายอย่างสม่ำเสมอ (RS-422 ทั้งหมดหรือ RS-485 ทั้งหมด) ตรวจสอบว่าการตั้งค่าหมายเลขสถานีตรงกับการกำหนดที่อยู่ที่ตั้งโปรแกรมไว้ ตรวจสอบการป้องกันสายเคเบิลมีการต่อสายดินที่ปลายด้านหนึ่งเท่านั้น และสายเคเบิลนั้นมีความยาวไม่เกิน 500 ม.
