| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | AB |
| ได้รับการรับรอง | CE RoHS |

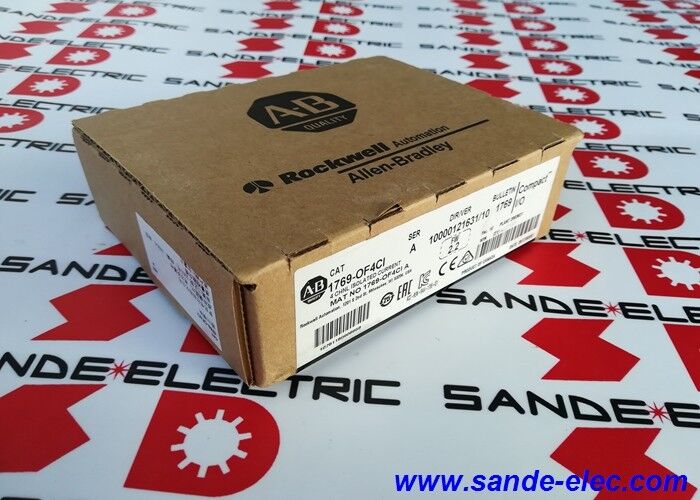

| หมายเลขรุ่น | 1769-OF4C1 |
โมดูลผลิตแบบแอนาล็อกมาตรฐานมีส่วนร่วมของการอ้างอิงทั่วไปในช่องทางผลิตทั้งหมดความแตกต่างของความแรงดันแบบทั่วไประหว่างวงจรภาระภาระแสดงออกทั่วผลิต ✓ มันสามารถสร้างกระแสวงจรลุ้นพื้นที่ที่ปรากฏเป็นสัญญาณความผิดพลาดที่ actuators.
1769-OF4CI ตอบโจทย์เรื่องนี้ด้วยการแยกช่องทางแต่ละช่องทาง แต่ละช่องทางสี่ช่องทางถูกแยกจากช่องทางอื่น ๆความแตกต่างของความสามารถพื้นดินระหว่างอุปกรณ์สนามสี่ที่เชื่อมต่อกับโมดูลนี้ไม่บ่งปันการออกของช่องทางใด ๆสําหรับอุปกรณ์ที่อุปกรณ์สนาม วาล์วควบคุม, เครื่องขับเคลื่อนความถี่แปร, เครื่องตั้งตําแหน่งการออกที่แยกแยกกันเป็นส่วนตัวกําจัดการแก้ไขของฮาร์ดแวร์ของตัวแยกสัญญาณภายนอก.
| ปริมาตร | มูลค่า |
|---|---|
| ช่องออก | 4 × อนุพันธ์แยกแยกเป็นตัวอย่าง |
| ระยะผลิต | 020mA / 420mA |
| ระดับขนาดเต็ม | 021mA / 3.221mA |
| อัตราการแปลง | 110ms |
| การปรับขนาดสนาม | ไม่จําเป็น |
| รองรับได้ | MicroLogix 1500 / CompactLogix การใช้งานของเครื่องยนต์ |
| รูปแบบข้อมูล | สินค้าสด, EGU, PID, % ระดับเต็ม |
| ระยะทางของไฟฟ้า | 8 |
| สาย | ทองแดง-90 AWG |
| น้ําหนัก | 0.26 กิโลกรัม |
โมดูลผลิตแบบแอนาล็อกส่วนใหญ่ยอมรับจํานวนเต็มที่จากโปรแกรมและแปลงเป็นกระแสไฟฟ้า1769-OF4CI เพิ่มตัวเลือกรูปแบบระดับสูงกว่าสามตัวที่ให้โปรแกรมเลือกวิธีที่ธรรมชาติที่สุดในการแสดงค่ากําหนดผลิต:
สินค้าสด/สัดส่วน:หมายเลขเต็ม 16 บิต แผนที่โดยตรงกับช่วงผลิต. มาตรฐานสําหรับโปรแกรมที่คํานวณผลิตปัจจุบันเป็นค่าจํานวนเต็ม
หน่วยวิศวกรรม (EGU):โปรแกรมส่งมูลค่าในหน่วยวิศวกรรม bar, °C, m3/h, หรือหน่วยที่กําหนดเองใด ๆ. โมดูลปรับขนาดจาก EGU ไปยังปัจจุบันโดยใช้การแผนที่ min / max ที่ตั้งค่าโปรแกรมไม่ต้องการการคํานวณขนาด.
ขนาดสําหรับ PID:การออกเชื่อมต่อโดยตรงกับ CV (ตัวแปรควบคุม) การออกของคําสั่ง PIDโมดูลยอมรับผลิตของ PID ในเปอร์เซ็นต์ (0?? 100%) และแปลงมันไปยังช่วงปัจจุบัน ?? ผลิตของคําสั่ง PID ดําเนินผลิตแบบแอนಲಾಗ์โดยตรงโดยไม่ต้องใช้กลยุทธ์การปรับขนาดเพิ่มเติม.
เปอร์เซ็นต์ของระยะเต็ม:โปรแกรมส่งเปอร์เซ็นต์ (0 ٪ 100%) และโมดูลแปลงมันไปยังช่วงปัจจุบันที่ตั้งค่า. มีประโยชน์สําหรับอินเตอร์เฟสที่เปอร์เซ็นต์ของกําลังผลิตเป็นคําแสดงธรรมชาติ
การควบคุมการไหลของหลายโซน:วาล์วควบคุม 4 ตัว บนสาขากระบวนการที่อิสระ 4 ตัว แต่ละสาขาเชื่อมโยงกับปริมาณการกดพื้นที่ที่แตกต่างกัน1769-OF4CI ให้ผลิตโดดเดี่ยวหนึ่งต่อวาล์ว ไม่มีการแทรกแซงระหว่างช่อง ไม่ว่าจะเป็นความแตกต่างที่เป็นไปได้ระหว่างร่างกายตัวขับวาล์ว.
วงจรอุณหภูมิ PID:สี่วงจร PID อุณหภูมิโซนเตาอบในหนึ่งการออกโปรแกรม CompactLogix ผ่าน 1769-OF4CI เดียวรูปแบบ Scaled-for-PID ทําให้ผลิต CV ของคําสั่ง PID แต่ละตัวสามารถขับขี่ช่องโมดูลหนึ่งโดยตรง โดยไม่ต้องใช้กลยุทธ์การปรับขนาดระหว่าง.
ขนาดความเร็วที่ระบุได้เครื่องขับเคลื่อนความถี่แปร 4 เครื่องรับอัตรามาตรฐานความเร็วแบบอนาล็อก 4?? 20mA จากโมดูลหนึ่งหน่วยขับขี่อาจมีปัสดุแลกเปลี่ยนแบบเดียวกัน แต่มีสัญญาณที่เกี่ยวข้องกับพื้นที่ที่แตกต่างกัน.
Q1: ช่องทาง 1769-OF4CI สามารถผสมสัญญาณ 0-20mA และ 4-20mA บนโมดูลเดียวกันได้หรือไม่?
ใช่ แต่ละช่องสามารถตั้งค่าได้เป็นส่วนตัวสําหรับช่วงการออก 020mA หรือ 420mAช่อง 0 สามารถตั้งค่าให้ 4 ราคา 20mA สําหรับวาล์วควบคุมในขณะที่ช่อง 1 ได้ตั้งค่าให้ 0 ราคา 20mA สําหรับประเภทตัวขับเคลื่อนที่แตกต่างกันการตั้งค่าระยะทางถูกทําในระบบ I/O ของโมดูล ภายในโปรแกรม
Q2: ความหมายของการจัดอันดับระยะทางการจําหน่ายพลังงาน 8 คืออะไร?
โมดูล I/O ที่คอมแพคท์ ดึงพลังงานจากบัสพลังงานท้องถิ่นของตัวควบคุมการจัดอันดับระยะทางการจําหน่ายพลังงานของ 8 แสดงว่า 1769-OF4CI สามารถวางจากโมดูลการจําหน่ายพลังงานในธนาคาร I / O Compactราคาที่สูงขึ้นหมายถึงการดึงกระแสไฟฟ้าจากบัสที่สูงขึ้น ราคาขีดจํากัดตําแหน่งทําให้ความดันของบัสที่สล็อตของโมดูลยังคงอยู่ในรายละเอียดวางแผนตําแหน่งสล็อตโมดูลภายใน Rack I/O Compact ตามนี้.
Q3: 1769-OF4CI มีความสอดคล้องกลับกับเครื่องควบคุมซีรีส์ A และซีรีส์ B ไหม?
โมดูลตัวนั้นมีชื่อซีรีส์ A และซีรีส์ B ทั้งสองซีรีส์ของ 1769-OF4CI มีความสอดคล้องทางการทํางานกับตัวควบคุมที่ระบุ (MicroLogix 1500 และ CompactLogix)การตั้งชื่อซีรีส์สะท้อนการปรับปรุงฮาร์ดแวร์; อินเตอร์เฟซการเขียนโปรแกรมของโมดูล และการตั้งค่ารูปแบบข้อมูลนั้นเหมือนกันระหว่างชุด
Q4: กว้างสายทองแดงไหนควรใช้กับ 1769-OF4CI?
โมดูลระบุสายทองแดง-90 AWG ✅สายนําทองแดงมาตรฐานที่ระดับความร้อน 90 °Cการเลือกขนาด AWG ขึ้นอยู่กับความยาวของสายเคเบิลและความตึงเครียดที่ยอมรับได้ตกในวงจร 4 20mAสําหรับการใช้เครื่องมือ-แผ่นปกติสูงถึง 300 เมตร, AWG 18 ถึง AWG 22 สายประสานทองแดงที่แข็งแกร่งหรือติดเชือกถูกใช้โดยทั่วไป.ใช้สายเคเบิลคู่บิดที่ป้องกันสําหรับสายสัญญาณแบบแอนಲಾಗ์เพื่อลดการแทรกแซง EMC ให้น้อยที่สุด.
Q5: ประตูสํารอง 1769-RD ใช้สําหรับอะไร?
1769-RD เป็นฝาปิดประตูสํารองสําหรับฝาปิดประตูหน้าของ 1769-OF4CIประตูหน้าปกปิดปลายสายไฟของโมดูลเมื่อปิดและป้องกันจากการสัมผัสโดยบังเอิญหรือปนเปื้อน.ถ้าประตูได้รับความเสียหายหรือแตก 1769-RD ให้การเปลี่ยนโดยตรงที่ฟื้นฟูการป้องกันกลของโมดูลโดยไม่ต้องเปลี่ยนโมดูลทั้งหมด
