| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Omron |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | S82K-00305 |

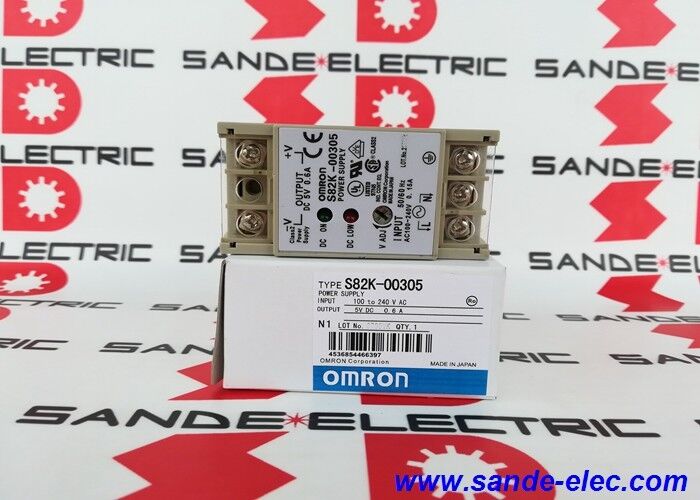

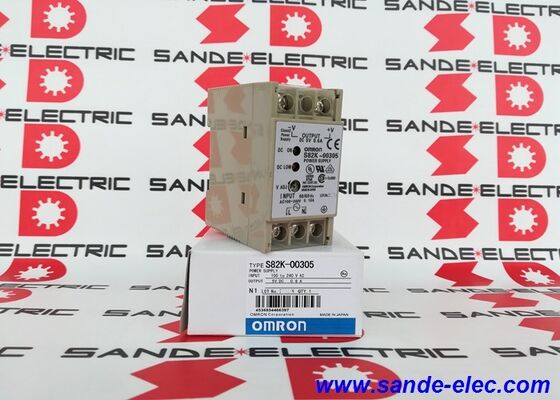

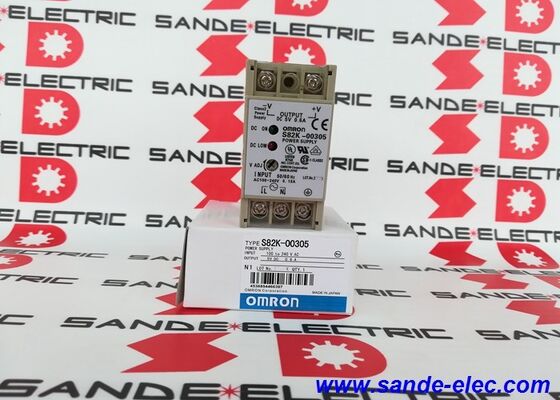

S82K-00305 เป็นเครื่อง 5V DC, 3W สมาชิกของตระกูลเครื่องพลังงานสลับ S82K ของโอมรอน ‡ กําลังการออกที่เล็กที่สุดในชุด S82K และเป็นตัวแปรเดียวที่ผลิต 5V DC ในระดับ 3Wที่ 100 วาลต์240 วอลต์ แอค อินเทอร์ระยะกว้าง, มันไม่ต้องการการเลือกความแรงดันด้วยมือและทํางานผ่านช่วงความถี่ของเครือข่าย AC ทั่วโลกทั้งหมด. ด้วย 0.6A ที่มีให้บริการที่ 5V DC, มันให้ปัจจุบันเพียงพอสําหรับบอร์ดโลจิกเล็ก, พลังงานเซ็นเซอร์,เครื่องวงจรปรับสัญลักษณ์, และระบบไมโครคอนโทรลเลอร์ที่ลดต่ํากว่าขั้นต่ํานี้
The Class 2 classification indicates the supply meets Class 2 output requirements — the output is current-limited and power-limited such that it cannot sustain a hazardous arc or fire under fault conditionsการจัดอันดับนี้ทําให้ความเป็นไปตามกฎหมายสายไฟง่ายสําหรับสายไฟด้านภาระในหลายประเทศที่ระดับพลังงานชั้น 2 ยอมให้ความต้องการในการป้องกันสายไฟลดลง
ในระดับ 3W, นี่คืออุปกรณ์ที่ใช้สําหรับภาระระดับโลจิกเฉพาะเจาะจง, ไม่ใช่รถไฟฟ้า 5Vทั่วไปสําหรับการใช้งานกระแสไฟฟ้าสูง.5A) ให้กระแสไฟฟ้าสูงกว่าที่ 5V ภายในครอบครัว S82K เดียวกันถ้าภาระที่ต้องการมากกว่า 0.6A
| ปริมาตร | มูลค่า |
|---|---|
| หน่วยงาน | 100 วาลต์ 240 วอลต์ AC, 50/60Hz |
| กระแสไฟเข้า | 0.15A |
| ความดันออก | 5V DC |
| กระแสไฟออก | 0.6A |
| การจัดอันดับพลังงาน | 3W |
| การจัดหมวดหมู่ | ประเภทที่ 2 |
| การป้องกันความอ้วน | ใช่ |
| การป้องกันการบุกรุก | ใช่ |
| MTBF | 135นาทีละ 1,000 ชั่วโมง |
| การติดตั้ง | DIN rail / panel |
ซีรีย์ S82K มีความแรงจาก 3W ถึง 240W ผ่านความแรงออกหลายตัว (5V, 12V, 15V, 24V) ทุกรุ่นมีค่าเข้า AC 100 วาลต์และรูปแบบการติดตั้งรถไฟ DIN เดียวกันเมื่อภาระการใช้งานต้องการมากกว่า 0.6A ที่ 5V DC ขั้นตอนต่อไปในช่วง S82K 5V คือ
| รุ่น | พลัง | ผลิต |
|---|---|---|
| S82K-00305 | 3W | 5V / 0.6A |
| S82K-00705 | 7.5W | 5V / 1.5A |
| S82K-01505 | 15W | 5V / 2.5A |
| S82K-03005 | 25-30W | 5V / 5.0A |
ยืนยันการใช้ไฟฟ้าต่อเนื่องสูงสุดของภาระก่อนการกําหนดการให้บริการ √ การให้บริการ 3W ที่ทํางานด้วยไฟฟ้าต่อเนื่องสูงสุดทํางานที่อุณหภูมิขั้นต่ําของมัน
Q1: การจัดหมวดประเภทพลังงานชั้น 2 คืออะไร และทําไมมันจึงสําคัญ?
ประเภทที่ 2 คือการจัดหมวดประเภทพลังงาน UL/NEC ที่แสดงให้เห็นว่าผลิตไฟฟ้าที่ให้บริการมีขีดจํากัดกับกระแสไฟฟ้าและพลังงานจํากัดกับระดับที่ไม่สามารถยึดถือเส้นโค้งหรือไฟอันตรายได้ภายใต้สภาพความผิดปกติS82K-00305 ตอบสนองความต้องการผลิตชั้น 2 ที่ 3Wในอุปกรณ์ที่ควบคุมโดย NEC มากมาย การเชื่อมสายไฟชั้น 2 ทางด้านภาระสามารถใช้สายไฟขนาดเบาและลดความต้องการต่อสายไฟ / การป้องกันเมื่อเทียบกับพลังงานที่ไม่ใช่ชั้น 2การปรับปรุงระบบ.
คําถามที่ 2: การออกของไฟฟ้า 5 วอลต์คือ 0.6A นี่เพียงพอสําหรับไฟฟ้า PLC logic ไหม?
มันขึ้นอยู่กับ PLC และงบประมาณพลังงานเฉพาะเจาะจงของมัน. PLC และตัวควบคุมขนาดเล็กที่มีจํานวน I / O ที่ต่ําสามารถทํางานจาก 0.6A ใน 5V (3W)หรือภาระภายนอก 5V โดยทั่วไปดึงมากขึ้น. ตรวจสอบรายละเอียดกระแสปริมาณบัส 5V ของ PLC ก่อนการกําหนด S82K-00305 ใช้ S82K-00705 หรือ S82K-01505 สําหรับปริมาณปัจจุบันที่สูงกว่า
Q3: S82K-00305 ต้องการตัวเลือกระยะสําหรับ 110V vs 230V input ไหม?
ไม่ ทางเข้าระยะยาวรับ 100 วาลต์-240 วอลต์ แอค โดยอัตโนมัติ โดยไม่ต้องเลือกระยะหรือเปลี่ยนสายการเข้าทั่วไปนี้ครอบคลุม 100 วอลต์ของญี่ปุ่นและอเมริกาเหนือ และ 220 วา 240 วอลต์ของยุโรปกับหน่วยเดียวกันและสายไฟ.
Q4: เกิดอะไรขึ้นเมื่อภาระเกิน 0.6A บน S82K-00305?
วงจรป้องกันความอ้วนทํางาน, ลดหรือปิดผลิตเพื่อปกป้องทั้งอุปทานและภาระ. ลบภาวะความอ้วนและวงจรพลังงานเพื่อฟื้นฟูผลิตการทํางานของอุปกรณ์ประปาที่อัตราการอ้วนต่อเนื่องเสี่ยงที่จะทําลายส่วนประกอบภายใน แม้ว่าวงจรป้องกันกําลังทํางาน.6A ระดับ
คําถามที่ 5: S82K-00305 ยังคงถูกผลิตอยู่หรือเปล่า และมีเครื่องที่เทียบเท่ากับ Omron ไหม?
สถานะการผลิตของซีรีย์ S82K ควรตรวจสอบด้วยเอกสาร Omron ล่าสุดซีรี่ย์ S8FS และ S8VK ของ Omron ให้ผลงานที่เท่าเทียมกันหรือดีขึ้นในรูปแบบรถไฟ DIN ที่คล้ายกัน. S8FS-C03505 ให้บริการ 5V DC / 0.6A / 3W พร้อมการรับรอง CE, UL และ KC เป็นเทียบเท่าในปัจจุบันภายในช่วงสินค้าของ Omron
